Bedienungsanleitung
2-Säulen- Hebebühnen Typen: H 300 / H354 / H327 / H355 / H400

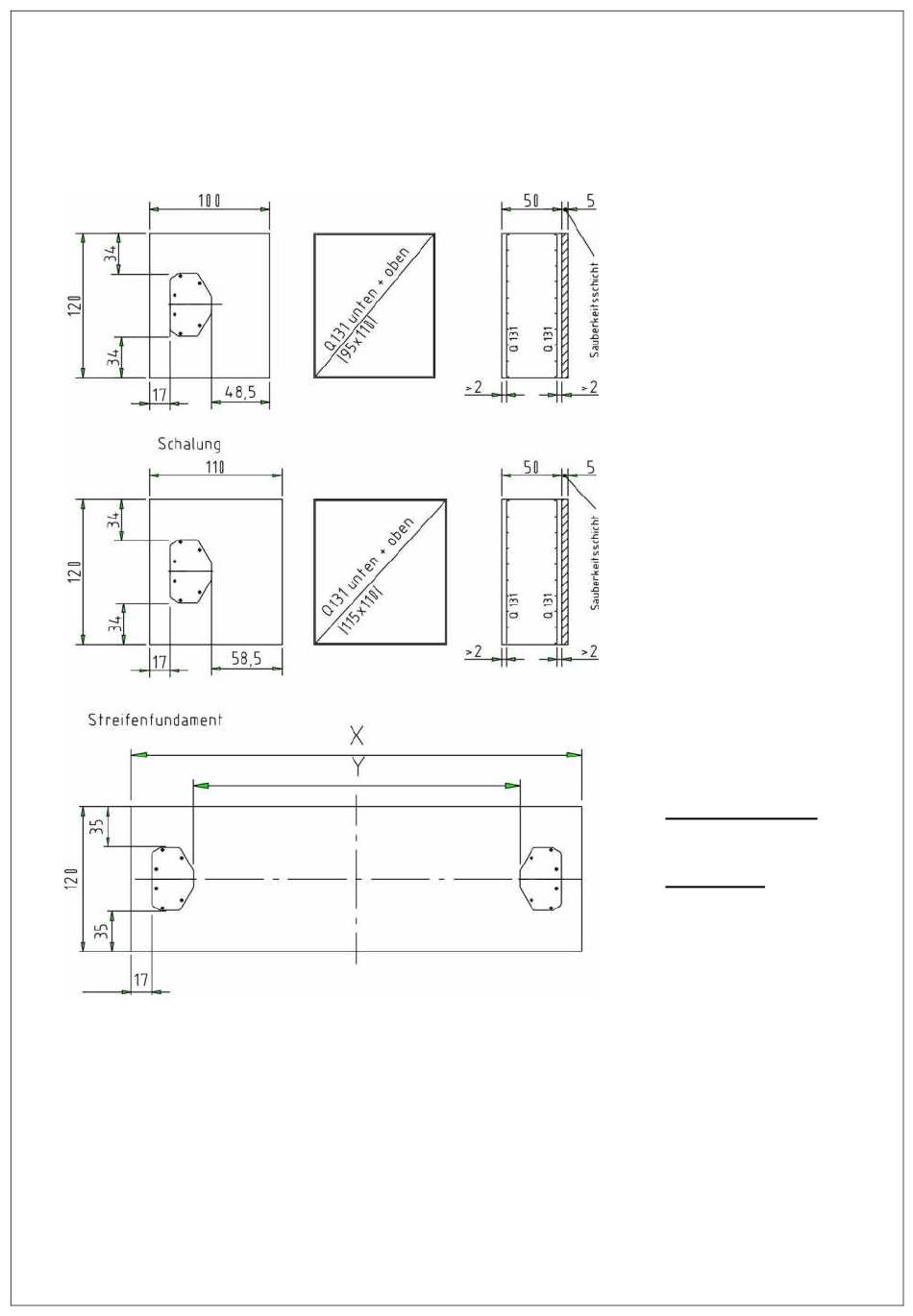

Fundamentierung für Hebebühnen bis 4 to
Einzelfundament
Achtung: Auf die vom Dübelhersteller vorgeschriebenen Montagvorschriften und Mindestverankerungsstiefen ist
Bei Verankerung auf vorhandener Stahlbetondecke sind Einzelnachweise erforderlich!
Bewehrung
erforderlich a
sx
erforderlich
aSx,y
Säulenbefestigung:
Seite 26
Untergrund:
Ungerissener Beton
Zul. SigmaB >= 200 kN/m²
C20/25 BST 500 M
Betondeckung> 2,0 cm
Zul. SigmaB >= 150 kN/m²
H300/H354/H400
X = 374 cm
Y = 271 cm
H327/H355
X= 364 cm
Y= 261 cm
Bodenplatten C 20/25 ungerissener Beton
= 2,57 cm²/m - untere Bewehrung
= 3,77 cm²/m - obere Bewehrung
z.B.: Hilti HVA/HAS-M12x110 mm (H300/H354/H400)
Hilti HVA/HAS-M16x125 mm (H327)
Dicke: d ≥ 21 cm
BST 500 M
BST 500 M
zu achten!
