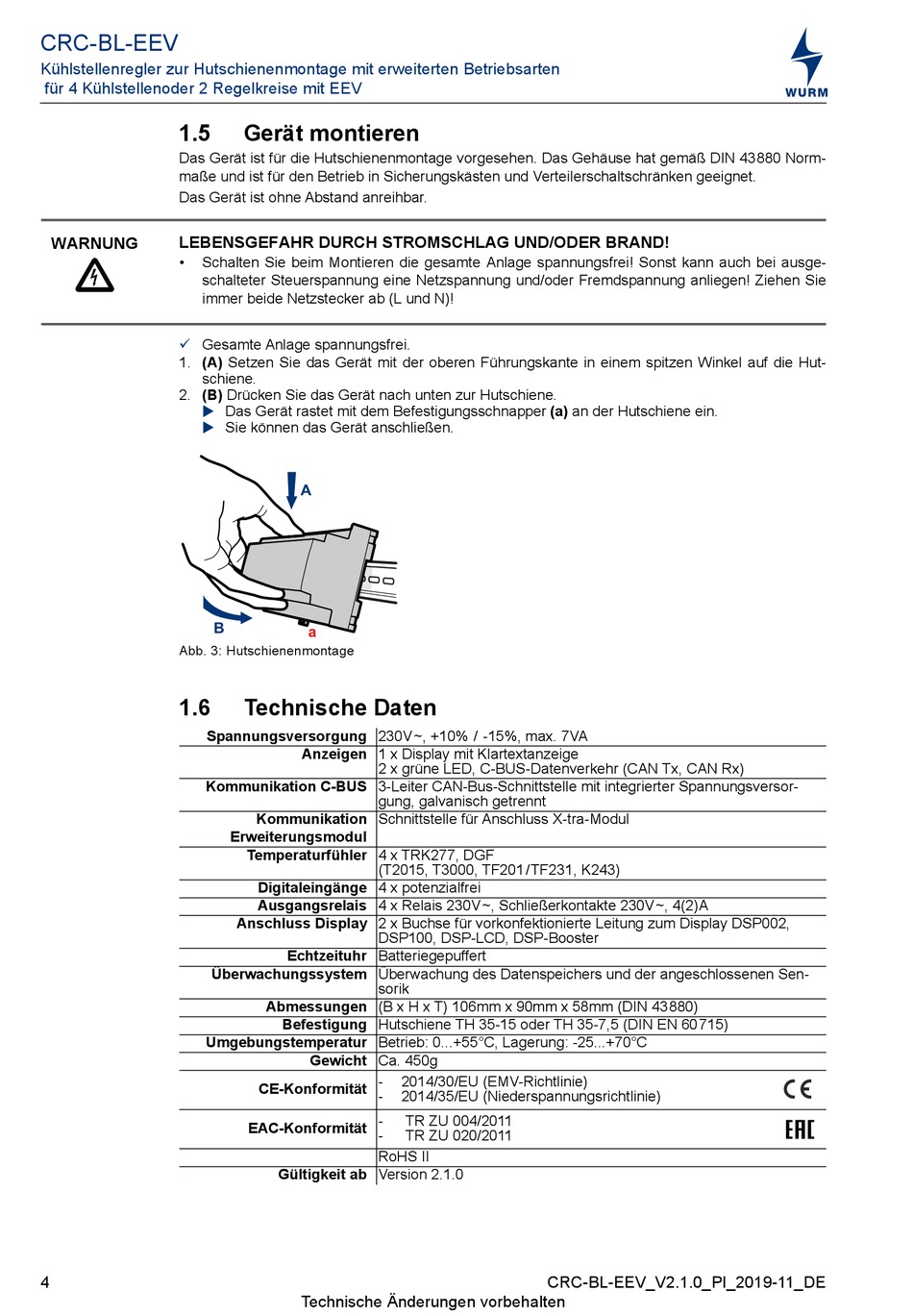

CRC-BL-EEV
Kühlstellenregler zur Hutschienenmontage mit erweiterten Betriebsarten
für 4 Kühlstellenoder 2 Regelkreise mit EEV
1.5
Das Gerät ist für die Hutschienenmontage vorgesehen. Das Gehäuse hat gemäß DIN 43880 Norm-
maße und ist für den Betrieb in Sicherungskästen und Verteilerschaltschränken geeignet.
Das Gerät ist ohne Abstand anreihbar.
LEBENSGEFAHR DURCH STROMSCHLAG UND/ODER BRAND!
WARNUNG
•
Schalten Sie beim Montieren die gesamte Anlage spannungsfrei! Sonst kann auch bei ausge-
schalteter Steuerspannung eine Netzspannung und/oder Fremdspannung anliegen! Ziehen Sie
immer beide Netzstecker ab (L und N)!
Gesamte Anlage spannungsfrei.
1. (A) Setzen Sie das Gerät mit der oberen Führungskante in einem spitzen Winkel auf die Hut-
schiene.
2. (B) Drücken Sie das Gerät nach unten zur Hutschiene.
Abb. 3: Hutschienenmontage
1.6
Spannungsversorgung 230V~, +10% / -15%, max. 7VA
Kommunikation C-BUS 3-Leiter CAN-Bus-Schnittstelle mit integrierter Spannungsversor-
Überwachungssystem Überwachung des Datenspeichers und der angeschlossenen Sen-
Umgebungstemperatur Betrieb: 0...+55°C, Lagerung: -25...+70°C
4
Gerät montieren
Das Gerät rastet mit dem Befestigungsschnapper (a) an der Hutschiene ein.
Sie können das Gerät anschließen.
A
B
Technische Daten
Anzeigen 1 x Display mit Klartextanzeige
2 x grüne LED, C-BUS-Datenverkehr (CAN Tx, CAN Rx)
gung, galvanisch getrennt
Kommunikation
Schnittstelle für Anschluss X-tra-Modul
Erweiterungsmodul
Temperaturfühler 4 x TRK277, DGF
(T2015, T3000, TF201/TF231, K243)
Digitaleingänge 4 x potenzialfrei
Ausgangsrelais 4 x Relais 230V~, Schließerkontakte 230V~, 4(2)A
Anschluss Display 2 x Buchse für vorkonfektionierte Leitung zum Display DSP002,
DSP100, DSP-LCD, DSP-Booster
Echtzeituhr Batteriegepuffert
sorik
Abmessungen (B x H x T) 106mm x 90mm x 58mm (DIN 43880)
Befestigung Hutschiene TH 35-15 oder TH 35-7,5 (DIN EN 60 715)
Gewicht Ca. 450g
-
CE-Konformität
-
-
EAC-Konformität
-
RoHS II
Gültigkeit ab Version 2.1.0
Technische Änderungen vorbehalten
2014/30/EU (EMV-Richtlinie)
2014/35/EU (Niederspannungsrichtlinie)
TR ZU 004/2011
TR ZU 020/2011
CRC-BL-EEV_V2.1.0_PI_2019-11_DE
