Software-Revision und Gültigkeit der Dokumentation
Softwareversion
V2.1.0 - 2019-11
Stand der Dokumentation
Alle nicht aufgeführten Softwareversionen sind Sonderlösungen für einzelne Projekte und nicht im Detail in dieser
Beschreibung dokumentiert. Dieses Dokument verliert automatisch mit dem Erscheinen einer neuen technischen
Beschreibung seine Gültigkeit.
Hersteller: Wurm GmbH & Co. KG Elektronische Systeme, Morsbachtalstraße 30, D-42857 Remscheid
Weitere Hinweise finden Sie auf der Internetseite www.wurm.de.
1.4
Anschlussbild

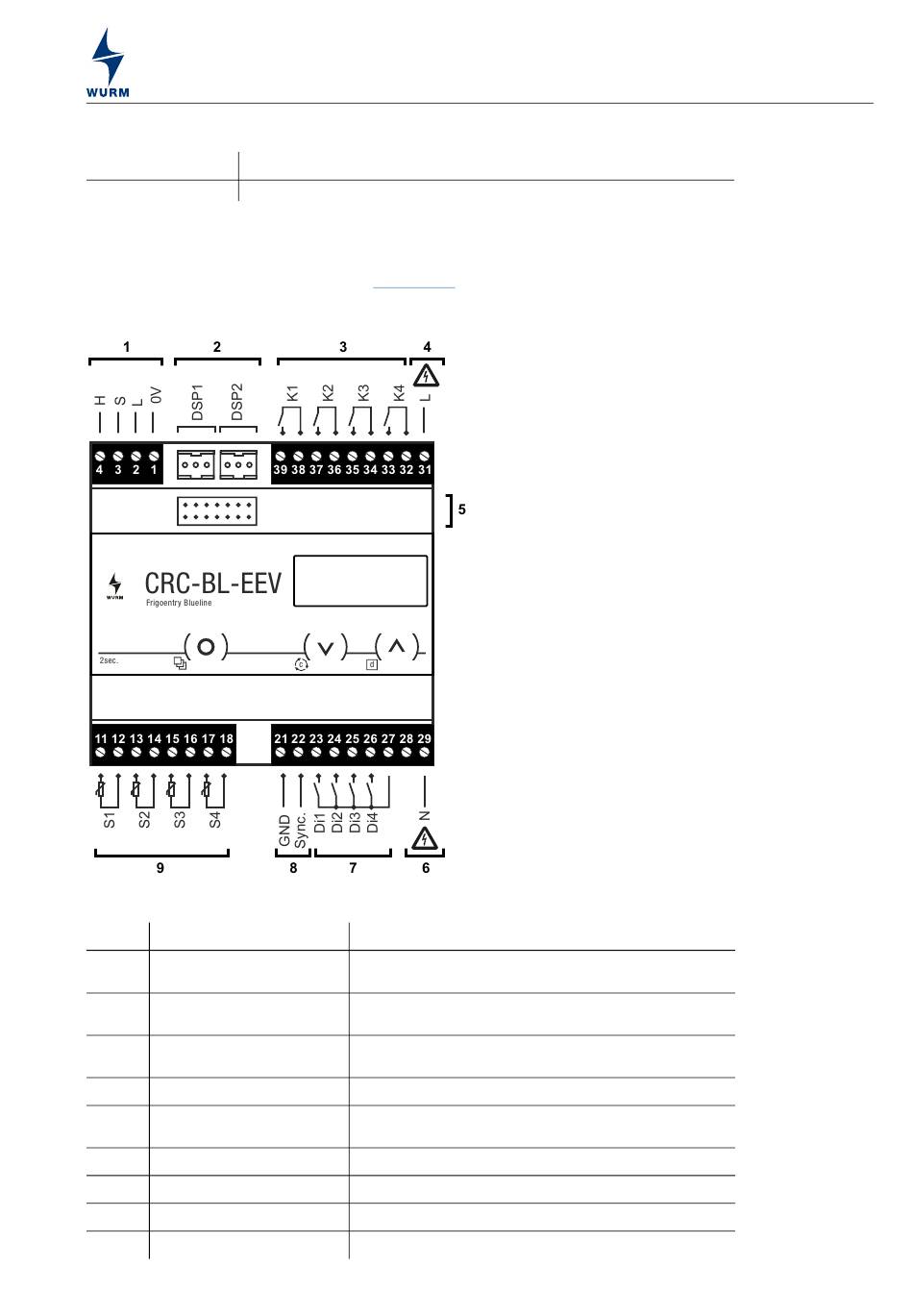

Abb. 2: Anschlussbild
Pos.
Bezeichnung
1
C-BUS-Schnittstelle
2
Display-Buchsen
3
Ausgangsrelais K1...K4
4
Spannungsversorgung L
5
X-tra-Schnittstelle
6
Spannungsversorgung N
7
Digitaleingänge Di1...Di4
8
Abtaubus
9
Fühlereingänge S1...S4
CRC-BL-EEV_V2.1.0_PI_2019-11_DE
Kühlstellenregler zur Hutschienenmontage mit erweiterten Betriebsarten
Funktion
Datenkommunikation (H = CAN-High, S = Shield,
L = CAN-Low)
Externe Displays DSP002, DSP100, DSP-LCD,
DSP-Booster
Abhängig vom Kühlstellentyp, potenzialfreier Kontakt,
230V~, 4(2)A
230V~/50Hz
Erweiterungsmodul für 2 elektronische
Expansionsventile
Neutralleiter
Abhängig vom Kühlstellentyp
Abtausynchronisierung
Temperaturfühler
Technische Änderungen vorbehalten
für 4 Kühlstellen oder 2 Regelkreise mit EEV
CRC-BL-EEV
3
