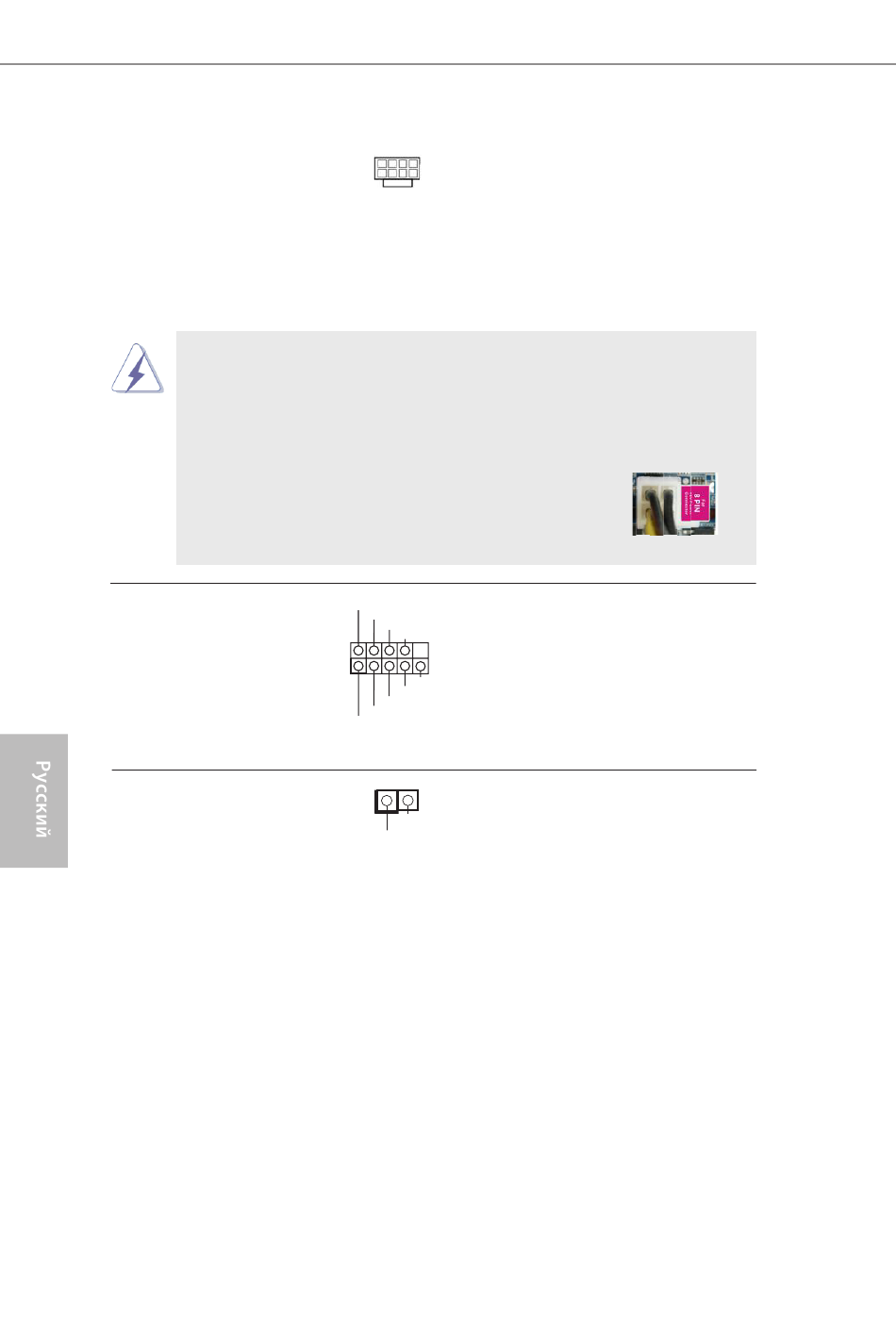

Колодка питания 12V-ATX
(8-контактный ATX12V1)
(см. стр. 1, п. 1)
Хотя эта объединительная плата обеспечивает ATX с 8 булавками 12V
соединитель власти, это может все еще работать, если Вы принимаете
традиционный ATX с 4-Pin 12V электропитание. Чтобы использовать
электропитание ATX с 4-Pin, пожалуйста включите ваше электропитание
наряду с Булавкой 1 и Прикрепите 5.
Колодка COM-порта
(9-контактный COM1)
(см. стр. 1, п. 23)
Выходной разъем SPDIF
(2-контактный HDMI_SPDIF1)
(см. стр. 1, п. 24)
76 76
1
4
5
8
ATX С 4-Pin 12V Установка Электропитания
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
1
GND
SPDIFOUT
Обратите внимание, что к этому
разъему необходимо
подключить вилку блока питания
ATX 12 В, чтобы обеспечить
достаточную мощность
электропитания. В противном
случае включение системы будет
невозможно.
1
5
Данная колодка COM-порта
позволяет подключить модуль
порта COM.
Подключите разъем SPDIF_
OUT карты HDMI VGA к этой
колодке при помощи кабеля.
4
8
