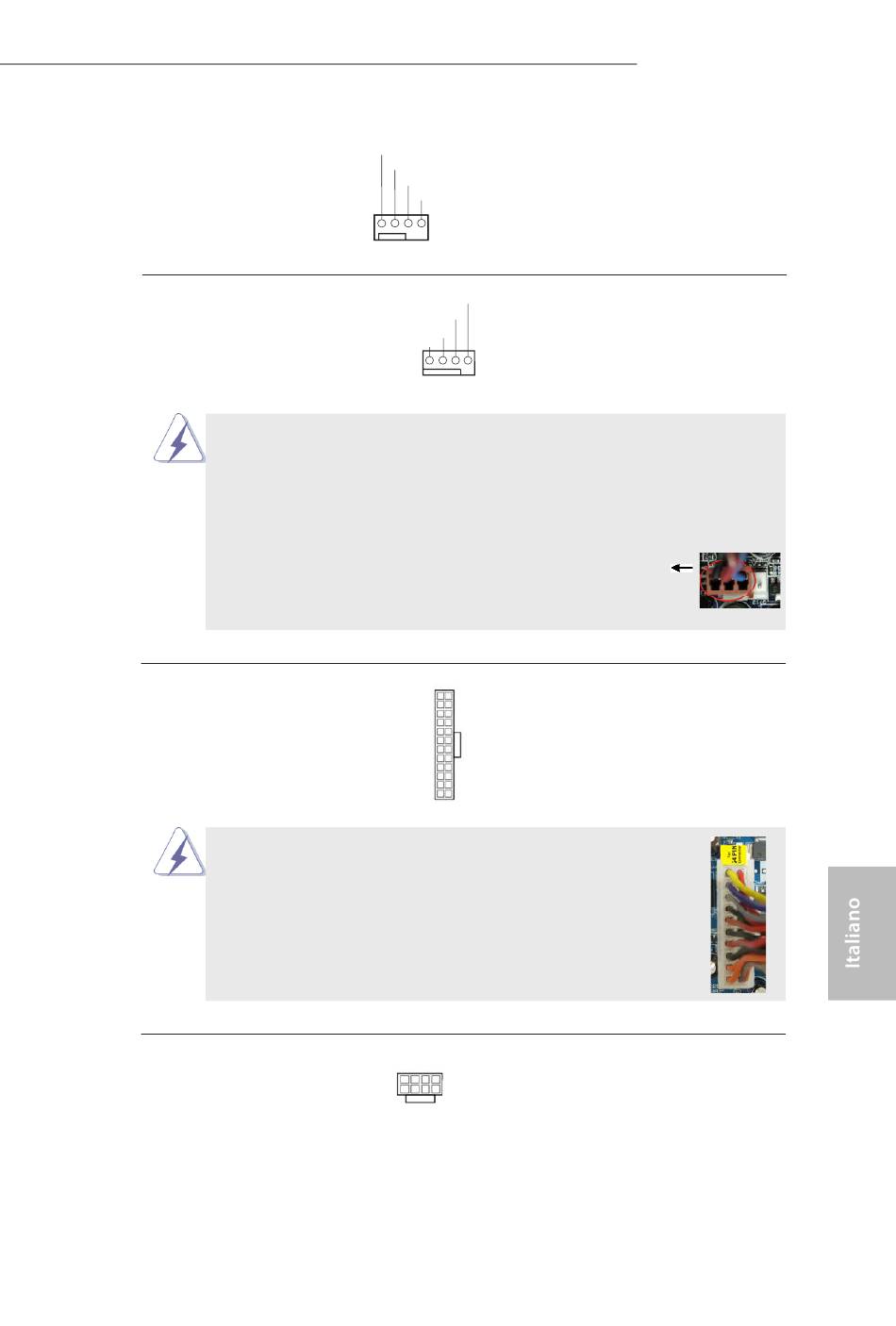

(4-pin CHA_FAN2)
(vedi p.1 Nr. 3)
Connettore ventolina CPU
(4-pin CPU_FAN1)
(vedi p.1 Nr. 2)
Sebbene la presente scheda madre disponga di un supporto per ventola
CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in
grado di funzionare anche senza la funzione di controllo della velocità
della ventola. Se si intende collegare la ventola CPU a 3 piedini al
connettore della ventola CPU su questa scheda madre, collegarla ai
piedini 1-3.
Connettore alimentazione ATX
(24-pin ATXPWR1)
(vedi p.1 Nr. 5)
Con questa scheda madre, c'è in dotazione un
connettore elettrico ATX a 24 pin, ma può funzionare lo
stesso se si adotta un alimentatore ATX a 20 pin. Per
usare l'alimentatore ATX a 20 pin, collegare l'alimentatore
con il Pin 1 e il Pin 13.
Connettore ATX 12 V
(8-pin ATX12V1)
(vedi p.1 Nr. 1)
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
Collegare il cavo della ventolina
FAN_SPEED_CONTROL
CPU a questo connettore e far
CPU_FAN_SPEED
+12V
combaciare il filo nero al pin
GND
terra.
1 2 3 4
Piedini 1-3 collegati
Installazione della ventola a 3 piedini
Collegare la sorgente
12
24
d'alimentazione ATX a questo
connettore.
1
13
Installazione dell'alimentatore ATX a 20 pin
Collegare un alimentatore ATX
1
4
12 V a questo connettore.
5
8
FM2A88X Pro+ R2.0
12
24
1
13
53
