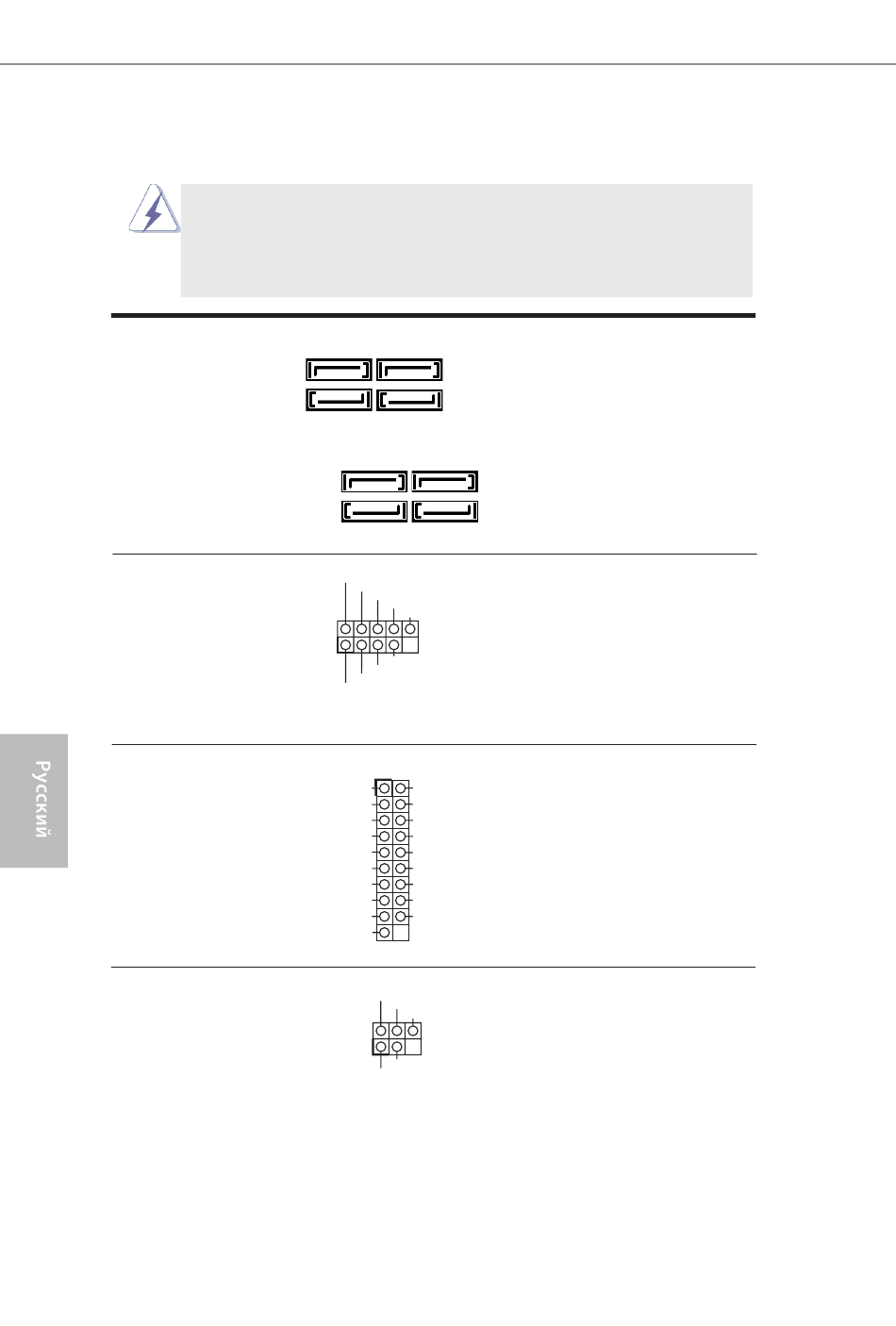

Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
Разъемы Serial ATA3
(SATA_1, см. стр. 1, п. 8)
(SATA_2, см. стр. 1, п. 7)
(SATA_3, см. стр. 1, п. 19)
(SATA_4, см. стр. 1, п. 16)
(SATA_5, см. стр. 1, п. 18)
(SATA_6, см. стр. 1, п. 17)
(SATA_7, см. стр. 1, п. 10)
(SATA_8, см. стр. 1, п. 9)
Колодка USB 2.0
(9-контактный USB6_7)
(см. стр. 1, п. 21)
(9-контактный USB8_9)
(см. стр. 1, п. 20)
Колодка USB 3.0
(19-контактный USB3_2_3)
(см. стр. 1, п. 6)
Колодка инфракрасного модуля
(5-контактный IR1)
(см. стр. 1, п. 22)
72
SATA_1
SATA_2
SATA_7
SATA_8
SATA_3
SATA_5
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy
IntA_PA_D+
IntA_PB_D+
IntA_PA_D-
GND
IntA_PB_D-
GND
IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
GND
IntA_PB_SSTX-
GND
IntA_PA_SSRX+
IntA_PB_SSRX+
IntA_PA_SSRX-
IntA_PB_SSRX-
Vbus
Vbus
IRTX
+5VSB
DUMMY
1
GND
IRRX
восемь соединителя Serial ATA3
предназначаются для
подключения внутренних
устройств хранения с
использованием нтерфейсных
кабелей SATA3. В настоящее
SATA_4
время интерфейс SATA
допускает скорость передачи
данных до \ 6,0 Гбит/с.
SATA_6
Помимо четыре стандартных
портов USB 2.0 на панели ввода-
вывода, на данной материнской
плате предусмотрено два
разъема USB 2.0. Каждый разъем
USB 2.0 поддерживает два порта
USB 2.0.
Помимо два стандартных
портов USB 3.0 на панели ввода-
вывода, на данной материнской
плате предусмотрен один разъем
USB 3.0. Этот разъем USB 3.0
поддерживает два порта USB 3.0.
Данная колодка позволяет
подключить дополнительный
модуль беспроводного
инфракрасного
приемопередатчика.
