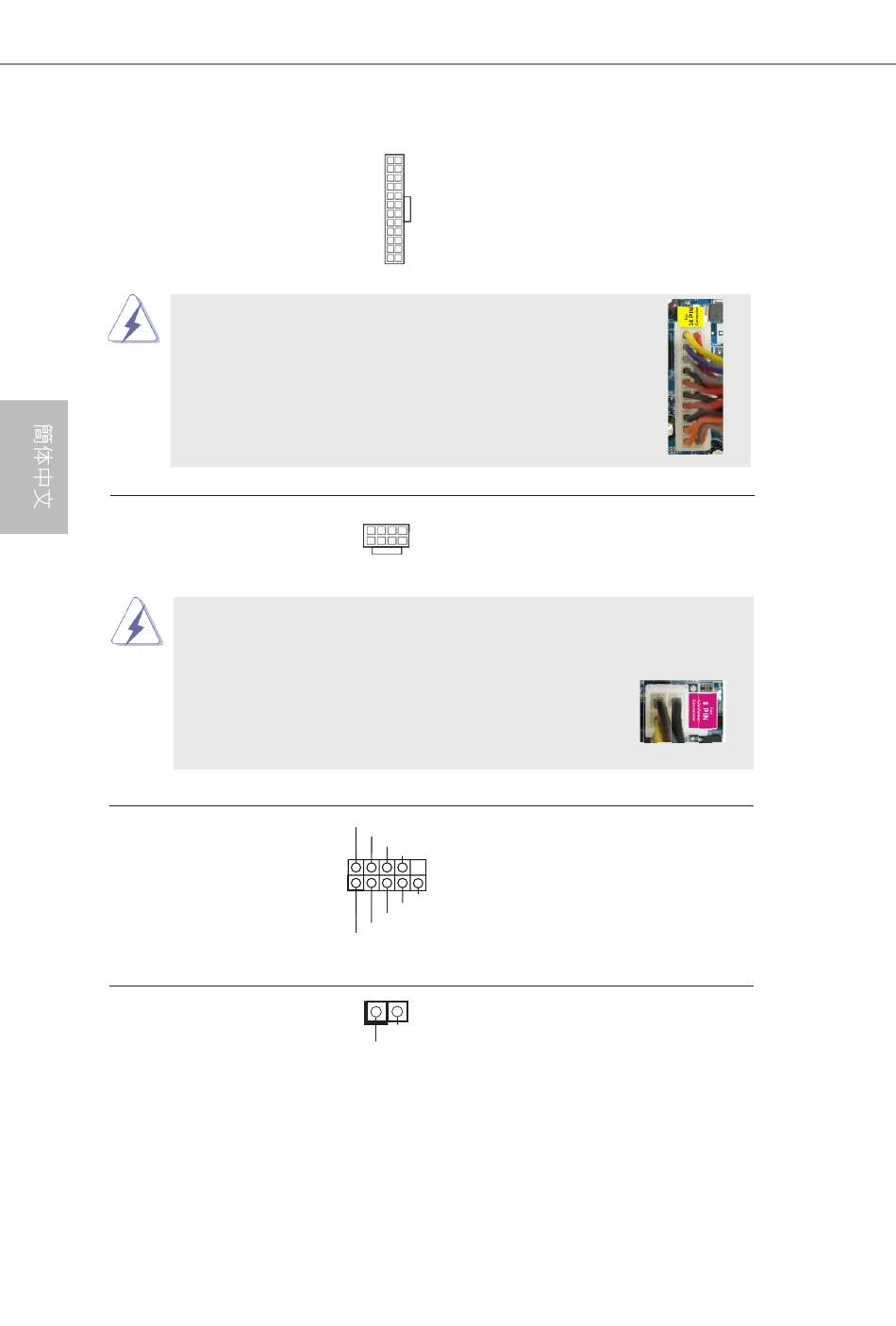

ATX 電源接頭
(24 針 ATXPWR1)
( 見第 1 頁第 5 項 )
雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用
傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著
Pin 1 和 Pin 13 插上電源接頭。
ATX 12V 接頭
(8 針 ATX12V1)
( 見第 1 頁第 1 項 )
雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin
ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電
源接頭。
串行接口連接器
(9 針 COM1)
( 見第 1 頁第 23 項 )
SPDIF 輸出接口
(2 針 HDMI_SPDIF1)
( 見第 1 頁第 4 項 )
126 126
12 24
1 13
20-Pin ATX 電源安裝說明
1 4
5 8
4-Pin ATX 12V 電源安裝說明
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
1
GND
SPDIFOUT
請將 ATX 電源供應器連接到這
個接頭。
12
1
請將一個 ATX 12V 電源供應
器接到這個接頭。
1
5
這個 COM1 端口支持一個串行
接口的外設。
請使用線纜將 HDMI VGA 卡的
SPDIF_OUT 接口連接到此接腳。
24
13
4
8
