PWRBTN ( 電源スイッチ ):
前面パネルに付いている電源スイッチに接続します。 電源スイッチによるシス
テム電源オフ方法を設定して変更することも可能です。
RESET ( リセットスイッヱ ):
シャーシの前面パネルに付いているリセットスイッチに接続します。コン
ピュータがフリーズし、正常な再起動をしない場合は、リセットスイッチを
押してコンピュータを再起動します。
PLED ( システム電源 LED):
シャーシの前面パネルに付いている電源ステータスインジケータに接続しま
す。LED は、システムが動作しているときに点灯します。LED はシステム
がS1スリープ状態のときに点滅します。 システムがS3またはS4スリープ状
態になるか、電源オフ (S5) になると、LED は消灯します。
HDLED ( ハードドライブアクティビティ LED):
シャーシの前面パネルに付いているハードドライブアクティビティLEDに接続
します。 LEDは、 ハードドライブがデータの読み込みまたは書き込み動作を
しているときに点灯します。
前面パネルのデザインはシャーシによって異なります。 前面パネルモジュール
は、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブア
クティビティ LED、スピーカーなどから構成されています。シャーシの前面
パネルモジュールをこのヘッダに接続する際は、 ワイヤとピンの割り当てが正
しく対応していることを確認してください。

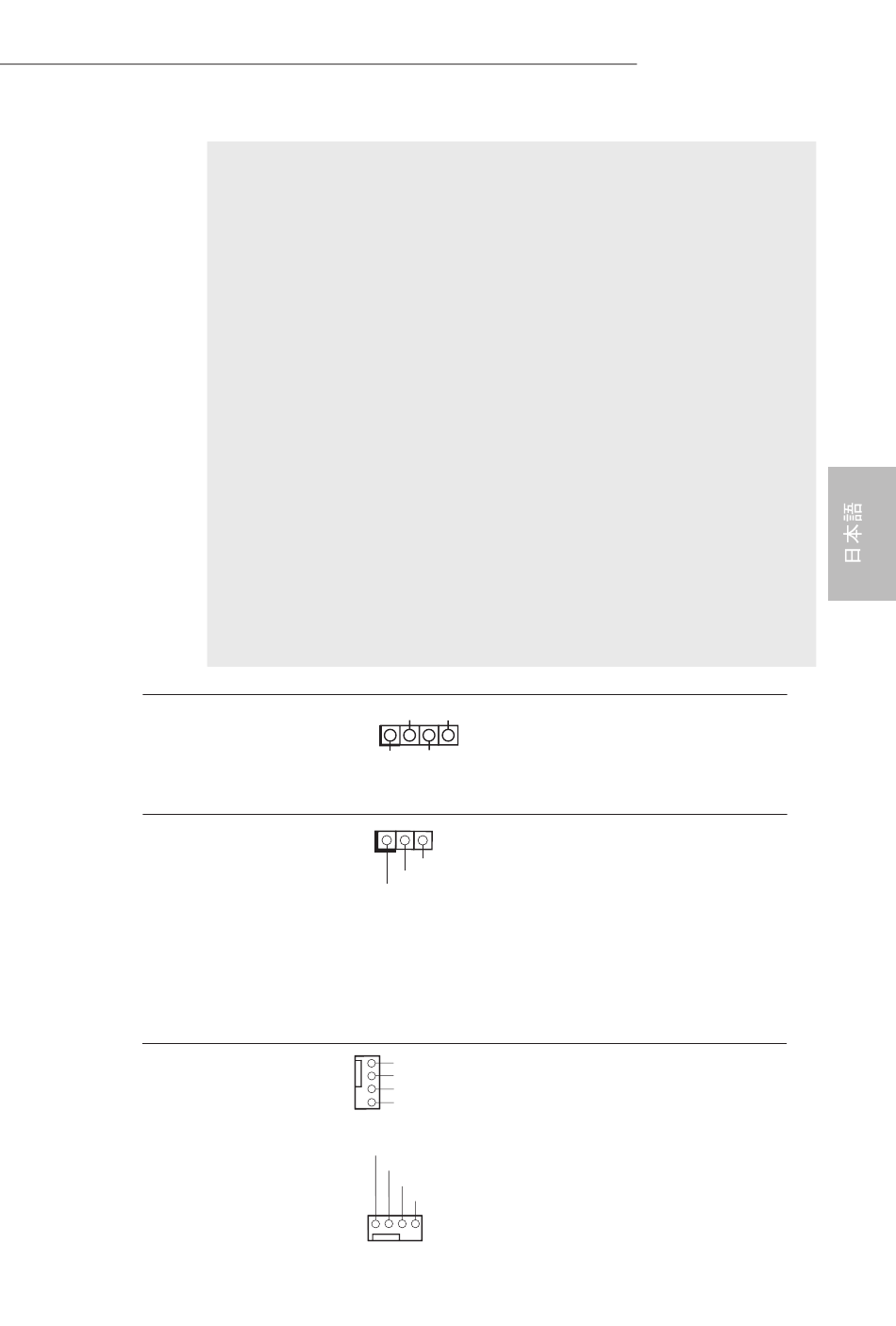

シャーシスピーカーヘッダ
(4 ピン SPEAKER1)
ページ 1, アイテム 12 を参照
電源 LED ヘッダー
(3 ピン PLED1)
ページ 1, アイテム 15 を参照
シャーシファンコネクタ
(4 ピン CHA_FAN1)
ページ 1, アイテム 11 を参照
(4 ピン CHA_FAN2)
ページ 1, アイテム 3 を参照
DUMMY
SPEAKER
1
+5V
DUMMY
1
PLED-
PLED+
PLED+
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FM2A88X Pro+ R2.0
シャーシのスピーカーとこのヘッ
ダを接続してください。
シャーシ電源 LED をこのヘッダー
に接続し、システム電源ステータス
を示すようにしてください。LED は
システムが動作中の際にオンにな
ります。S1 ステータスでは LED は
点滅し続けます。S3/S4 ステータ
ス、または S5 ステータス ( 電源オ
フ ) の場合、LED は消灯します。
ファンケーブルをファンコネクタ
に接続し、黒いワイヤをアースピ
ンに合わせてください。
115
