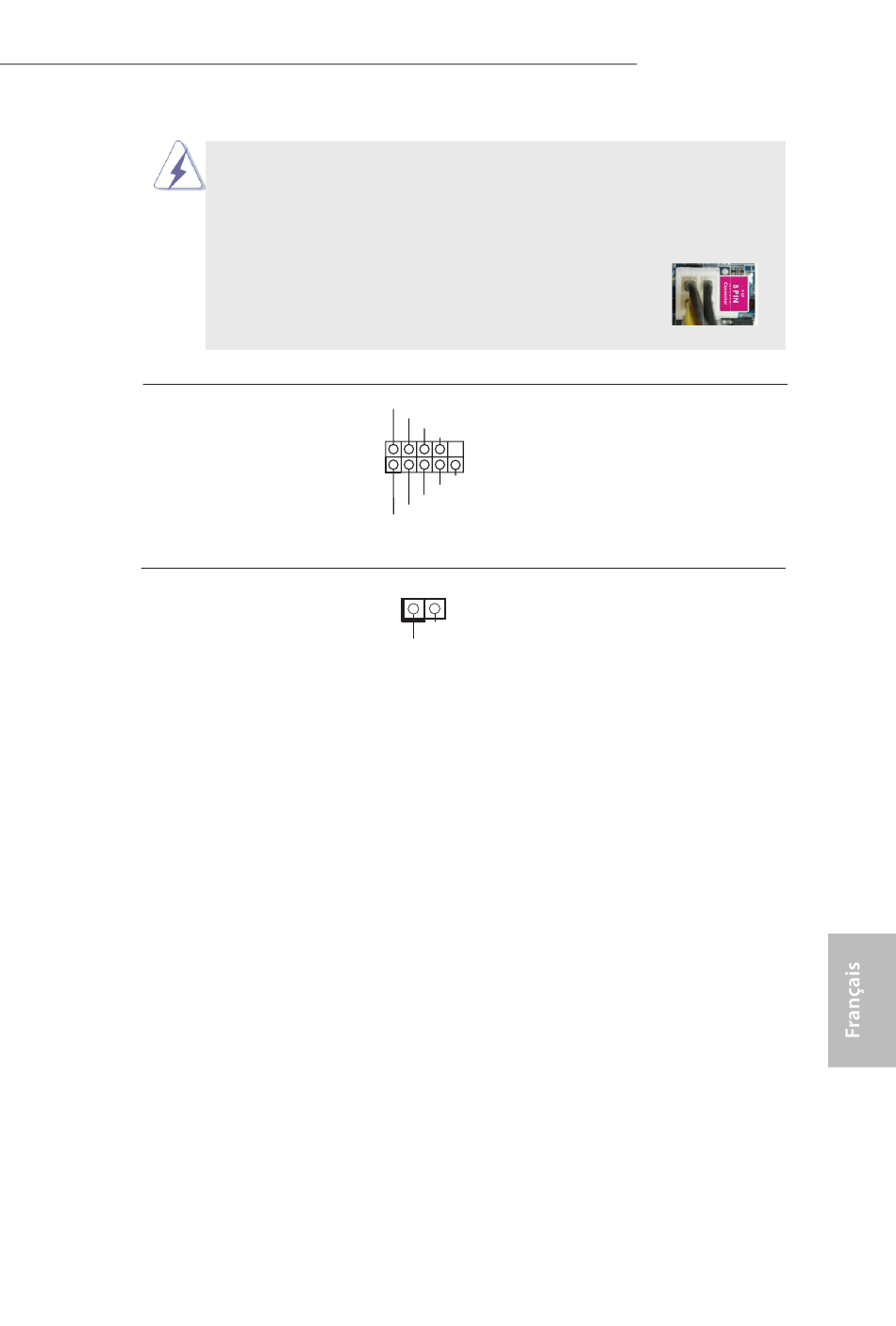

Bien que cette carte mère possède 8 broches connecteur d'alimentation
ATX 12V, il peut toujours travailler si vous adoptez une approche
traditionnelle à 4 broches ATX 12V alimentation. Pour utiliser
l'alimentation des 4 broches ATX, branchez votre alimentation
avec la broche 1 et la broche 5.
En-tête de port COM
(COM1 br.9)
(voir p.1 No. 23)
Connecteur sortie SPDIF
(2-pin HDMI_SPDIF1)
(voir p.1 No. 24)
4-Installation d'alimentation à 4 broches ATX 12V
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
1
GND
SPDIFOUT
FM2A88X Pro+ R2.0
1
5
Cette en-tête de port COM est
utilisée pour prendre en charge
un module de port COM.
Veuillez brancher le
connecteur SPDIF_OUT
d'une carte VGA HDMI
sur cette embase à l'aide
d'un câble.
4
8
