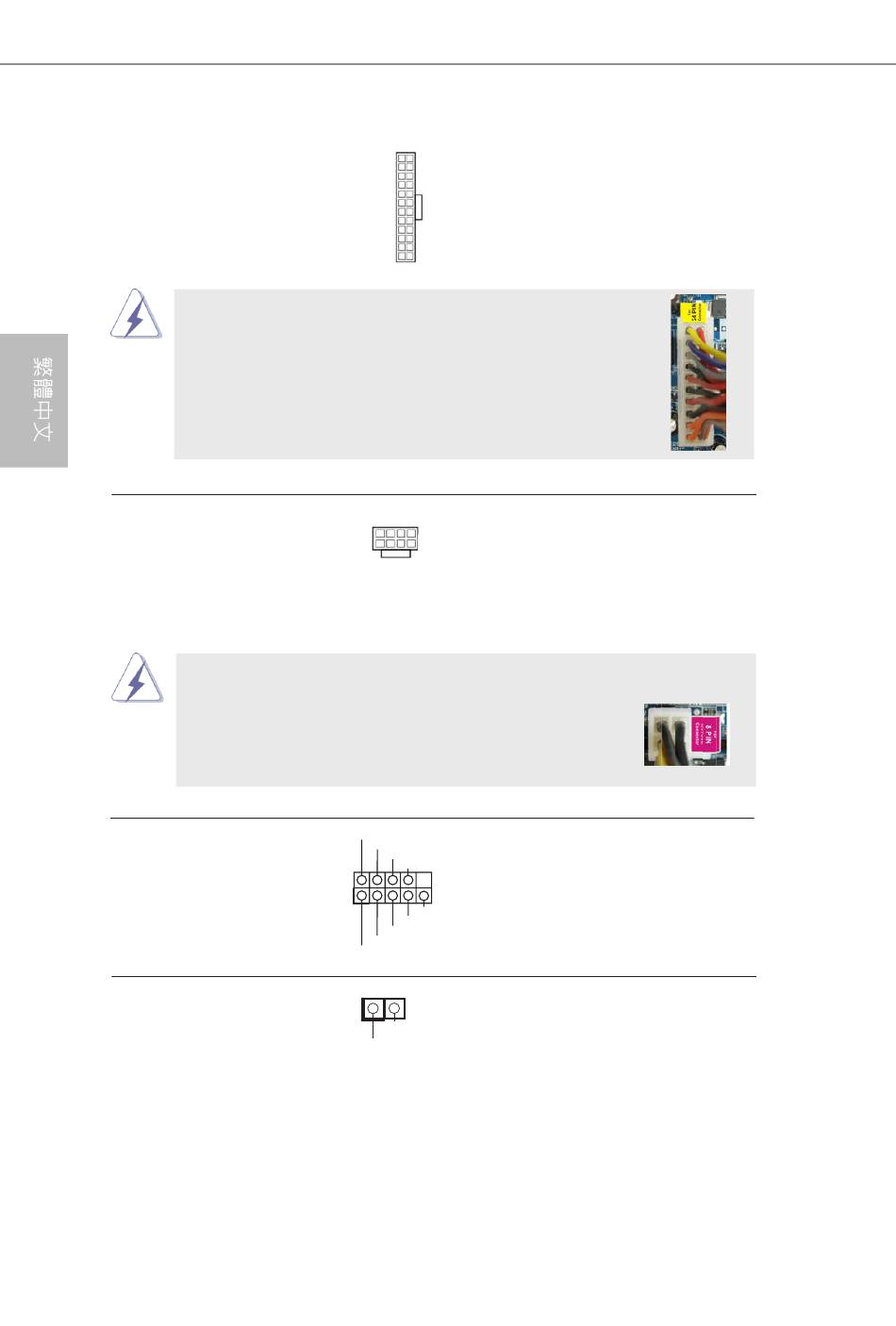

ATX 電源接頭
(24 針 ATXPWR1)
( 見第 1 頁第 5 項 )
雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使
用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順
著 Pin 1 和 Pin 13 插上電源接頭。
ATX 12V 電源接口
(8 針 ATX12V1)
( 見第 1 頁第 1 項 )
雖然此主機板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的
4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請
順著 Pin 1 和 Pin 5 插上電源接頭。
序列埠
(9 針 COM1)
( 見第 1 頁第 23 項 )
SPDIF 輸出接頭
(2 針 HDMI_SPDIF1)
( 見第 1 頁第 24 項 )
136
136
請將 ATX 電源供應器連接到這
12
24
個接頭。
1
13
20-Pin ATX 電源安裝說明
請注意，必需將帶有 ATX 12V
1
4
插頭的電源供應器連接到這個
5
8
插座，這樣就可以提供充足的
電力。如果不這樣做，就會導
致供電故障。
4-Pin ATX 12V 電源安裝說明
這個序列埠 COM1 支援一個序
RRXD1
DDTR#1
DDSR#1
列埠的裝置。
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
請使用纜線將 HDMI VGA 卡的
1
GND
SPDIF_OUT 接頭接至此標頭。
SPDIFOUT
12
24
1
13
1
4
5
8
