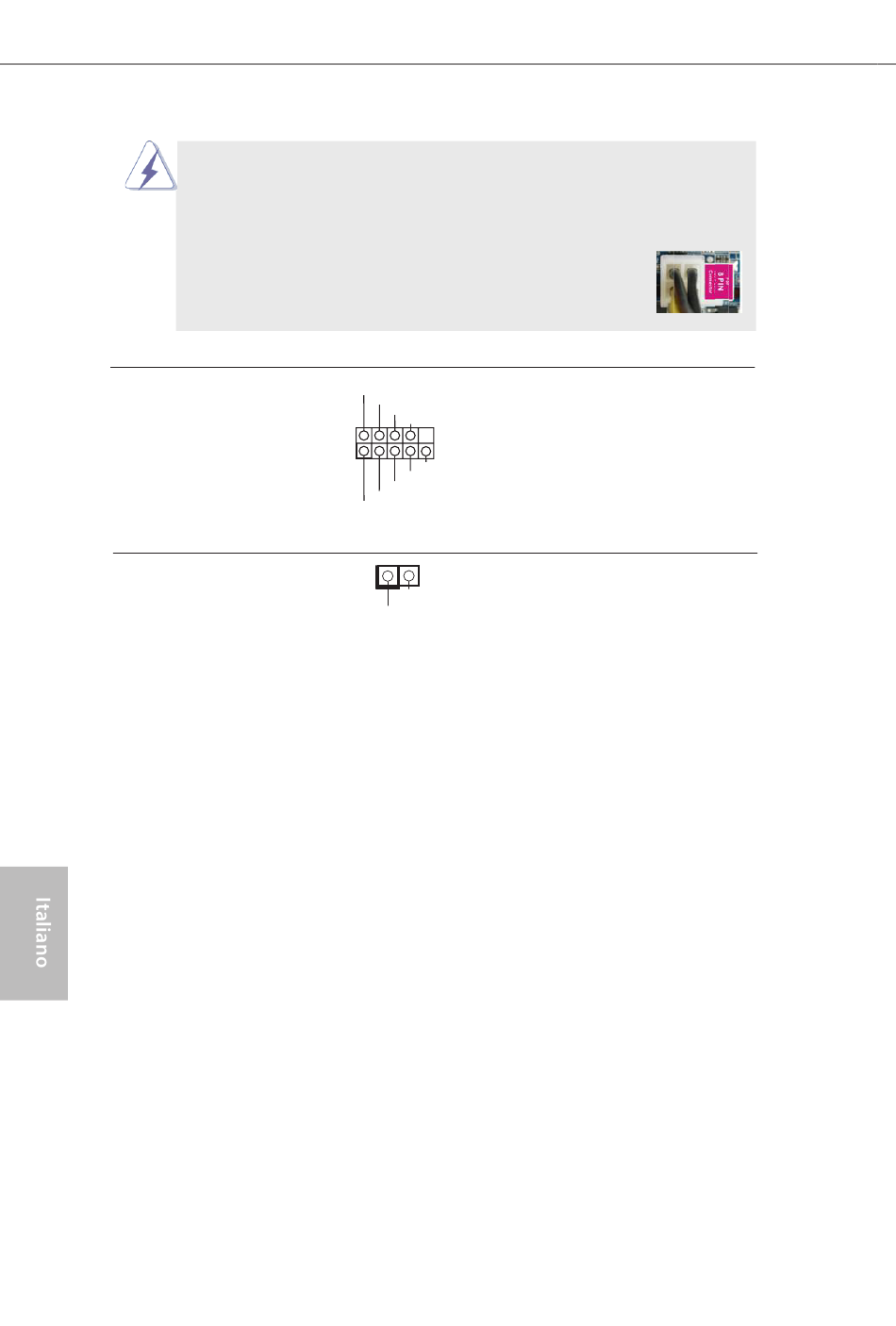

Collettore porta COM
(9-pin COM1)
(vedi p.1 Nr. 23)
Connettore uscita SPDIF
(2-pin HDMI_SPDIF1)
(vedi p.1 Nr. 24)
54
Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX
12V, l'unita' puo' ancora essere funzionante se viene utilizzata una
fornitura elettrica tradizionale a 4-pin ATX 12V. Per usare tale fornitura
elettrica 4-pin ATX 12V, prego collegare la presa elettrica
al Pin 1 e Pin 5.
Installazione elettrica 4-Pin ATX 12V
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
1
GND
SPDIFOUT
1
5
Questo collettore porta COM è
utilizzato per supportare il
modulo porta COM.
Collegare il connettore
SPDIF_OUT di una
scheda VGA HDMI a
questo header con un
cavo.
4
8
