1.4 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
接頭
Serial ATA3 接口
(SATA_1: 見第 1 頁第 8 項 )
(SATA_2: 見第 1 頁第 7 項 )
(SATA_3: 見第 1 頁第 19 項 )
(SATA_4: 見第 1 頁第 16 項 )
(SATA_5: 見第 1 頁第 18 項 )
(SATA_6: 見第 1 頁第 17 項 )
(SATA_7: 見第 1 頁第 10 項 )
(SATA_8: 見第 1 頁第 9 項 )
USB 2.0 擴充接頭
(9 針 USB6_7)
( 見第 1 頁第 21 項 )
(9 針 USB8_9)
( 見第 1 頁第 20 項 )
USB 3.0 擴充接頭
(19 針 USB3_2_3)
( 見第 1 頁第 6 項 )
紅外線模組接頭
(5 針 IR1)
( 見第 1 頁第 22 項 )

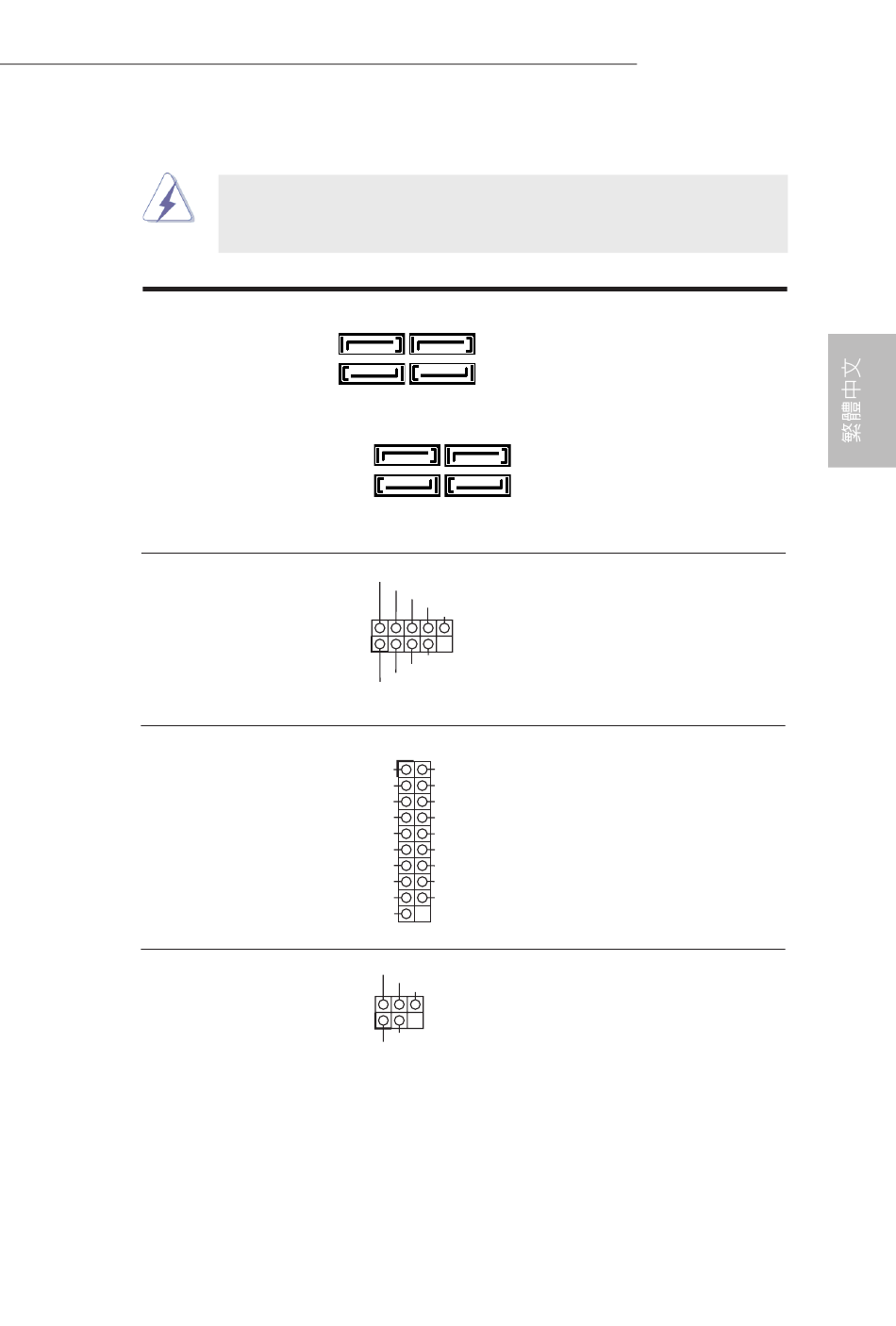

圖示
SATA_1
SATA_2
SATA_7
SATA_8
SATA_3
SATA_4
SATA_5
SATA_6
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy
IntA_PA_D+
IntA_PB_D+
IntA_PA_D-
GND
IntA_PB_D-
GND
IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
GND
IntA_PB_SSTX-
GND
IntA_PA_SSRX+
IntA_PB_SSRX+
IntA_PA_SSRX-
IntA_PB_SSRX-
Vbus
Vbus
IRTX
+5VSB
DUMMY
1
GND
IRRX
FM2A88X Pro+ R2.0
說明
這裡有八組 Serial ATA3
(SATA3) 接口支援 SATA 數據
線作為內部儲存設置。
目前 SATA3 界面理論上
可提供高達 6.0Gb/s 的數據
傳輸速率。
除了位於 I/O 面板的四個
USB 2.0 接口之外，這款
主機板有兩組 USB 2.0 接
針。每組 USB 2.0 接針可以
支援兩個 USB 2.0 接口。
除了位於 I/O 面板的兩個 USB
3.0 接口之外，這款主機板有一
組 USB 3.0 接針。這組 USB 3.0
接針可以支援兩個 USB 3.0 接
口。
這個接頭支援一個選配的模
組 , 可用來無線傳輸和接收紅
外線。
