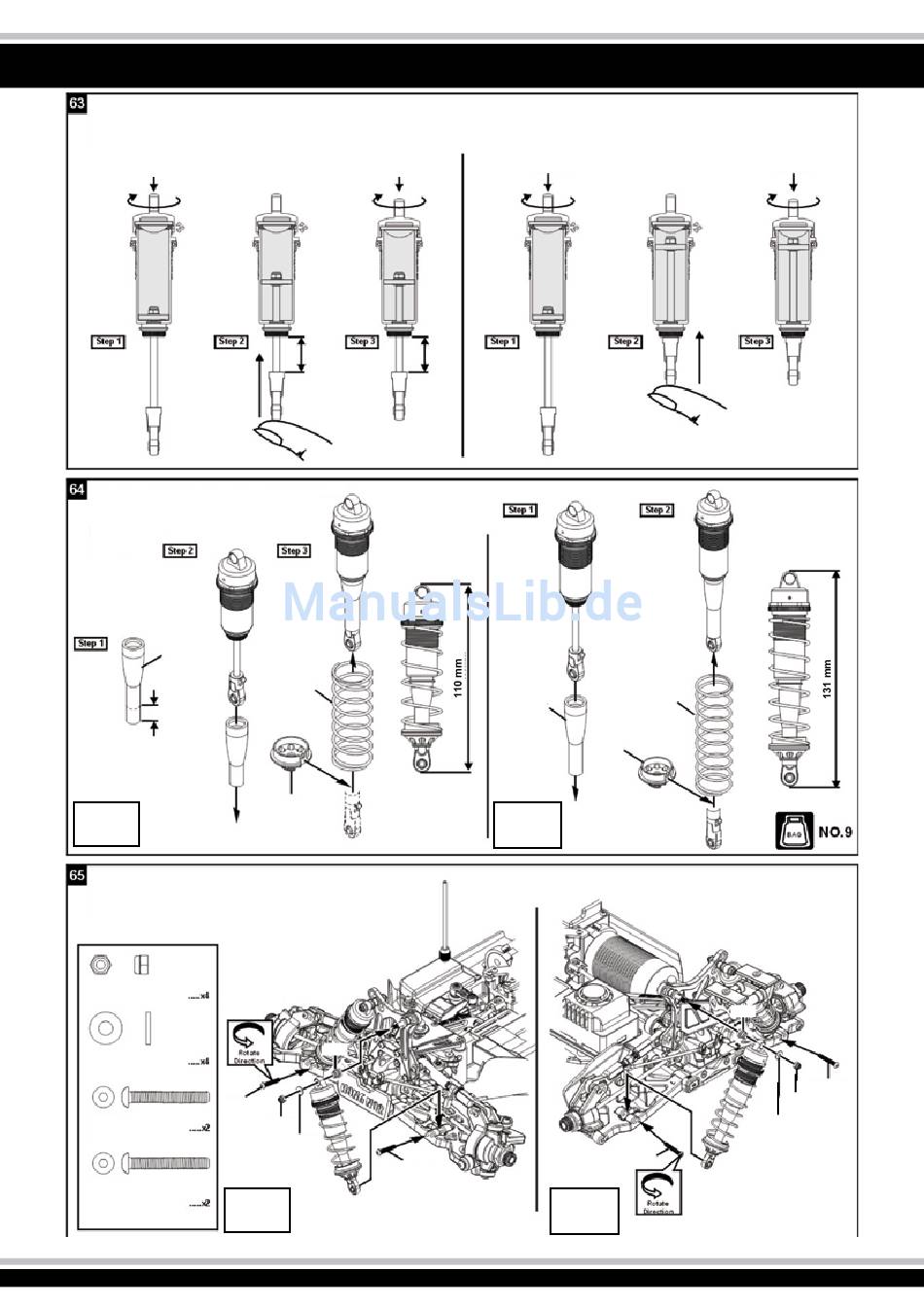

Einstellen der Zugstufe auf 50 % und 0 %
Setting the shock rebound to 50 % & 0 % (Medium Rebound & Low Rebound)
Halb anziehen und
Öl abwischen.
Tighten half way 50 %
Montage der Stoßdämpferfeder
Assembly of the shock spring
05 1965
Kürzen | Cut
7 mm
Vorne
Front shock
Montage der Stoßdämpfer
Assembly of the shocks into to shock stay
3 mm
Si-Mutter
Nylon nut
3 x 8 x 0,8 mm
Unterlegscheibe
Washer
3 x 20 mm
Schraube
Hex Screw
50 3385 3 x 20 mm
Schraube
Left thread hex screw
30
Ganz anziehen.
Tighten 100 %
50 %
50 3414
50 3405
50 3385
3 mm
3 x 8 x 0,8 mm
3 x 20 mm
Vorne
Front shock
Halb anziehen und
Öl abwischen.
Tighten half way 50 %
50 %
05 1965
Hinten
Rear shock
Hinten
Rear shock
Ganz anziehen.
Tighten 100 %
50 3414
50 3405
3 x 8 x 0,8 mm
50 3385
Schraube Linksgewinde
This screw has left thread
3 x 20 mm
3 mm
