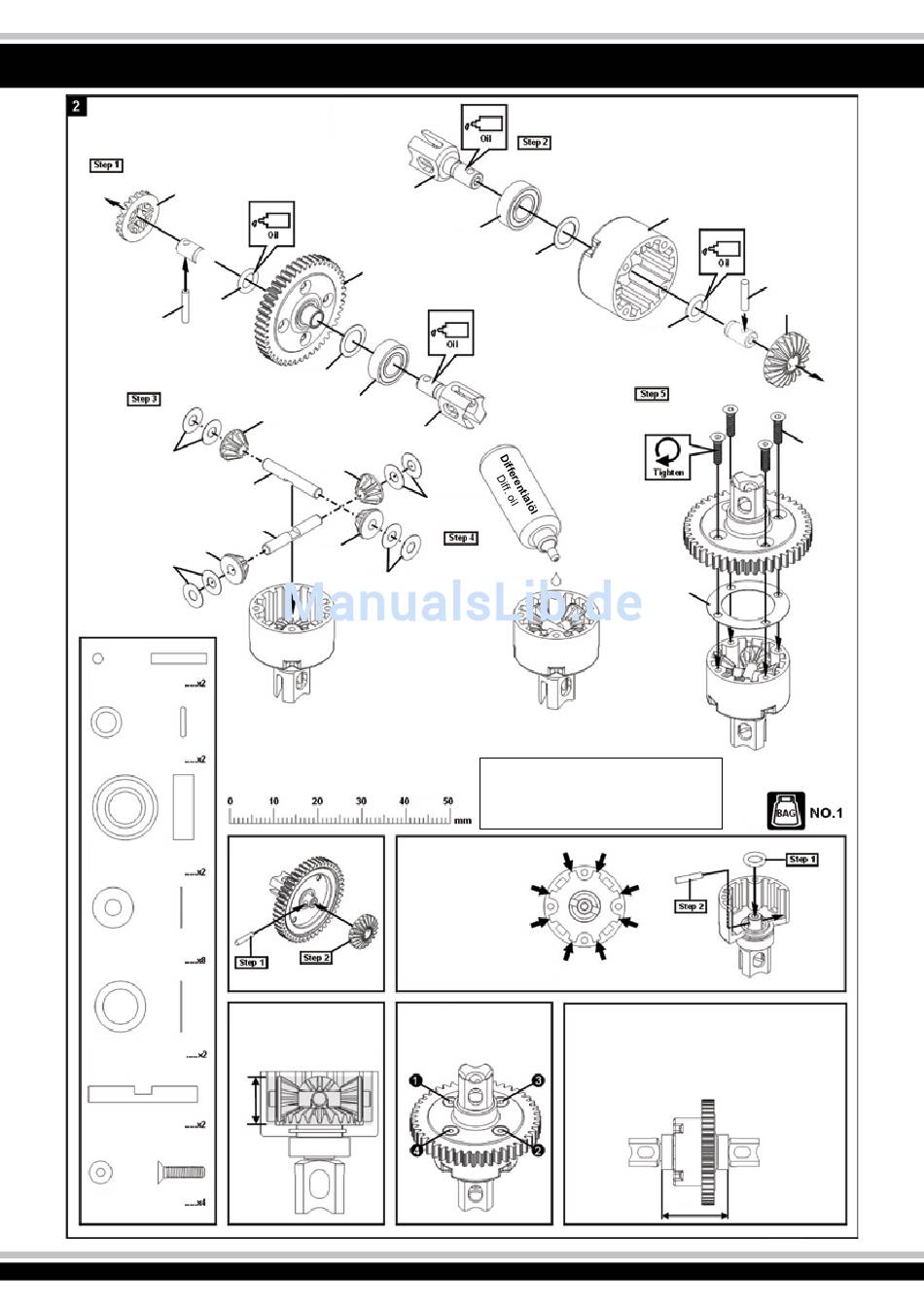

Montage des Mitteldifferentials
Assembly of the center differential
50 4211
05 1954
50 4244
50 4211
4 x 10 x 0,15 mm
50 3361
50 4211
4 x 10 x 0,15 mm
50 4244
2,5 x 11,8 mm
Bolzen
Pin
05 1954
O-Ring
O-Ring
05 1773
8 x 16 x 5 mm
Kugellager
Ball bearing
4 x 10 x 0,15 mm
Unterlegscheibe
Washer
Füllen Sie das Differential
bis zur Oberkante der Kegel-
zahnräder mit Öl.
8 x 12 x 0,3 mm
Unterlegscheibe
Fill the diff oil just level with the
Washer
top of the satellite gears.
80%
50 3361
4 mm
Bolzen
Alum. cross pin
3 x 12 mm
Schraube
Flat head hex screw
50 4278
05 1773
50 4344
8 x 12 x 0,3 mm
05 1773
50 4278
50 4211
4 x 10 x 0,15 mm
50 4211
4 x 10 x 0,15 mm
Beachten Sie bei der
Montage die Abbildung.
Instructions into the pin
as shown.
Ziehen Sie die Schrauben
in dieser Reihenfolge über
Kreuz an.
Repeat tightening in this order.
8 x 12 x 0,3 mm
05 1954
Tipp:
Wir empfehlen als Grundsetup 5000er Öl für
das Mitteldifferential.
• Use the diff. oil 5000 for the center diff.
Nach der Montage sollte das Differential von Kugel-
lager zu Kugellager Außenkante 31.3 mm messen.
Falls nicht, ziehen Sie die Schrauben auf dem Teller-
zahnrad etwas mehr an.
After assembly the differential should be 31.3 mm
measured from the ends of the installed ball-bearings.
If differential is longer, hold the bevel gear and retighten
the 4 screws.
50 4253
50 4244
50 4211
3 x 12 mm
50 4248
31.3 mm
9
