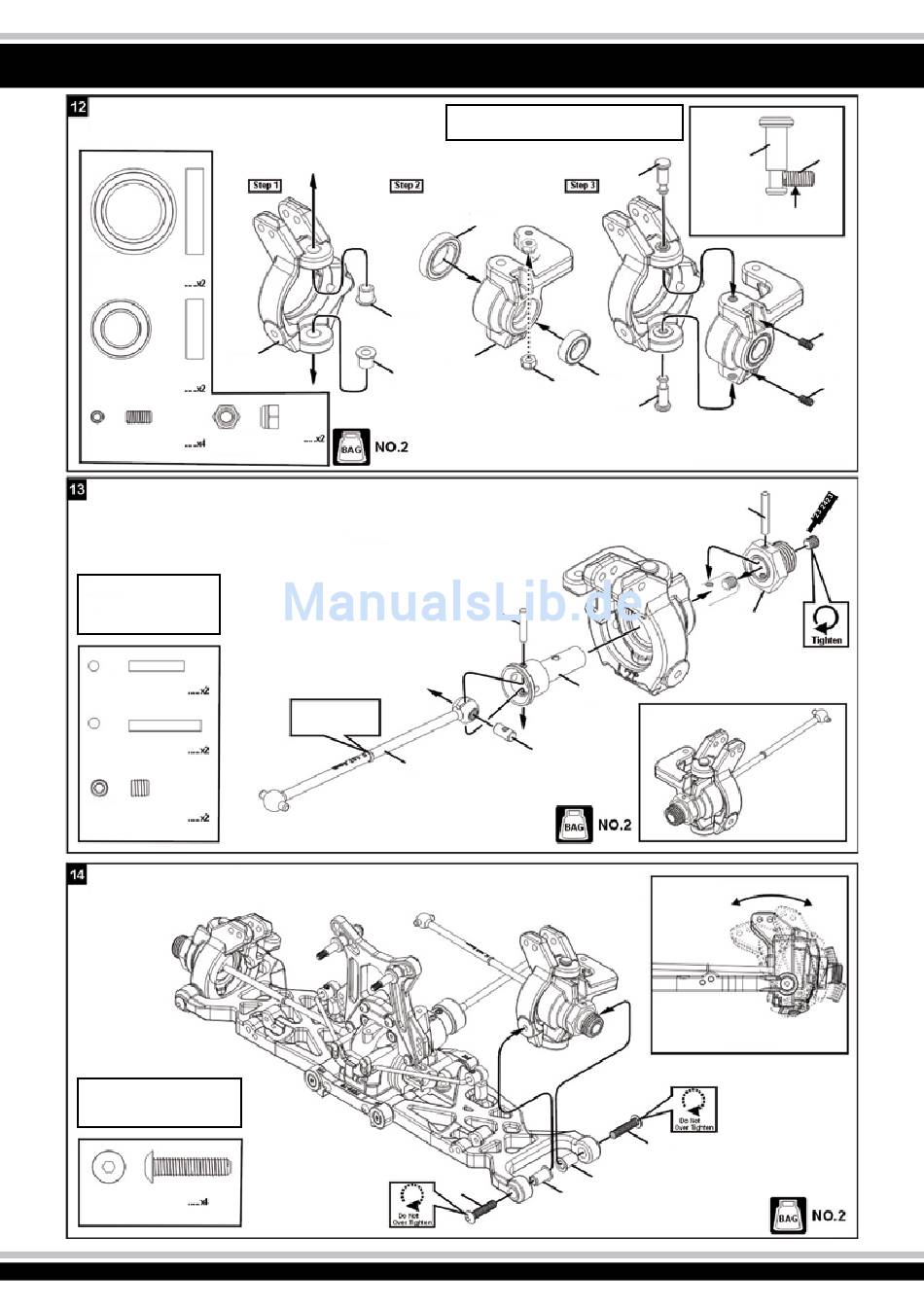

Montage des vorderen Achsschenkel
Assembly of the front knuckle arms
50 4273
13 x 20 x 4 mm
Kugellager
Ball Bearing
50 4258
50 4272
8 x 14 x 4 mm
Kugellager
Ball Bearing
3 x 6 mm
Madenschraube
Si-Mutter
Set screw
Nylon nut
Montage des vorderen CVD in den Achsschenkel
Assembly of the front CVD into knuckle arms
Montieren Sie beide Seiten
links und rechts.
Assemble both right and
left side.
50 4245
2,5 x 12,8 mm
Bolzen
Pin
05 1774
2,5 x 16,8 mm
Bolzen
Pin
4 x 4 mm
Madenschraube
Set screw
Montage der Achsschenkel auf den unteren Querlenker vorn
Assembly of the knuckle arms onto front lower arms
Montieren Sie beide Seiten
links und rechts.
Assemble both right and left side.
4 x 18 mm
Schraube
Hex Screw
Montieren Sie beide Seiten links und rechts.
50 4273
50 3446
50 4257
50 3446
3 mm
F 107,5 mm
vorne
for front CVD
50 4213
* 23 2423 Schraubensicherungslack
Nut lock medium
4 x 18mm
Assemble both right and left side.
50 4224
50 4272
3 mm
50 4224
50 4245
50 4217
50 4216
50 4225
50 4225
3 x 6 mm
50 4224
Schraube
Set screw position
3 x 6 mm
3 x 6 mm
05 1774
4 x 4mm
50 3218
Abb. rechte Seite
Right side
Beweglichkeit sicherstellen
Ensure free movement
4 x 18mm
