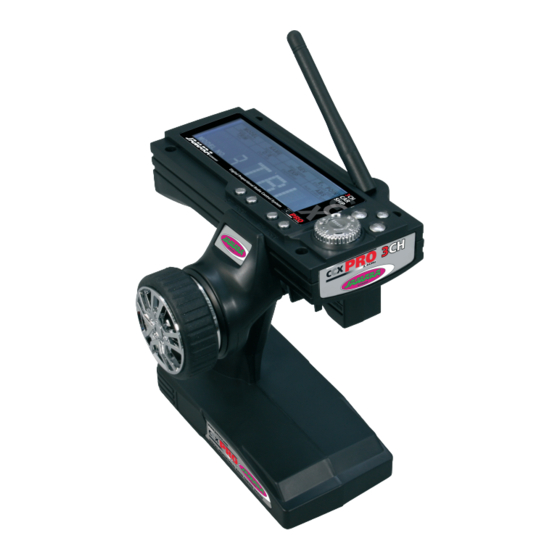

Jamara CCX Pro Gebrauchsanleitung
Vorschau ausblenden
Andere Handbücher für CCX Pro:
- Gebrauchsanleitung (2 Seiten) ,
- Gebrauchsanleitung (12 Seiten)
Verwandte Anleitungen für Jamara CCX Pro
Inhaltszusammenfassung für Jamara CCX Pro

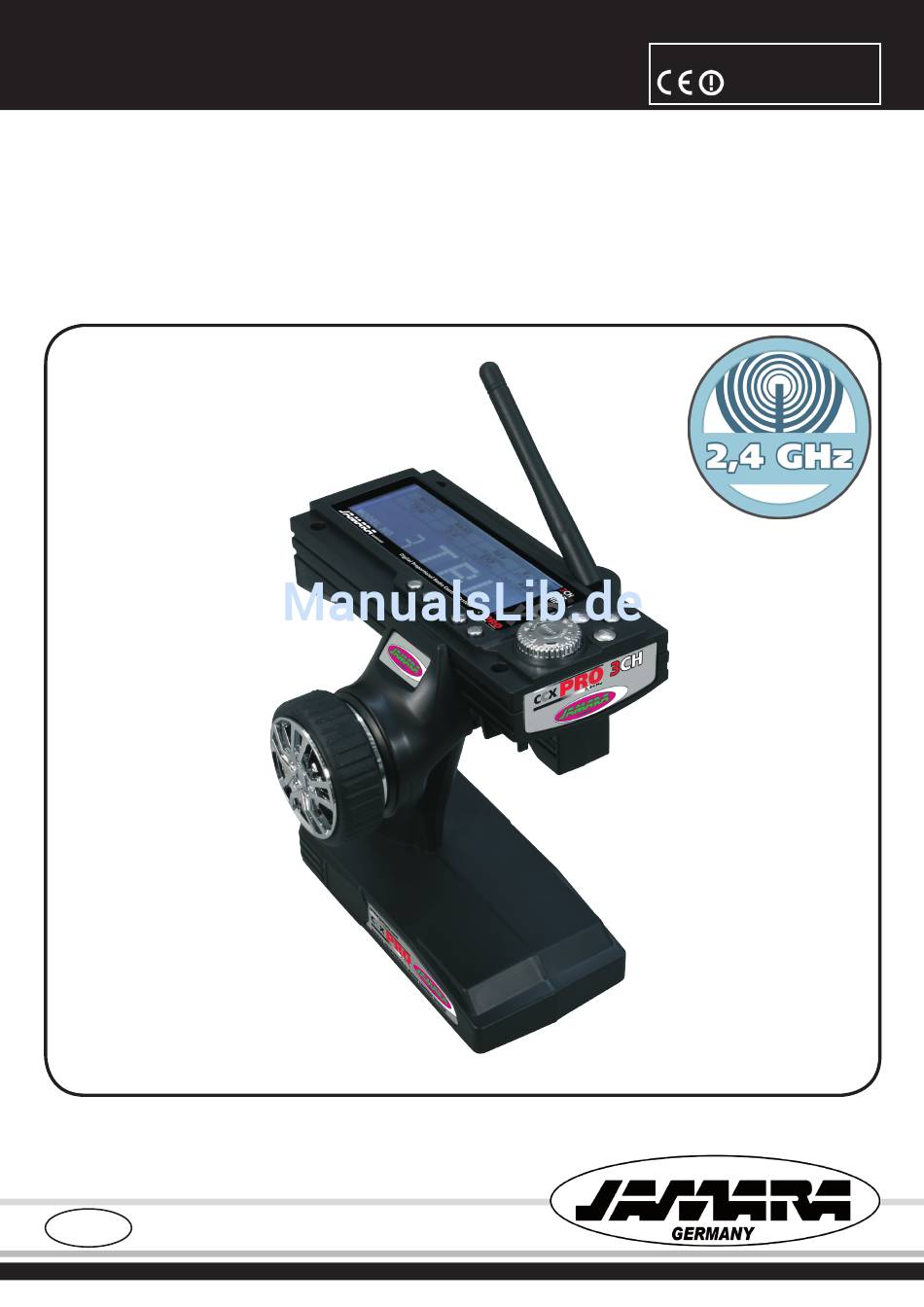

- Seite 1 Zugelassen in: D, A, E, GB, F, B, DK, PL, FIN, GR, P, I, CH CCX Pro 2,4 GHz 06 1200 Gebrauchsanleitung Art.-Nr. Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und be- wahren Sie diese bitte auch nach Abschluss der Montage gut auf!
-
Seite 2: Inhaltsverzeichnis
Abstrahlung hat. Halten Sie die Antenne in einer seitlichen schalteten Sender kann zu Problemen und Verletzungen führen. Stellung zum Modell. • Gefährden Sie weder Menschen noch Tiere. Gehen Sie äußerst umsichtig beim Einsatz der CCX Pro 2,4 GHz • Setzen Sie die Anlage bzw. das zu steuernde Modell nur in ge- vor. Halten Sie unbedingt die Sicherheitshinweise dieser An- eignetem Gelände ein. -
Seite 3: Konformitätserklärung
Konformitätserklärung Hiermit erklärt Jamara e. K., dass das Modell „CCX Pro 2,4 GHz“ Einschlägige EG-Richtlinien den einschlägigen EG-Richtlinien (insbesondere den neben benann- ten) entspricht und die Serie entsprechend gefertigt wird. (R&TTE) Funktechnische Einrichtungen (FTEG) 1999/5/EG Set enthält Sender und Empfänger. -
Seite 4: Allgemeine Beschreibung / Technische Daten
Allgemeine Beschreibung Die Fernsteuerung CCX Pro 2,4 GHz arbeitet im ISM-Band. Großer Der Sender ist mit einer ganzen Reihe von sinnvollen Programmier- Vorteil dieser neuen Technologie ist unter anderem, dass man keine einrichtungen ausgestattet. Damit lässt sich der Sender bequem an Quarze mehr benötigt, dass keine Frequenzabsprachen notwendig... -
Seite 5: Akkus Laden / Bedienelemente
J. Trimmung Kanal 1 rechts Durch eine sinnvolle Anordnung von Tastern, Schaltern und LCD Display, kann der Sender CCX Pro 2,4 GHz schnell und problemlos programmiert werden. Alle Kanäle können getrimmt werden, au- ßerdem lässt sich die Laufrichtung umkehren. Weiterhin steht eine... -
Seite 6: Bedienelemente / Einbau Der Empfangsanlage
Einbau der Empfangsanlage Achtung! Achten Sie bei dem Anschließen der Kabel auf die richtige Polarität (+ & - Pol), da der Empfänger ansonsten kurz geschlossen wird. Motorregler Schalter Lenkungsservo Modell mit Elektroantrieb Motor Antriebsakku Kanal 2 Kanal 1 Empfänger Schalter Modell mit Verbrennungsmotor Empfängerakku Gasservo... -
Seite 7: Sender Und Empfänger Binden
Sender und Empfänger binden Bei einer modernen 2,4 GHz Anlage ist es unbedingt notwendig, dass der Binde Taste Sender und der Empfänger im Modell aneinander gebunden werden. Der Empfänger akzeptiert dann nur noch die Signale seines Senders. Sollten Sie aus irgendwelchen Gründen die Bindung neu durchführen wollen, gehen Sie bitte wie folgt vor: A. -
Seite 8: Einschaltreihenfolge
Einschaltreihenfolge 1. Stecken Sie alle Komponenten zusammen. 2. Schalten Sie den Sender ein. 3. Verbinden Sie den Empfängerakku mit dem Empfänger. 4. Überprüfen Sie ob die LED am Empfänger dauerhaft leuchtet. 5. Das System ist eingeschaltet und kann Einschalten eingesetzt werden. 1. -
Seite 9: Lcd Display
LCD Display Tastenfunktionen Enter: Drehen Sie den Knopf um im Menü zu navigieren Enter: Drücken Sie den Knopf um den Menüpunkt auszuwählen End: Drücken um ein Untermenü auszuwählen Back: Drücken um das Menü zu verlassen LCD Display: Wird der Sender eingeschaltet, zeigt das Display die Spannung in Volt sowie die Nummer (hier Nr. -
Seite 10: Funktionen
Funktionen MODEL Sie können bis zu 10 Modelle in den Sender einspeichern. Jeder Speicherplatz kann individuell auf das jeweilige Modell ein- gestellt werden. Die Voreinstellung des Senders zeigt „No. 0“ und FS0“ an. In der Abbildung sehen Sie den Speicherplatz„No. 8“ und den Mo- dellnamen „ACB“. - Seite 11 Funktionen E POINT Mit dieser Einstellung können Sie den Lenkausschlag Ihrer Servos festlegen. Sollte Ihr Lenkservo bei vollem Ausschlag (links oder rechts) ab- weichen, können Sie es mit dieser Einstellung justieren. Ausgangswert liegt bei 100%. Einstellmöglichkeiten von 0 bis 120% Drücken Sie „Enter“...
- Seite 12 Notizen/Notice Mit dieser Einstellung können Sie die Servoempfindlichkeit verän- dern, ohne den Gesamtservoweg zu beeinflussen. Ausgangswert liegt bei 0% Einstellmöglichkeiten von -100 – 100% Drücken Sie „Enter“ und wählen „EXP“ im Menü. Der Kanal blinkt. Drücken Sie „END“ um in die Einstellung des Kanals zu gelangen. Mit dem Drehknopf den gewünschten Wert wählen und Enter drü- cken um den Wert zu bestätigen.
-
Seite 13: Steuerung Des Modells
Steuerung des Modells Mit dieser Funktion wird die Lenkung, die Richtungssteuerung Lenkung durchgeführt. Bei einer Drehung des Steuerrades, müssen die Rä- der der Vorderachse in die entsprechende Richtung ausschlagen. Wenn das Rad nach rechts gedreht wird, müssen, wie im oberen Bild zu erkennen, die Räder nach rechts ausschlagen. -
Seite 14: Simulatoreinsatz
Simulatoreinsatz Der Sender der CCX Pro 2,4 Fernsteuerung kann auch zur Ansteuerung eines Simulators eingesetzt werden, um ein Fahrzeug am PC oder Notebook zu steuern. Dazu benötigen Sie ein optional zu erwerbendes Adapterkabel. Der Klinkenstecker muss mit der DSC-Buchse des Senders, der USB-Stecker mit dem PC/Notebook verbunden werden, wie im folgenden Bild dargestellt. - Seite 15 Notizen/Notice...
