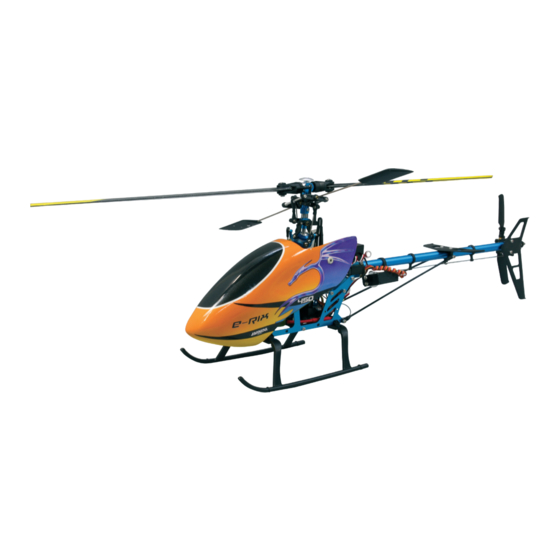

Jamara E-Rix 450 Gebrauchsanleitung
Inhaltsverzeichnis

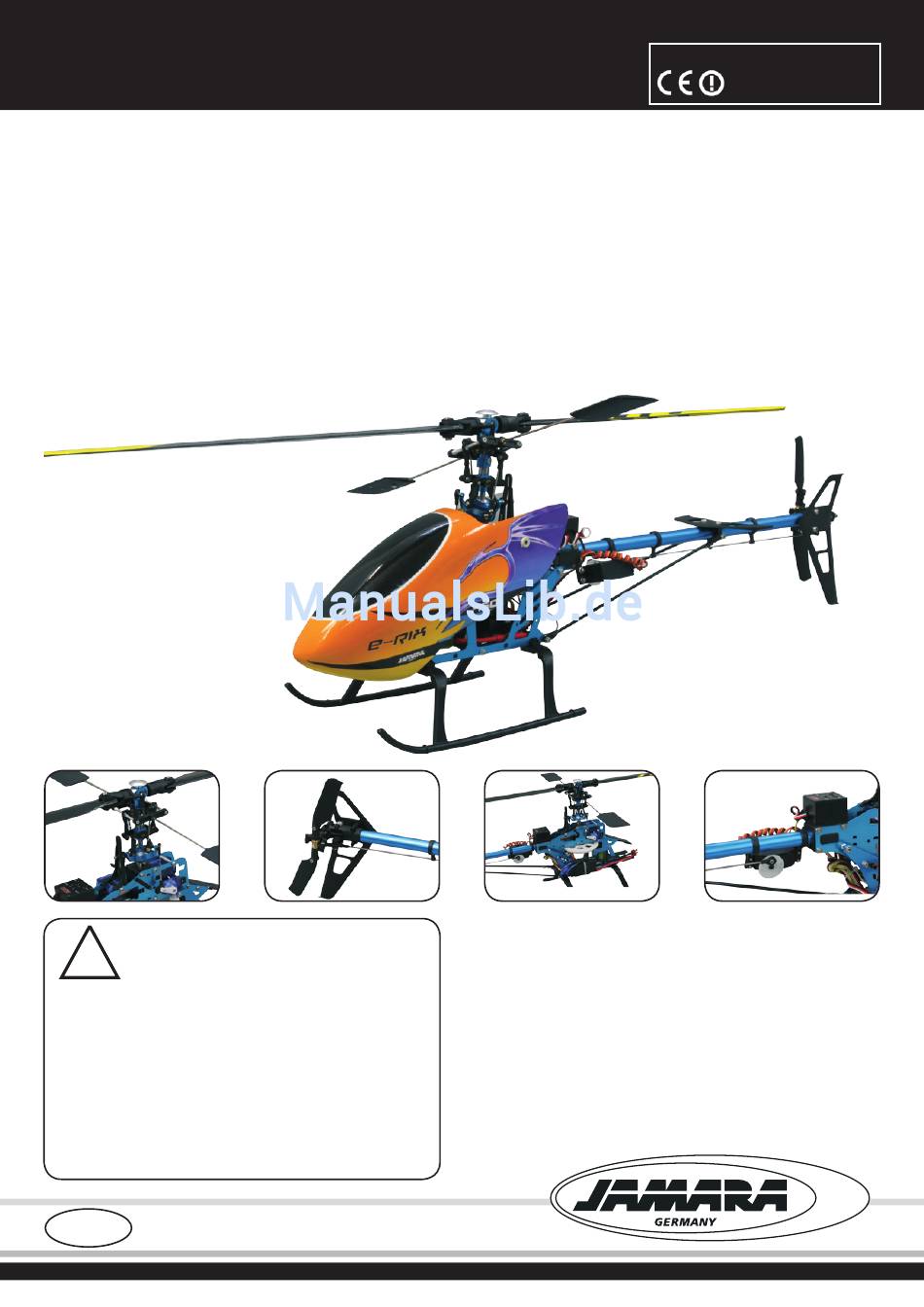

E-Rix 450
Gebrauchsanleitung
Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und
bewahren Sie diese bitte auch nach Abschluss der Montage gut
auf!
Vorsichtsmaßnahmen
!
Dieses Modell ist kein Spielzeug!
Geeignet für Personen ab 14 Jahren!
* Modellbau-Einsteiger sollten sich Hilfe von Personen mit
Modellbau-Erfahrung holen, um einen sicheren Betrieb zu
gewährleisten.
* Montieren Sie den Kit nur an Plätzen außerhalb der
Reichweite von Kinder.
* Beachten Sie Vorsichtsmaßnahmen beim
Zusammenbau des Modells. Sie sind für diese Modell-
montage und für einen sicheren Betrieb selbst
verantwortlich.
* Halten Sie die Gebrauchsanleitung griffbereit, auch nach
Abschluss der Montagearbeiten.
D
RTF Gas links
Art.-Nr.
RFT Gas rechts
Art.-Nr.
ARF
Art.-Nr.
Zugelassen in:
D, A, E, GB, F, B, DK,
PL, FIN, GR, P, I, CH
03 1545
03 1546
03 1547
Inhaltsverzeichnis
Verwandte Anleitungen für Jamara E-Rix 450
Inhaltszusammenfassung für Jamara E-Rix 450
- Seite 1 Zugelassen in: D, A, E, GB, F, B, DK, PL, FIN, GR, P, I, CH E-Rix 450 03 1545 RTF Gas links Art.-Nr. Gebrauchsanleitung 03 1546 Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und RFT Gas rechts Art.-Nr.
-
Seite 2: Inhaltsverzeichnis
- Stellen Sie den Gassteuerknüppel am Sender immer in Modell betreiben. die Leerlaufposition. Allgemeine Hinweise Da der Firma JAMARA e.K. sowohl eine Kontrolle der Handhabung, Achtung! die Einhaltung der Montage- und Betriebshinweise, so wie der In einigen Ländern ist es vorgeschrieben für den Betrieb eines Einsatz des Modells und dessen Wartung nicht möglich ist, kann... -
Seite 3: Technische Daten
Fernsteuerung 6 Kanal Motor Brushless Konformitätserklärung Hiermit erklärt Jamara e. K., dass das Modell „FCX 6 - 2,4 GHz“ den Einschlägige EG-Richtlinien einschlägigen EG-Richtlinien (insbesondere den neben benannten) entspricht und die Serie entsprechend gefertigt wird. (R&TTE) Funktechnische Einrichtungen (FTEG) 1999/5/EG Set enthält Sender und Empfänger. -
Seite 4: Wartung Des Hubschraubers
Wartung des Hubschraubers Heckrotor-System Das wichtigste für einen dauerhaften optimalen Erfolg mit Ihrem neuen Hubschrauber ist eine ständige Wartung und Kontrolle der 1. Säubern Sie den Heckrotor regelmäßig, vor allem wenn Sie in einzelnenKomponenten des Hubschraubers. Außerdem müssen Sie höherem Gras landen bzw. starten mussten. den Hubschrauber ständig warten, um Problemen vorzubeugen 2. -
Seite 5: Bedienelemente Am Sender
Bedienelemente am Sender ???????? (Sender bei ARF nicht enthalten) Bedienelemente des Sendes im Mode 1: 1 Antenne 2 Trimmung Pitch 3 Schalter A 4 Trimmung Gas 5 Querruder / Gas 6 Trimmung Querruder 7 Ein- / Aus-Schalter 8 Binde Taster / Reichweitentest 9 LED 10 Trimmung Seitenruder 11 Höhen- / Seitenruder... -
Seite 6: Empfängeranschluß
Empfängeranschluß Das nebenstehende Bild zeigt die Belegung der Anschlüsse. Rollservo 2 Gyro Heck Nick Rollservo 1 Kreiselanschluß 1 Wegeinstellung (Limit) 2 Status-LED 3 Verzögerung (Delay) 4 Digital ON/OFF-Schalter 5 REV/NOR-Schalter 6 Anschluß um Einstellen der Kreiselemp- findlichkeit (Kanal 5) 7 Anschluß Empfänger Heckrotor 8 Anschluß... -
Seite 7: Inbetriebnahme
Inbetriebnahme Der eingebaute Kreisel ist ein Mini-Kreisel, dementsprechend sind 3. Servo Wegeinstellung (Limit) die Einstellregler sehr klein. Gehen Sie daher äußerst vorsichtig bei Am nebenstehenden Regler kann allen Einstellarbeiten vor und benutzen Sie einen Mini-Schrauben- der maximale Servoweg des dreher. Heckrotorservos, unabhängig von der Vorgabe am Sender, 1. -
Seite 8: Steuerungssystem Prüfen
Steuerungssystem prüfen Überprüfen Sie die Steuerreaktionen des Hubschraubers genau. Mode 1 Mode 2 Gas-/Pitchfunktion Aufsteigen Absinken Heckfunktion Rechtskurve Linkskurve Vorwärts Rückwärts Nickfunktion Vorwärts kreisen Rückwärts kreisen Rollfunktion Links schweben Rechts schweben Links kreisen Rechts kreisen... -
Seite 9: Pitch- Und Gaseinstellungen
Pitch- und Gaseinstellungen Knüppelposition ganz vorn / Gas 100 %, Pitch +9° bis +11° Knüppelposition in Schwebeflugpostition / Gas 65 % bis 70 %, Pitch +5° bis +6° Knüppelposition ganz hinten / Gas 0 %, Pitch -5° bis -6° Normalflug Gaskurve Schwebeflug Pitch 100 % Vollgas... -
Seite 10: Einstellungen Für 3-D Flüge
Einstellungen für 3-D Flüge Knüppelposition ganz vorn / Gas 100 %, Pitch +9° bis +11° Knüppelposition in der Mitte / Gas 90 %, Pitch 0° Knüppelposition ganz hinten / Gas 100 %, Pitch -9° bis -11° 3D-Flug Gaskurve für 3D-Flüge Pitch 100 % vorn +9°... -
Seite 11: Hauptrotor Ausrichten
Hauptrotor ausrichten Einstellpunkt für Klebestreifen Wenn man den Hauptrotor ersetzt, ist es notwendig, die Rotor- blätter zuerst auszubalancieren. Schrauben Sie die Hauptrotorblät- ter zusammen (siehe Abb.) Die Hauptrotorblätter werden richtig balanciert, wenn sie genau horizontal stehen. Wenn nicht, sind die Rotorblätter nicht im Gleichgewicht. Dieses wird durch das anbringen eines transparenten Klebestreifens auf das leichtere Rotorblatt behoben. -
Seite 12: Hinweise Zum Betreiben Von Lipo-Akkus
Zustand lagern! werden. - Bei längerer Lagerzeit sollte der Ladezustand gelegentlich Jamara e.K. empfiehlt, die Zellen nur mit dem Ladekabel der Fern- kontrolliert werden. steuerung zu laden. Bei Benutzung anderer Ladegeräte oder bei - Der Inhalt der Zelle ist schädlich für Haut und Auge. -
Seite 13: Aufladen Des Flugakkus
Aufladen des Flugakkus 1 Netzstecker 2 Balancer 3 Akku Schließen Sie das Steckernetzteil (nicht enthalten) an eine Wechselstromsteckdose an und verbinden Sie das Kabel mit dem Ladegerät (nicht enthalten). Schließen Sie den Stecker des Akkus an das Ladegerät an. Der Ladevorgang startet automatisch. Lassen Sie den Akku während des Ladevorgangs nie unbeaufsich- tigt! Um eine Überladung zu vermeiden, sollten Sie alle 20 min. -
Seite 14: Montage
Montage 03 1794 03 1701 03 1700 03 1732 03 1702 03 1705 03 1705 03 1709 03 1703 03 1708 03 1706 03 1704 03 1707 03 1736 03 1720 03 1719... - Seite 15 Montage 16 0158 03 1713 03 1710 03 1714 03 1749 03 1712 03 1715 03 1716 03 1793 03 1711 03 1723 03 1717 03 1721...
- Seite 16 Montage 03 1726 03 1722 03 1725 03 1730 03 1729 03 1727 inkl. Riemen 03 1724 03 1728 03 1731 Montage Zahnriemen Vorne Hinten 03 1726 Achtung! 1. Schieben Sie die Kerbe im Heckausleger über die Nase auf der Innenseite der Halterung im Hauptrahmen. 2.
-
Seite 17: Ersatzteilliste
Ersatzteilliste Art.-Nr. Bezeichnung Art.-Nr Bezeichnung 031700 Rotor Zentralstück 031728 Heckrotoranlenkung 031701 Blatthalter 031729 Heckrotorzentralstück 031702 Paddelstangenhalter 031730 Heckrotorblatt VE2 031703 Schiebehülse 031731 Heckrotorwelle 031704 Mischerarme 031732 Blattlagerwelle 031705 Paddelstangenanlenkung 031733 Hauptrahmen Verbindungsteile 031706 Taumelscheibe 031734 Unterlegscheiben und Schrauben 031707 Steuerstangen 031735 Hauptrotor-Kleinteile 031708... - Seite 18 Notizen...
