Voraussetzungen
Werkzeug
Vorgehensweise
AZURA® Detektor DAD 6.1L, DAD 2.1L, MWD 2.1L Betriebsanleitung, V6700
Wartung und Pflege

9.5.2 Deuterium- oder Halogenlampe einbauen

Das Gerät schaltet sich ab, sobald die Lampenklappe abgenommen wird.
Das Gerät ist ausgeschaltet.
ƒ
Die Frontabdeckung ist abgenommen.
ƒ
Die alte Lampe ist ausgebaut.
ƒ
Schraubendreher Innensechskant, 2,5 mm
Leistungsminderung
Beschädigung der Lampe und ungenaue Messergebnisse durch Ab-
lagerungen möglich.
 Berühren Sie den Glaskörper nicht mit bloßen Händen.
 Tragen Sie Handschuhe.
 Verwenden Sie ein sauberes, weiches Tuch zur Reinigung.
Ablauf

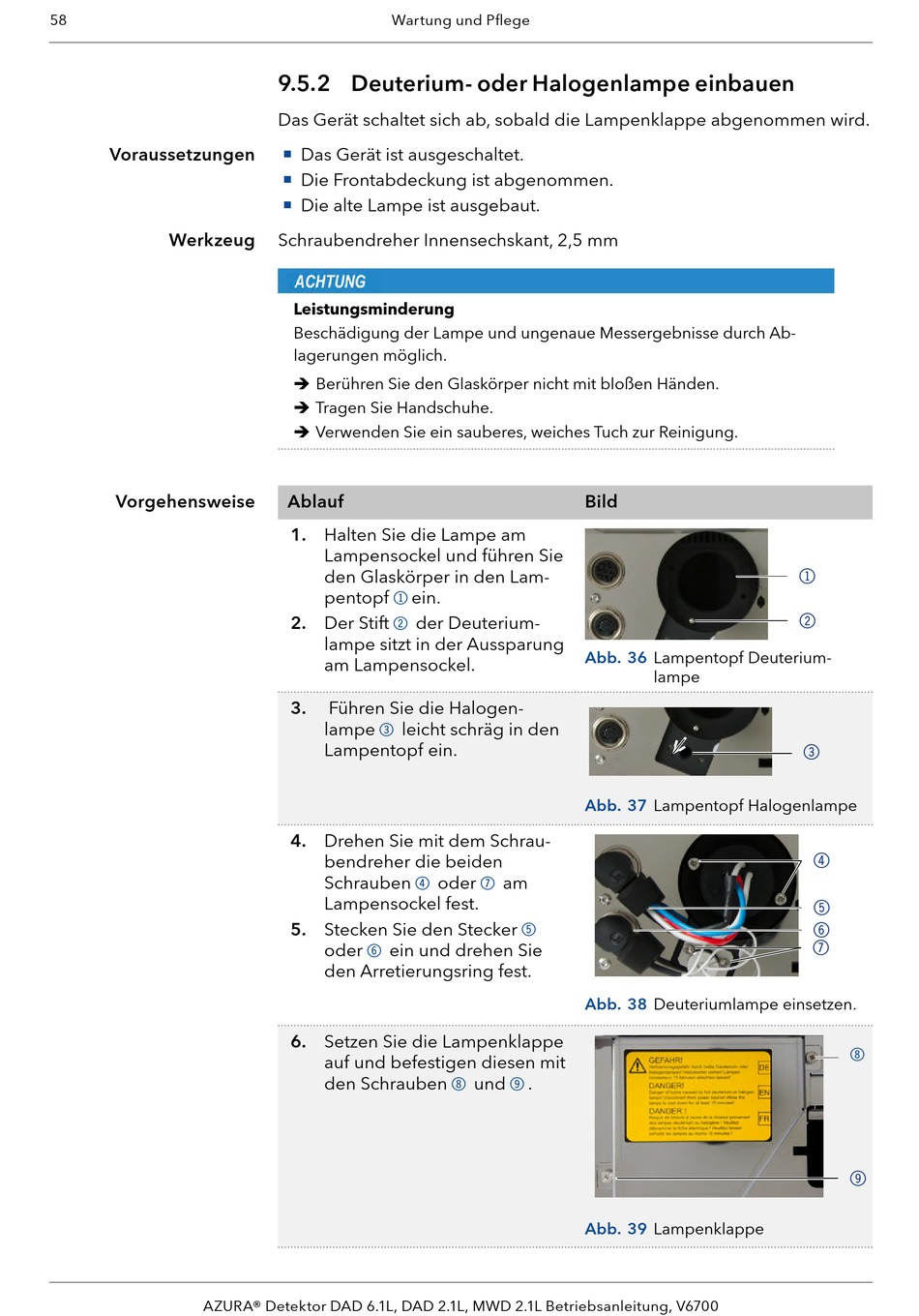

1. Halten Sie die Lampe am
Lampensockel und führen Sie
den Glaskörper in den Lam-
pentopf ein.
1
2. Der Stift der Deuterium-
2
lampe sitzt in der Aussparung
am Lampensockel.
3. Führen Sie die Halogen-
lampe leicht schräg in den
3
Lampentopf ein.
4. Drehen Sie mit dem Schrau-
bendreher die beiden
Schrauben oder
4
Lampensockel fest.
5. Stecken Sie den Stecker
oder ein und drehen Sie
6
den Arretierungsring fest.
6. Setzen Sie die Lampenklappe
auf und befestigen diesen mit
den Schrauben
8
Abb. 36
Abb. 37
am
7
5
Abb. 38
und .
9
Abb. 39
1
2
Lampentopf Deuterium-
lampe
3
Lampentopf Halogenlampe
4
5
6
7
Deuteriumlampe einsetzen.
Lampenklappe
8
9
