4.8.6 Fernsteuerung

Auf der Rückseite des Detektors befindet sich ein Stecker, der Signale
versendet und von anderen Geräten empfängt. Die Signale sind z. B.
Startsignale von einem Ventilantrieb oder Autosampler, der an den
START-Anschluss angeschlossen ist. Alle Spannungen müssen zwischen
GROUND und dem entsprechenden Event angeschlossen sein.
Elektronikdefekt
Zerstörung der Elektronik durch elektrostatische Entladung.
 Tragen Sie ein geerdetes Armband.
Bei bestimmten Anlässen oder zu Testzwecken kann die manuelle Einga-
be von Signalen zweckmäßig sein.
Senden von Steuersignalen (Events) an externe Geräte
ƒ
Öffnen und Schließen von Kontakten
ƒ
Aktivierung von 500 ms-Impulsen
ƒ
Folgenden Signale können empfangen oder gesendet werden:
Empfang von Start- und Error-Signalen externer Geräte
ƒ
Senden von Start- und Error-Signalen an externe Geräte
ƒ

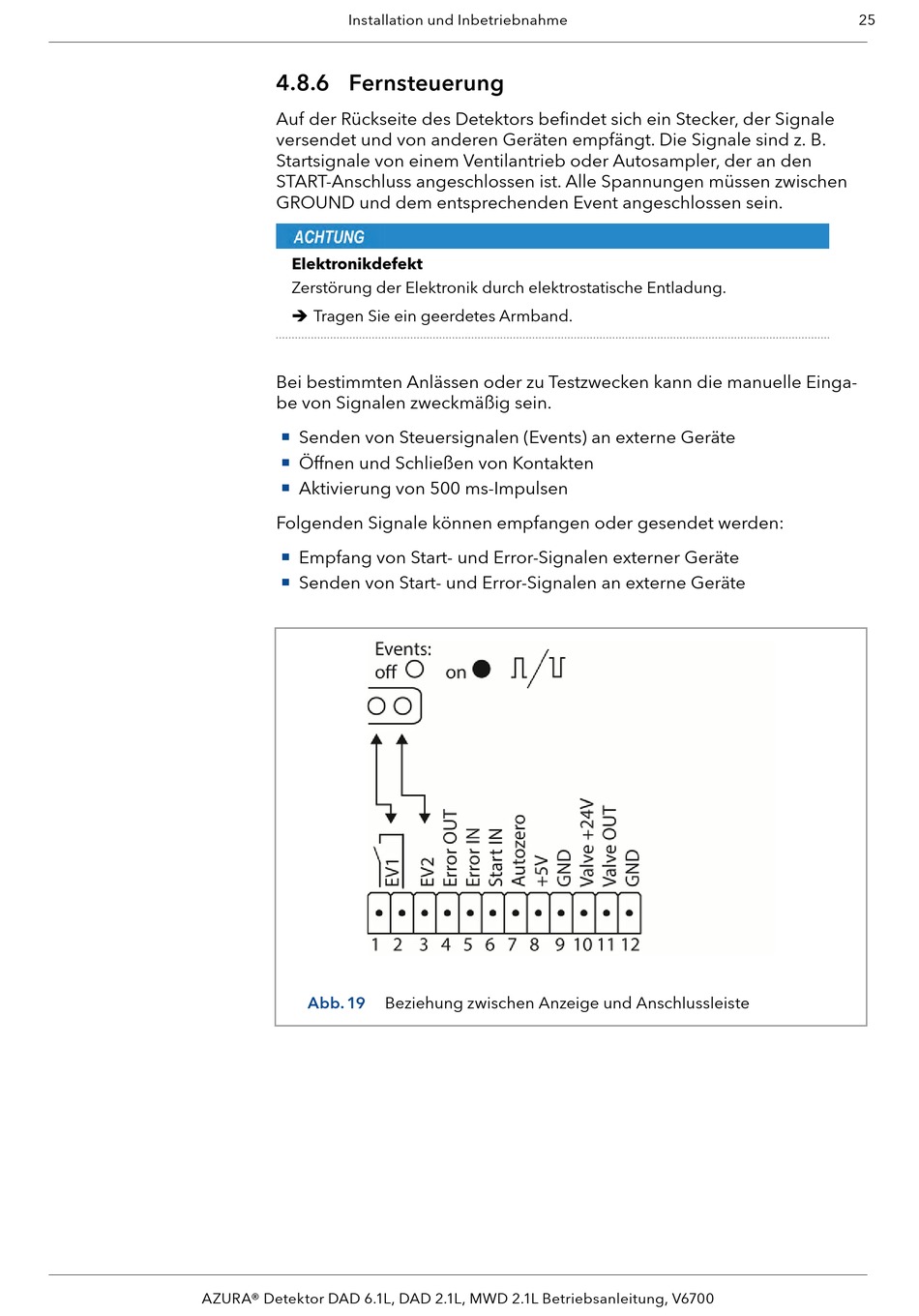

Abb. 19
