Vorgehensweise
Nächste Schritte
AZURA® Detektor DAD 6.1L, DAD 2.1L, MWD 2.1L Betriebsanleitung, V6700
Installation und Inbetriebnahme

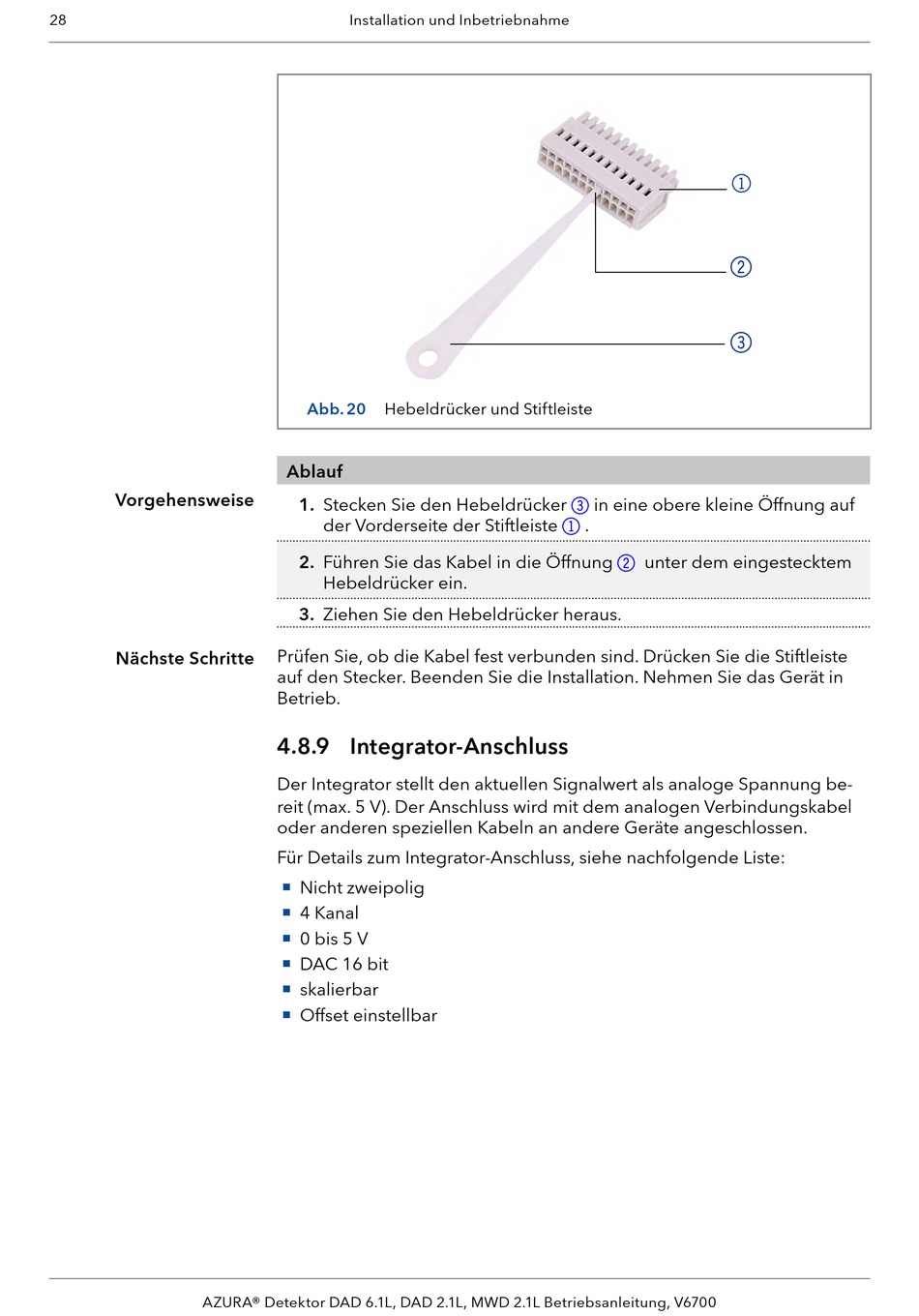

Abb. 20 Hebeldrücker und Stiftleiste
Ablauf
1. Stecken Sie den Hebeldrücker
der Vorderseite der Stiftleiste
2. Führen Sie das Kabel in die Öffnung
Hebeldrücker ein.
3. Ziehen Sie den Hebeldrücker heraus.
Prüfen Sie, ob die Kabel fest verbunden sind. Drücken Sie die Stiftleiste
auf den Stecker. Beenden Sie die Installation. Nehmen Sie das Gerät in
Betrieb.

4.8.9 Integrator-Anschluss

Der Integrator stellt den aktuellen Signalwert als analoge Spannung be-
reit (max. 5 V). Der Anschluss wird mit dem analogen Verbindungskabel
oder anderen speziellen Kabeln an andere Geräte angeschlossen.
Für Details zum Integrator-Anschluss, siehe nachfolgende Liste:
Nicht zweipolig
ƒ
4 Kanal
ƒ
0 bis 5 V
ƒ
DAC 16 bit
ƒ
skalierbar
ƒ
Offset einstellbar
ƒ
1
2
3
3
in eine obere kleine Öffnung auf
1
.
2
unter dem eingestecktem
