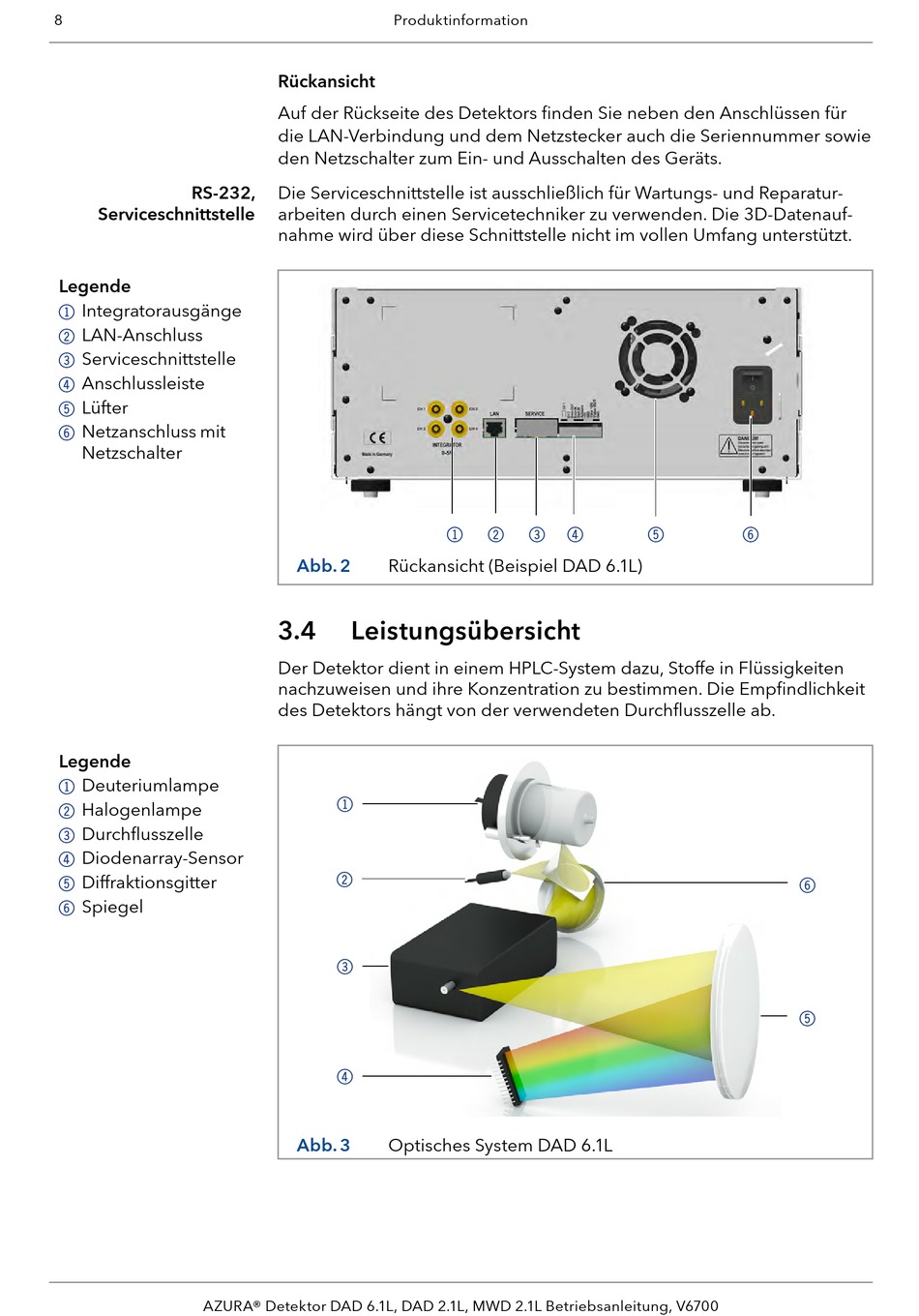

Leistungsübersicht - Knauer AZURA DAD 6.1L Betriebsanleitung

8
RS-232,
Serviceschnittstelle
Legende
Integratorausgänge
1
LAN-Anschluss
2
Serviceschnittstelle
3
Anschlussleiste
4
Lüfter
5
Netzanschluss mit
6
Netzschalter
Legende
Deuteriumlampe
1
Halogenlampe
2
Durchflusszelle
3
Diodenarray-Sensor
4
Diffraktionsgitter
5
Spiegel
6
AZURA® Detektor DAD 6.1L, DAD 2.1L, MWD 2.1L Betriebsanleitung, V6700
Produktinformation
Rückansicht
Auf der Rückseite des Detektors finden Sie neben den Anschlüssen für
die LAN-Verbindung und dem Netzstecker auch die Seriennummer sowie
den Netzschalter zum Ein- und Ausschalten des Geräts.
Die Serviceschnittstelle ist ausschließlich für Wartungs- und Reparatur-
arbeiten durch einen Servicetechniker zu verwenden. Die 3D-Datenauf-
nahme wird über diese Schnittstelle nicht im vollen Umfang unterstützt.
1 2 3
Abb. 2 Rückansicht (Beispiel DAD 6.1L)
3.4 Leistungsübersicht
Der Detektor dient in einem HPLC-System dazu, Stoffe in Flüssigkeiten
nachzuweisen und ihre Konzentration zu bestimmen. Die Empfindlichkeit
des Detektors hängt von der verwendeten Durchflusszelle ab.
1
2
3
4
Abb. 3 Optisches System DAD 6.1L
4 5 6
6
5
