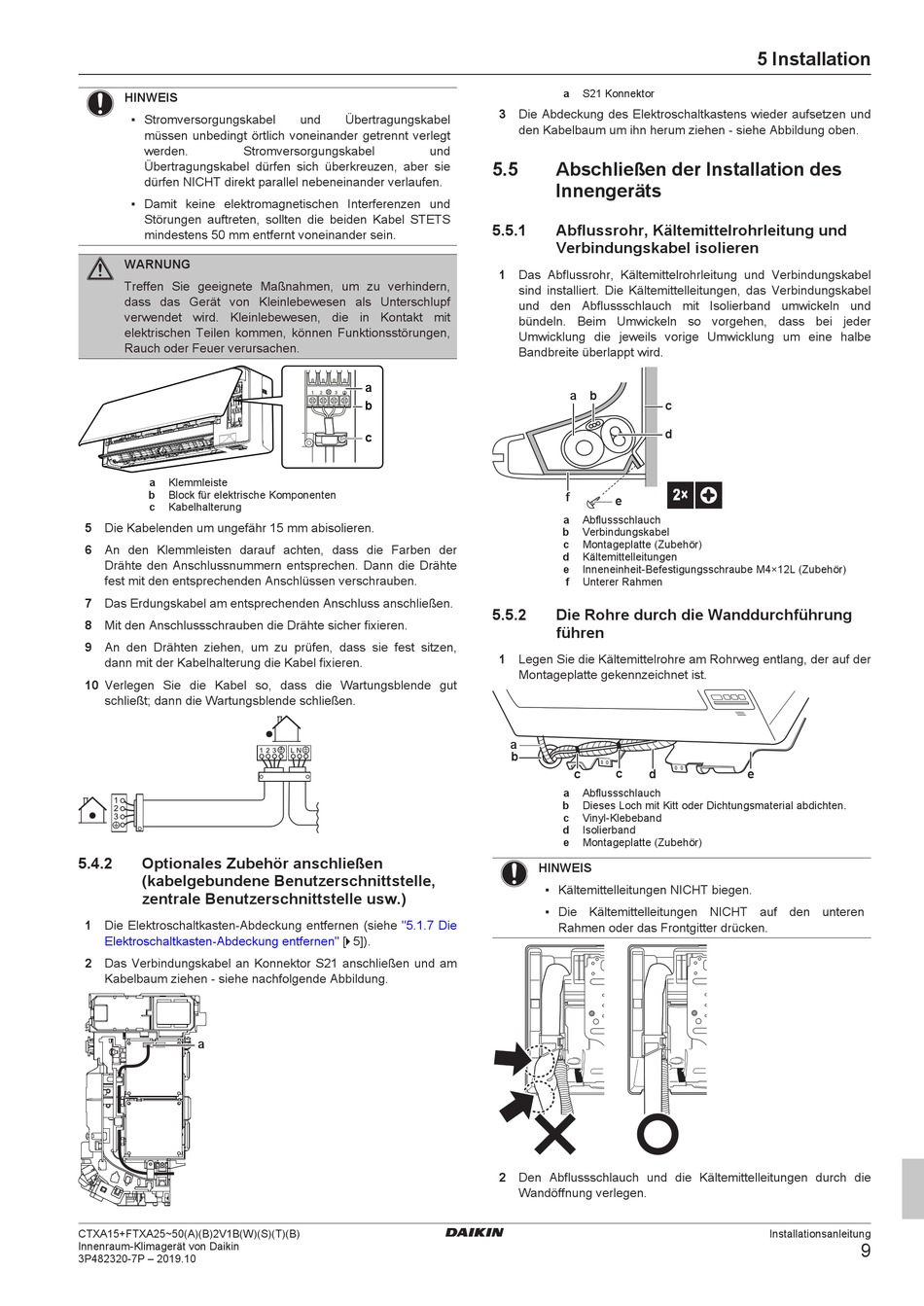

HINWEIS
▪ Stromversorgungskabel
müssen unbedingt örtlich voneinander getrennt verlegt
werden. Stromversorgungskabel
Übertragungskabel dürfen sich überkreuzen, aber sie
dürfen NICHT direkt parallel nebeneinander verlaufen.
▪ Damit keine elektromagnetischen Interferenzen und
Störungen auftreten, sollten die beiden Kabel STETS
mindestens 50 mm entfernt voneinander sein.
WARNUNG
Treffen Sie geeignete Maßnahmen, um zu verhindern,
dass das Gerät von Kleinlebewesen als Unterschlupf
verwendet wird. Kleinlebewesen, die in Kontakt mit
elektrischen Teilen kommen, können Funktionsstörungen,
Rauch oder Feuer verursachen.
a Klemmleiste
b Block für elektrische Komponenten
c Kabelhalterung
5 Die Kabelenden um ungefähr 15 mm abisolieren.
6 An den Klemmleisten darauf achten, dass die Farben der
Drähte den Anschlussnummern entsprechen. Dann die Drähte
fest mit den entsprechenden Anschlüssen verschrauben.
7 Das Erdungskabel am entsprechenden Anschluss anschließen.
8 Mit den Anschlussschrauben die Drähte sicher fixieren.
9 An den Drähten ziehen, um zu prüfen, dass sie fest sitzen,
dann mit der Kabelhalterung die Kabel fixieren.
10 Verlegen Sie die Kabel so, dass die Wartungsblende gut
schließt; dann die Wartungsblende schließen.
5.4.2 Optionales Zubehör anschließen
(kabelgebundene Benutzerschnittstelle,
zentrale Benutzerschnittstelle usw.)
1 Die Elektroschaltkasten-Abdeckung entfernen (siehe
Elektroschaltkasten-Abdeckung
2 Das Verbindungskabel an Konnektor S21 anschließen und am
Kabelbaum ziehen - siehe nachfolgende Abbildung.
a
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)
Innenraum-Klimagerät von Daikin
3P482320-7P – 2019.10
und Übertragungskabel
und
a
b
c
"5.1.7 Die
entfernen" [ 4 5]).
a S21 Konnektor
3 Die Abdeckung des Elektroschaltkastens wieder aufsetzen und
den Kabelbaum um ihn herum ziehen - siehe Abbildung oben.
5.5 Abschließen der Installation des
Innengeräts
5.5.1 Abflussrohr, Kältemittelrohrleitung und
Verbindungskabel isolieren
1 Das Abflussrohr, Kältemittelrohrleitung und Verbindungskabel
sind installiert. Die Kältemittelleitungen, das Verbindungskabel
und den Abflussschlauch mit Isolierband umwickeln und
bündeln. Beim Umwickeln so vorgehen, dass bei jeder
Umwicklung die jeweils vorige Umwicklung um eine halbe
Bandbreite überlappt wird.
a b
c
d
f
e
a Abflussschlauch
b Verbindungskabel
c Montageplatte (Zubehör)
d Kältemittelleitungen
e Inneneinheit-Befestigungsschraube M4×12L (Zubehör)
f Unterer Rahmen
5.5.2 Die Rohre durch die Wanddurchführung
führen
1 Legen Sie die Kältemittelrohre am Rohrweg entlang, der auf der
Montageplatte gekennzeichnet ist.
a
b
c
c d
a Abflussschlauch
b Dieses Loch mit Kitt oder Dichtungsmaterial abdichten.
c Vinyl-Klebeband
d Isolierband
e Montageplatte (Zubehör)
HINWEIS
▪ Kältemittelleitungen NICHT biegen.
▪ Die Kältemittelleitungen NICHT auf den unteren
Rahmen oder das Frontgitter drücken.
2 Den Abflussschlauch und die Kältemittelleitungen durch die
Wandöffnung verlegen.
5 Installation
2×
e
