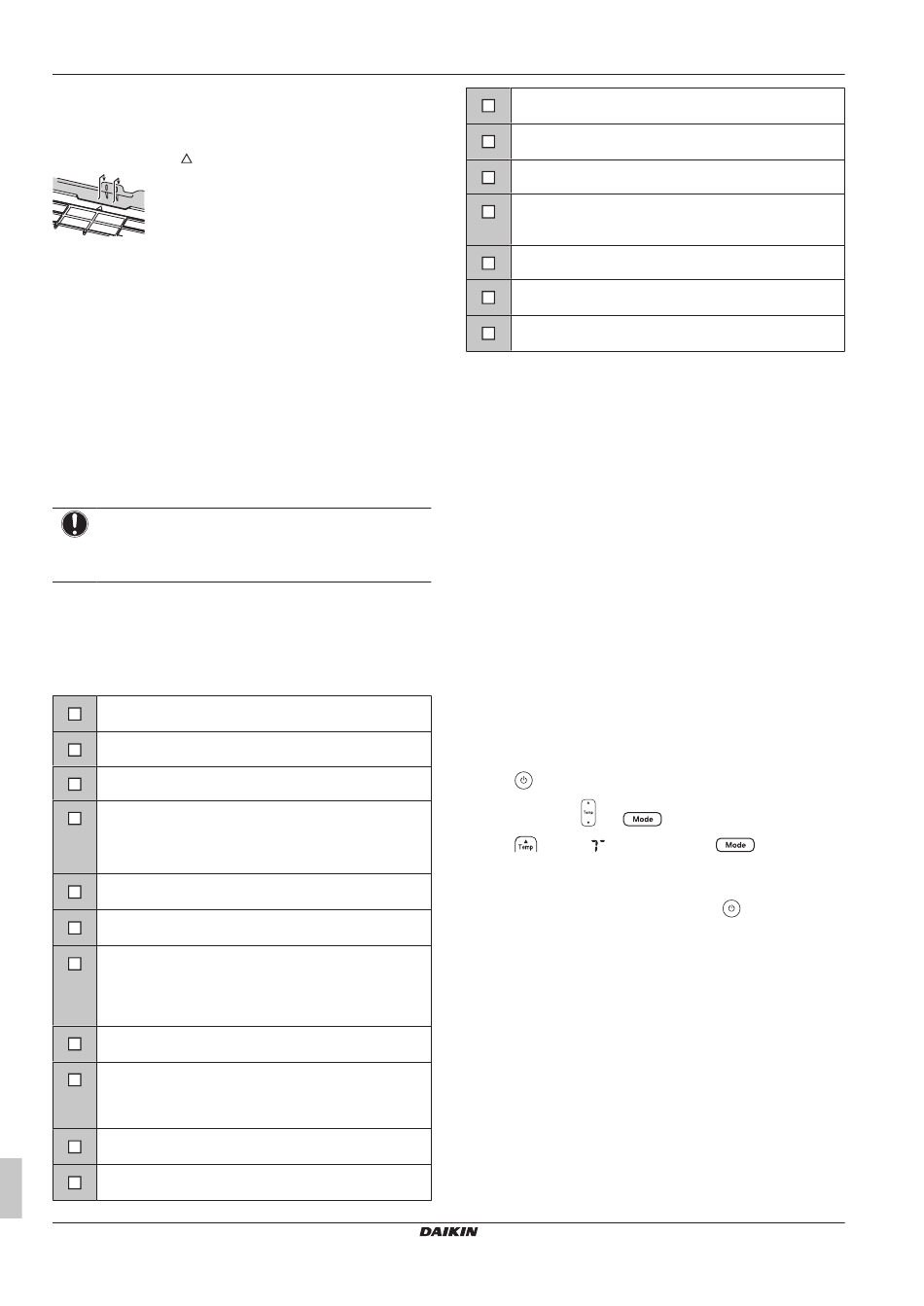

6 Inbetriebnahme

5.5.3
Die Einheit auf der Montageplatte
befestigen
1 Die
Inneneinheit
auf
die
Benutzen Sie die " "-Markierungen zur Orientierung.
2 Drücken Sie mit beiden Händen auf den unteren Rahmen der
Einheit, um sie auf die unteren Haken der Montageplatte zu
setzen. Darauf achten, dass die Kabel NICHT eingequetscht
werden.
Hinweis:
Achten Sie darauf, dass sich das Verbindungskabel
NICHT an der Inneneinheit verfangen kann.
3 Drücken Sie mit beiden Händen auf die untere Kante der
Inneneinheit, damit sie fest auf den Haken der Montageplatte
einrastet.
4 Die Inneneinheit mit den 2 Inneneinheit-Befestigungsschrauben
M4×12L (Zubehör) auf der Montageplatte befestigen.
6
Inbetriebnahme
HINWEIS
IMMER
die
Einheit
Drucksensoren / Druckschalter betreiben. SONST könnte
der Verdichter durchbrennen.
6.1

Checkliste vor Inbetriebnahme

Überprüfen Sie erst die unten aufgeführten Punkte, nachdem die
Einheit
installiert
worden
ist.
durchgeführt worden sind, muss die Einheit geschlossen werden.
Nach Schließen der Einheit diese einschalten.
Sie haben die vollständigen Installationsanweisungen wie
im Monteur-Referenzhandbuch aufgeführt, gelesen.
Die Inneneinheiten sind ordnungsgemäß installiert.
Das Außengerät ist ordnungsgemäß montiert.
Lufteinlass und Luftauslass
Vergewissern Sie sich, dass Lufteinlass und Luftauslass
der Einheit NICHT durch Papier, Pappe oder andere
Materialien verstopft sind.
Es
gib
keine
fehlenden
Phasenumkehr.
Die
Kältemittelrohre
thermisch isoliert.
Abfluss
Darauf achten, dass Kondenswasser reibungslos abläuft.
Mögliche
Folge:
Kondensierendes
tropfen.
Das System ist ordnungsgemäß geerdet und die
Erdungsklemmen sind festgezogen.
Größe und Ausführung der Sicherungen oder der vor Ort
installierten
Schutzvorrichtungen
Angaben in diesem Dokument und sind NICHT bei der
Prüfung ausgelassen worden.
Die Versorgungsspannung stimmt mit der auf dem
Typenschild des Geräts angegebenen Spannung überein.
Die angegebenen Kabel werden als Verbindungskabel
verwendet.
Installationsanleitung
10
Wandhalterungshaken
setzen.
mit
Thermistoren
und/oder
Nachdem
alle
Überprüfungen
Phasen
und
keine
(Gas
und
Flüssigkeit)
sind
Wasser
könnte
entsprechen
den
Die
Inneneinheit
Benutzerschnittstelle.
Es gibt KEINE losen Anschlüsse oder beschädigte
elektrische Komponenten im Schaltkasten.
Der Isolationswiderstand des Verdichters ist OK.
Es gibt KEINE beschädigten Komponenten oder
zusammengedrückte Rohrleitungen in den Innen- und
Außengeräten.
Es gibt KEINE Kältemittel-Leckagen.
Es ist die richtige Rohrgröße installiert und die Rohre sind
ordnungsgemäß isoliert.
Die Sperrventile (Gas und Flüssigkeit) am Außengerät
sind vollständig geöffnet.
6.2
Probelauf durchführen
Voraussetzung: Die Spannung der Stromversorgung MUSS im
angegebene Bereich liegen.
Voraussetzung: Der Probelauf kann im Kühl- oder im Heizmodus
durchgeführt werden.
Voraussetzung: Der Probelauf muss in Übereinstimmung mit den
Beschreibungen
in
der
Betriebsanleitung
durchgeführt werden. Beim Probelauf ist zu prüfen, dass alle
Funktionen und Komponenten ordnungsgemäß funktionieren.
1 In der Betriebsart Kühlen die niedrigste programmierbare
Temperatur auswählen. In der Betriebsart Heizen die höchste
programmierbare Temperatur auswählen. Falls erforderlich
kann der Probelauf deaktiviert werden.
2 Nach Durchführung des Probelaufs die Temperatur auf eine
normale Stufe stellen. Bei Betriebsart Kühlen: 26~28°C bei
Betriebsart Heizen: 20~24°C.
3 Wird die Einheit auf AUS geschaltet, beendet das System den
Betrieb nach 3 Minuten.
6.2.1
Durch Benutzung der
Benutzerschnittstelle einen Probelauf
durchführen
1 Auf
drücken, um das System einzuschalten.
2 Gleichzeitig auf
und
3 Auf
drücken,
auswählen und auf
Ergebnis: Der Probelauf wird automatisch nach rund 30  Minuten
beendet.
4 Wollen Sie den Betrieb eher stoppen, auf
7

Technische Daten

▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der
regionalen Website Daikin (öffentlich zugänglich).
▪ Der vollständige Satz der jüngsten technischen Daten ist
verfügbar auf dem Daikin Business Portal (Authentifizierung
erforderlich).
7.1

Schaltplan

Der Elektroschaltplan gehört zum Lieferumfang der Einheit und
befindet sich auf der Innenseite der Außeneinheit (Unterseite
der oberen Abdeckung).
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)
empfängt
die
Signale
der
der
Inneneinheit
drücken.
drücken.
drücken.
Innenraum-Klimagerät von Daikin
3P482320-7P – 2019.10
