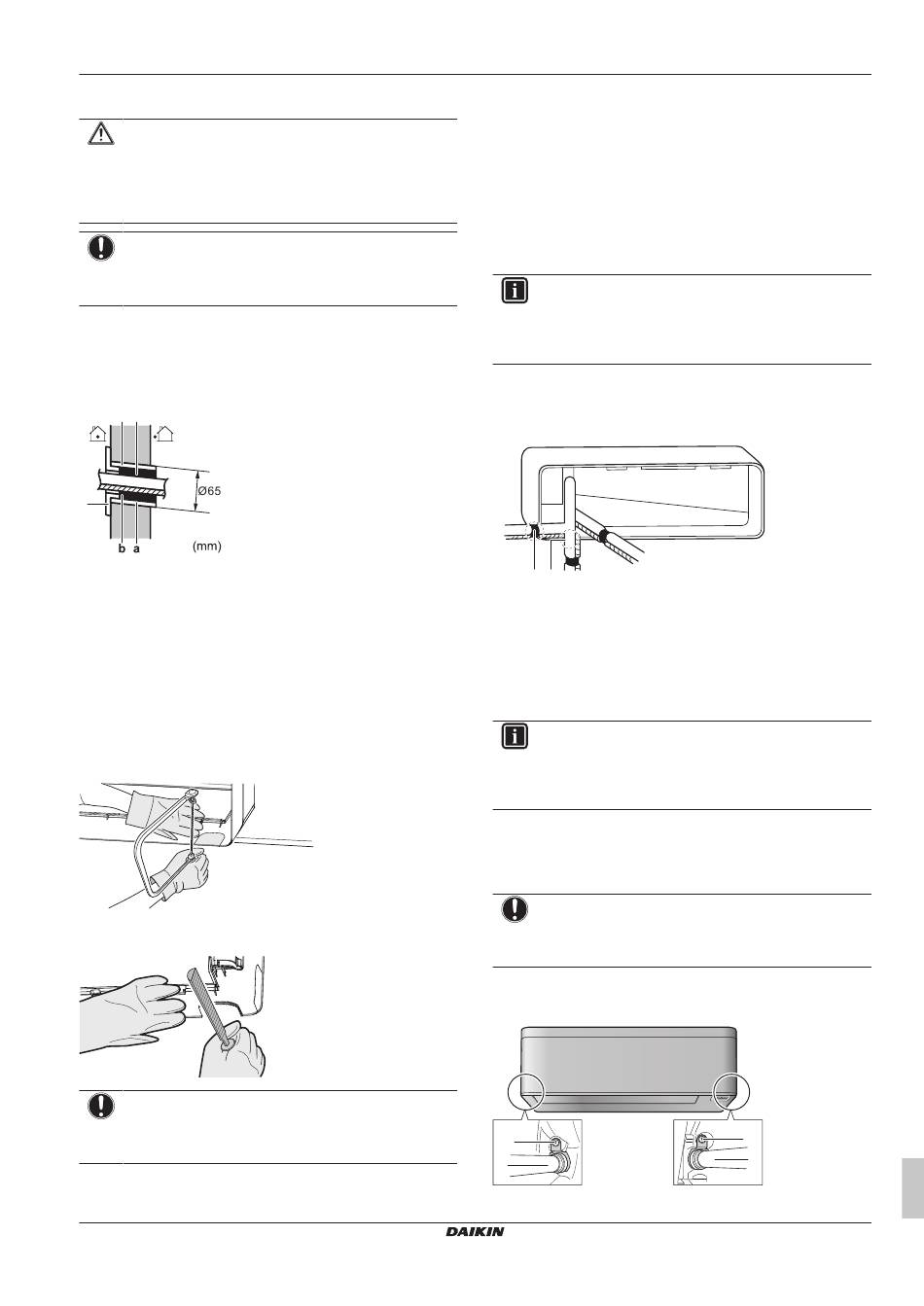

5.2.2

Ein Loch in die Wand bohren

ACHTUNG
Bei Wänden, die einen
Metallplatte enthalten, benutzen Sie eine in die Wand
eingebettete Rohrleitung mit einer Wandabdeckung bei der
Wanddurchführungsöffnung,
Stromschlaggefahr oder Brandgefahr entstehen können.
HINWEIS
Denken Sie daran, die Zwischenräume um die Rohre
herum mit Dichtungsmaterial (bauseitig zu liefern) zu
füllen, damit kein Wasser eindringen kann.
1 Bohren Sie durch die
Wanddurchführungsöffnung, die nach außen hin ein Gefälle
nach unten aufweist.
2 In das Loch ein in die Wand eingebettetes Rohr einsetzen.
3 In das Wandrohr eine Wandung einsetzen.
a b
c
a In Wand eingebettetes Rohr
b Kitt
c Abdeckung von Wanddurchführungsöffnung
4 Nach Durchführen der Verkabelung und des Verlegens der
Rohrleitungen für Kältemittel und Abfluss NICHT vergessen, die
Zwischenräume mit Kitt abzudichten.
5.2.3

Rohranschluss-Abdeckung entfernen

Um das Rohr rechts, rechts unten, links oder links unten
anzuschließen, MUSS die Rohranschluss-Abdeckung entfernt
werden.
1 Mit einer Laubsäge von der Innenseite des Frontgitters aus die
Rohranschluss-Abdeckung ausschneiden.
2 Mit einer halbrunden Nadelfeile im Schnittbereich die Grate
entfernen.
HINWEIS
KEINE Kneifzange verwenden, um die Rohranschluss-
Abdeckung zu entfernen, weil dadurch das Frontgitter
beschädigt werden würde.
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)
Innenraum-Klimagerät von Daikin
3P482320-7P – 2019.10
Metallrahmen oder eine
damit keine Hitze,
Wand eine 65 mm starke
5.2.4 Für einen Ablauf sorgen
Stellen Sie sicher, dass das Kondenswasser ordnungsgemäß
ablaufen kann. Das bedeutet:
▪ Allgemeine Richtlinien
▪ Abflussrohr an der Inneneinheit anschließen
▪ Auf Wasserleckagen prüfen
Rohranschluss rechts, hinten rechts oder unten
rechts
INFORMATION
Werksseitig ist Rohranschluss rechts vorgesehen. Für
einen Rohranschluss
Rohranschluss rechts und installieren ihn auf der linken
Seite.
1 Den Abflussschlauch unten an den Kältemittelleitungen mit
Vinyl-Klebeband befestigen.
2 Den Abflussschlauch und die Kältemittelleitungen zusammen
mit Isolierband umwickeln.
A
C
a b B
A Rohranschluss rechts
B Rohranschluss unten rechts
C Rohranschluss hinten rechts
a Bei Rohranschluss rechts hier die Rohranschluss-
Abdeckung entfernen.
b Bei Rohranschluss unten rechts hier die Rohranschluss-
Abdeckung entfernen.
Rohranschluss links, hinten links oder unten links
INFORMATION
Werksseitig ist Rohranschluss rechts vorgesehen. Für
einen Rohranschluss
Rohranschluss rechts und installieren ihn auf der linken
Seite.
1 Auf der rechten Seite die Befestigungsschraube der Isolation
entfernen und den Abflussschlauch entfernen.
2 Auf der linken Seite die Ablassschraube entfernen und auf der
rechten Seite installieren.
HINWEIS
Beim Einsetzen der Ablassschraube KEIN Schmieröl
verwenden (Kältemittel-Öl). Die Ablassschraube könnte
darunter leiden, sodass sie undicht werden könnte.
3 Auf der linken Seite den Abflussschlauch einführen und nicht
vergessen, ihn mit der Befestigungsschraube zu fixieren, weil
sonst Wasser austreten könnte.
a
b
a Befestigungsschraube der Isolation
b Abflussschlauch
5 Installation
links entfernen Sie den
links entfernen Sie den
a
b
