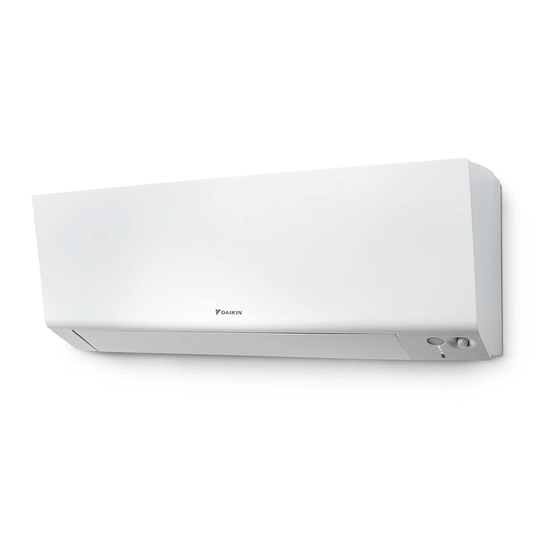

Daikin CTXM15R2V1B Installationsanleitung
Innenraum-klimagerät
Vorschau ausblenden
Andere Handbücher für CTXM15R2V1B:
- Referenz für benutzer (64 Seiten) ,
- Referenz für installateure (60 Seiten) ,
- Betriebsanleitung (20 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Installationsanleitung
Innenraum-Klimagerät von Daikin
CTXM15R2V1B
CTXM15R5V1B
FTXM20R2V1B
FTXM20R5V1B
FTXM25R2V1B
FTXM25R5V1B
FTXM35R2V1B
FTXM35R5V1B
FTXM42R2V1B
FTXM42R5V1B
FTXM50R2V1B
FTXM60R2V1B
FTXM71R2V1B
ATXM20R2V1B
ATXM20R5V1B
ATXM25R2V1B
ATXM25R5V1B
ATXM35R2V1B
Installationsanleitung
ATXM35R5V1B
Deutsch
Innenraum-Klimagerät von Daikin
ATXM50R2V1B
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Daikin CTXM15R2V1B
Inhaltszusammenfassung für Daikin CTXM15R2V1B
- Seite 1 Installationsanleitung Innenraum-Klimagerät von Daikin CTXM15R2V1B CTXM15R5V1B FTXM20R2V1B FTXM20R5V1B FTXM25R2V1B FTXM25R5V1B FTXM35R2V1B FTXM35R5V1B FTXM42R2V1B FTXM42R5V1B FTXM50R2V1B FTXM60R2V1B FTXM71R2V1B ATXM20R2V1B ATXM20R5V1B ATXM25R2V1B ATXM25R5V1B ATXM35R2V1B Installationsanleitung ATXM35R5V1B Deutsch Innenraum-Klimagerät von Daikin ATXM50R2V1B...
-
Seite 2: Inhaltsverzeichnis
Anschließen der Kältemittelleitung ..........Neueste Ausgaben der mitgelieferten Dokumentation können auf der 6.2.1 So schließen Sie die Kältemittelleitung an das regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler Innengerät an.............. verfügbar sein. 7 Elektroinstallation Die Original-Dokumentation ist auf Englisch verfasst. Bei der... -
Seite 3: Besondere Sicherheitshinweise Für Installateure
Elektriker durchgeführt werden und der gültigen Gesetzgebung entsprechen. ▪ Nehmen Elektroanschlüsse festen Kabelleitungen vor. ▪ Alle bauseitig zu liefernden Komponenten und alle elektrischen Installationen MÜSSEN der gültigen Gesetzgebung entsprechen. CTXM15+FTXM20~42+ATXM20~35R2/5V1B + Installationsanleitung FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 3P482320-11R – 2020.06... -
Seite 4: Über Die Verpackung
▪ Abstände. Installieren Sie die Einheit mindestens 1,8 m über dem Fußboden und achten Sie darauf, dass in Bezug auf Wände und INFORMATION Decke folgende Abstände eingehalten werden: ▪ Hiermit erklärt Daikin Industries Czech Republic s.r.o., dass innerhalb dieser Einheit befindliche Funkgerätetyp der Richtlinie 2014/53/EU entspricht. -
Seite 5: Öffnen Der Inneneinheit
Flügelblatt). Das linke Flügelblatt zur Mitte schieben und aushängen. Das rechte Flügelblatt zur Mitte schieben, um es Achse auszuhängen. mittleren Verbindungspunkte trennen. INFORMATION Die entfernte Rohranschluss-Abdeckung kann im Fach der Montageplatte untergebracht werden. CTXM15+FTXM20~42+ATXM20~35R2/5V1B + Installationsanleitung FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 3P482320-11R – 2020.06... -
Seite 6: Ein Loch In Die Wand Bohren
Um das Rohr rechts, rechts unten, links oder links unten 3 In das Wandrohr eine Wandung einsetzen. anzuschließen, MUSS die Rohranschluss-Abdeckung entfernt werden. 1 Mit einer Laubsäge von der Innenseite des Frontgitters aus die Rohranschluss-Abdeckung ausschneiden. Installationsanleitung CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 3P482320-11R – 2020.06... -
Seite 7: Abflussrohr Anschließen
Werksseitig ist Rohranschluss rechts vorgesehen. Für einen Rohranschluss links entfernen Rohranschluss rechts und installieren ihn auf der linken Seite. 1 Auf der rechten Seite die Befestigungsschraube der Isolation entfernen und den Abflussschlauch entfernen. CTXM15+FTXM20~42+ATXM20~35R2/5V1B + Installationsanleitung FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 3P482320-11R – 2020.06... -
Seite 8: Installation Der Leitungen
Bei Beschädigungen des Stromversorgungskabels MUSS 12,7 mm (1/2") 14~16 mm ≥13 mm dieses vom Hersteller, dessen Vertreter oder einer entsprechend qualifizierten Fachkraft ausgewechselt 15,9 mm (5/8") 16~20 mm ≥13 mm werden, um Gefährdungsrisiken auszuschließen. Installationsanleitung CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 3P482320-11R – 2020.06... -
Seite 9: Spezifikationen Der Standardelektroteile
Beim Umwickeln so vorgehen, dass bei jeder die Enden mit Isolierband umwickeln. Umwicklung die jeweils vorige Umwicklung um eine halbe Bandbreite überlappt wird. 4 Das Ende des Kabels nach oben biegen. CTXM15+FTXM20~42+ATXM20~35R2/5V1B + Installationsanleitung FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 3P482320-11R – 2020.06... -
Seite 10: Die Rohre Durch Die Wanddurchführung Führen
Nachdem alle Überprüfungen durchgeführt worden sind, muss die Einheit geschlossen werden. Nach Schließen der Einheit diese einschalten. Sie haben die vollständigen Installationsanweisungen wie im Monteur-Referenzhandbuch aufgeführt, gelesen. Installationsanleitung CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 3P482320-11R – 2020.06... -
Seite 11: Probelauf Durchführen
Das System ist ordnungsgemäß geerdet und die regionalen Website Daikin (öffentlich zugänglich). Erdungsklemmen sind festgezogen. ▪ Der vollständige Satz der jüngsten technischen Daten ist Größe und Ausführung der Sicherungen oder der vor Ort verfügbar auf dem Daikin Business Portal (Authentifizierung installierten Schutzvorrichtungen entsprechen erforderlich). - Seite 12 Fehlerstrom-Schutzschalter Überlastschutz Thermoschalter Fehlerstrom Gerät Widerstand Thermistor Empfänger Endschalter Schwimmerschalter S*NG Kältemittel-Leckagen-Detektor S*NPH Druck-Sensor (hoch) S*NPL Druck-Sensor (niedrig) S*PH, HPS* Druckschalter (hoch) S*PL Druckschalter (niedrig) Thermostat S*RH Feuchtigkeitssensor Installationsanleitung CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 3P482320-11R – 2020.06...
-
Seite 16: Verantwortung Für Energie Und Umwelt
DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN.TİC. A.Ş. Gülsuyu Mahallesi, Fevzi Çakmak Caddesi, Burçak Sokak, No:20, 34848 Maltepe İSTANBUL / TÜRKİYE Tel: 0216 453 27 00 Faks: 0216 671 06 00 Çağrı Merkezi: 444 999 0 3P482320-11R Web: www.daikin.com.tr 2020.06 Verantwortung für Energie und Umwelt...
