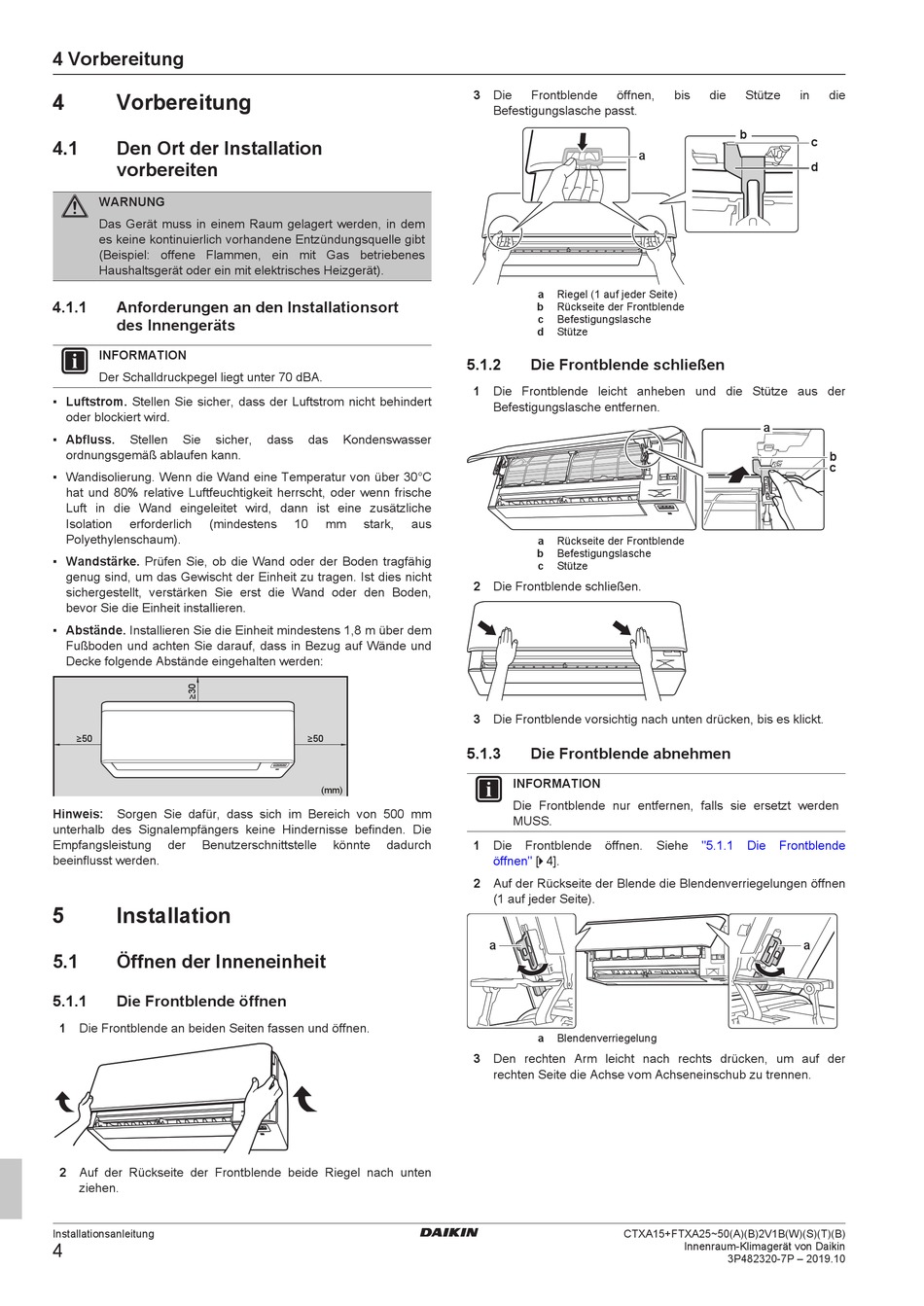

4 Vorbereitung

4 Vorbereitung
4.1 Den Ort der Installation
vorbereiten
WARNUNG
Das Gerät muss in einem Raum gelagert werden, in dem
es keine kontinuierlich vorhandene Entzündungsquelle gibt
(Beispiel: offene Flammen, ein mit Gas betriebenes
Haushaltsgerät oder ein mit elektrisches Heizgerät).
4.1.1 Anforderungen an den Installationsort
des Innengeräts
INFORMATION
Der Schalldruckpegel liegt unter 70 dBA.
▪ Luftstrom. Stellen Sie sicher, dass der Luftstrom nicht behindert
oder blockiert wird.
▪ Abfluss. Stellen Sie sicher,
ordnungsgemäß ablaufen kann.
▪ Wandisolierung. Wenn die Wand eine Temperatur von über 30°C
hat und 80% relative Luftfeuchtigkeit herrscht, oder wenn frische
Luft in die Wand eingeleitet wird, dann ist eine zusätzliche
Isolation erforderlich (mindestens
Polyethylenschaum).
▪ Wandstärke. Prüfen Sie, ob die Wand oder der Boden tragfähig
genug sind, um das Gewischt der Einheit zu tragen. Ist dies nicht
sichergestellt, verstärken Sie erst die Wand oder den Boden,
bevor Sie die Einheit installieren.
▪ Abstände. Installieren Sie die Einheit mindestens 1,8 m über dem
Fußboden und achten Sie darauf, dass in Bezug auf Wände und
Decke folgende Abstände eingehalten werden:
≥50
Hinweis: Sorgen Sie dafür, dass sich im Bereich von 500 mm
unterhalb des Signalempfängers keine Hindernisse befinden. Die
Empfangsleistung der Benutzerschnittstelle
beeinflusst werden.
5

Installation

5.1 Öffnen der Inneneinheit
5.1.1 Die Frontblende öffnen
1 Die Frontblende an beiden Seiten fassen und öffnen.
2 Auf der Rückseite der Frontblende beide Riegel nach unten
ziehen.
Installationsanleitung
4
dass das Kondenswasser
10 mm stark, aus
≥50
(mm)
könnte dadurch
3 Die Frontblende öffnen,
Befestigungslasche passt.
a
a Riegel (1 auf jeder Seite)
b Rückseite der Frontblende
c Befestigungslasche
d Stütze
5.1.2 Die Frontblende schließen
1 Die Frontblende leicht anheben und die Stütze aus der
Befestigungslasche entfernen.
a Rückseite der Frontblende
b Befestigungslasche
c Stütze
2 Die Frontblende schließen.
3 Die Frontblende vorsichtig nach unten drücken, bis es klickt.
5.1.3

Die Frontblende abnehmen

INFORMATION
Die Frontblende nur entfernen, falls sie ersetzt werden
MUSS.
1 Die Frontblende öffnen.
öffnen" [ 4 4].
2 Auf der Rückseite der Blende die Blendenverriegelungen öffnen
(1 auf jeder Seite).
a
a Blendenverriegelung
3 Den rechten Arm leicht nach rechts drücken, um auf der
rechten Seite die Achse vom Achseneinschub zu trennen.
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)
bis die Stütze in die
b
c
d
a
b
c
Siehe "5.1.1 Die Frontblende
a
Innenraum-Klimagerät von Daikin
3P482320-7P – 2019.10
