5 Installation
2 Vom Elektroschaltkasten 1 Schraube entfernen.
3 Die Elektroschaltkasten-Abdeckung nach vorne ziehen und
öffnen.
4 Die Elektroschaltkasten-Abdeckung von den 2 hinteren Haken
abnehmen.
b
a
a Schraube
b Elektroschaltkasten
c Haken hinten
5 Um die Abdeckung wieder
Elektroschalkasten an den Haken anbringen, dann den
Elektroschalkasten schließen und die Schrauben wieder
eindrehen.
5.2

Die Inneneinheit installieren

5.2.1

Die Montageplatte installieren

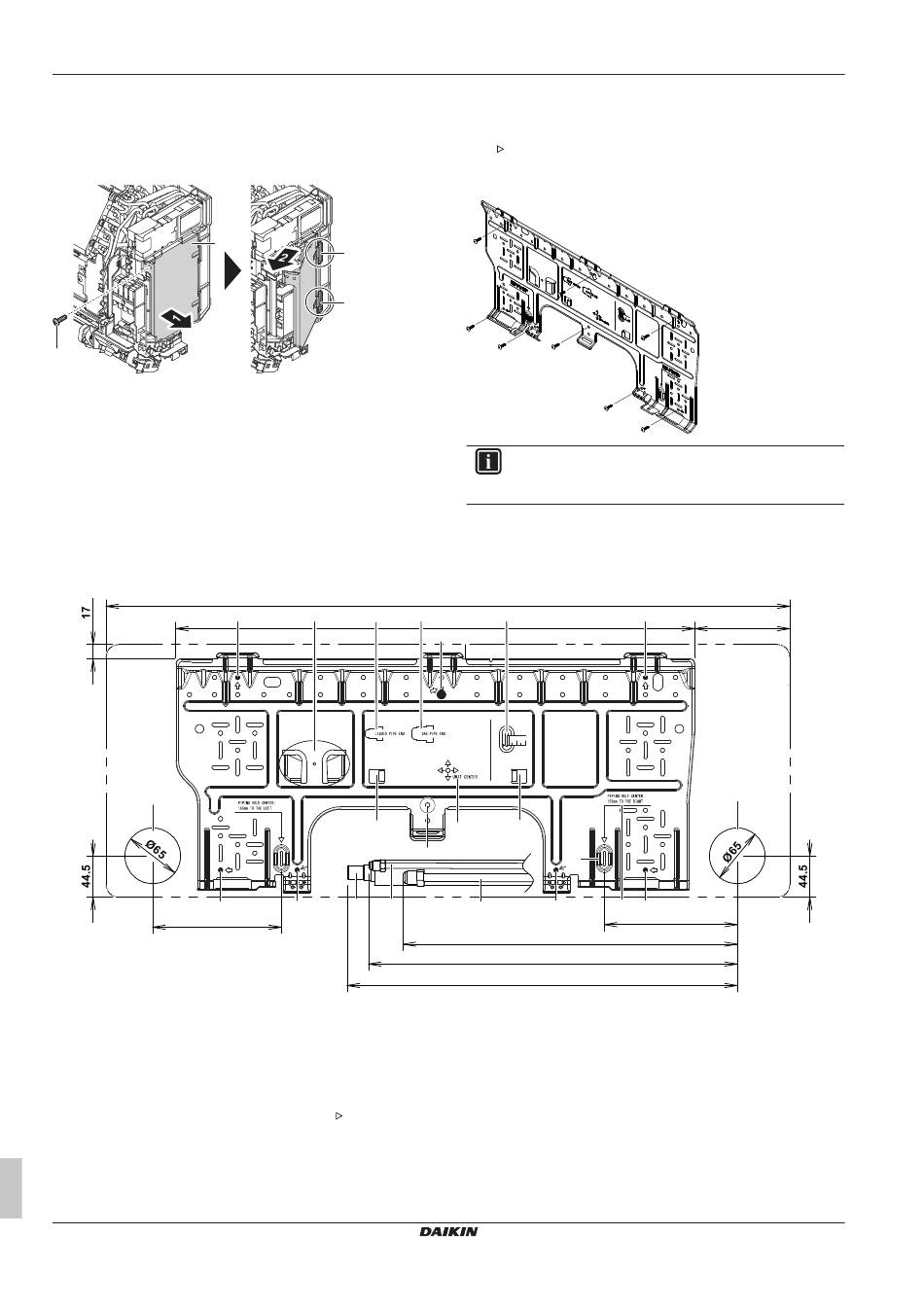

1 Die Montageplatte provisorisch installieren.
h
a
155
a Empfohlene Befestigungspunkte der Montageplatte
b Fach für Rohranschluss-Abdeckung
c Flüssigkeitsrohr-Ende
d Gasrohr-Ende
e Maßband so verwenden wie gezeigt
f Laschen zum Unterbringen einer Wasserwaage
g Geräte-Mitte
h Loch für eingebettetes Rohr Ø65 mm
i Wert bei Maßband
j Das Ende des Maßbandes am Symbol " " ansetzen
k Ablaufschlauch
l Flüssigkeitsleitung
m Gasleitung
Installationsanleitung
6
c
c
zu installieren, erst
a b c
f
a k l
2 Die Montageplatte ausnivellieren.
3 Mit einem Bandmaß an der Wand die Mittelpunkte der
Bohrstellen markieren. Das Ende des Bandmaßes am Symbol
" " ansetzen.
4 Die Montageplatte mit Schrauben M4×25L (bauseitig zu liefern)
an der Wand befestigen und damit die Installation abschließen.
den
INFORMATION
Die entfernte Rohranschluss-Abdeckung kann im Fach der
Montageplatte untergebracht werden.
798
d e
605
a
g f
a
j
m a
± 400 mm
± 440 mm
± 450 mm
a
110
h
i a
150
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)
