Referenz für Installateure

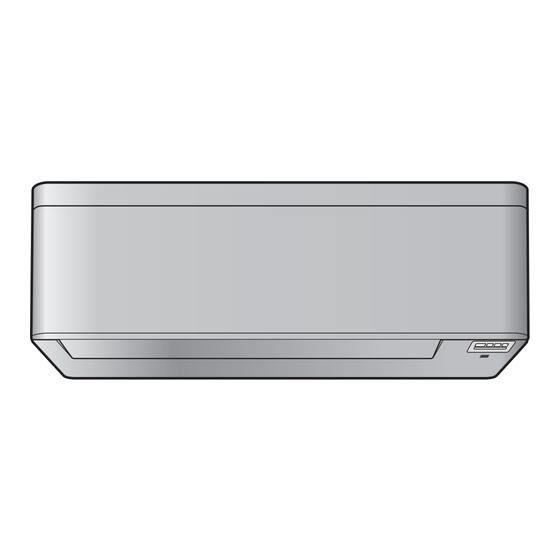

Innenraum-Klimagerät von Daikin
CTXA15(A)(B)2V1BS
FTXA20(A)(B)2V1BS
FTXA25(A)(B)2V1BS
FTXA35(A)(B)2V1BS
FTXA42(A)(B)2V1BS
FTXA50(A)(B)2V1BS
CTXA15(A)(B)2V1BT
FTXA20(A)(B)2V1BT
FTXA25(A)(B)2V1BT
FTXA35(A)(B)2V1BT
FTXA42(A)(B)2V1BT
FTXA50(A)(B)2V1BT
CTXA15B2V1BB
FTXA20B2V1BB
FTXA25B2V1BB
FTXA35B2V1BB
FTXA42B2V1BB
FTXA50B2V1BB
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Daikin CTXA152V1BS
Inhaltszusammenfassung für Daikin CTXA152V1BS
- Seite 1 Referenz für Installateure Innenraum-Klimagerät von Daikin CTXA15A2V1BW CTXA15(A)(B)2V1BS CTXA15(A)(B)2V1BT CTXA15B2V1BB FTXA20A2V1BW FTXA20(A)(B)2V1BS FTXA20(A)(B)2V1BT FTXA20B2V1BB FTXA25A2V1BW FTXA25(A)(B)2V1BS FTXA25(A)(B)2V1BT FTXA25B2V1BB FTXA35A2V1BW FTXA35(A)(B)2V1BS FTXA35(A)(B)2V1BT FTXA35B2V1BB FTXA42A2V1BW FTXA42(A)(B)2V1BS FTXA42(A)(B)2V1BT FTXA42B2V1BB FTXA50A2V1BW FTXA50(A)(B)2V1BS FTXA50(A)(B)2V1BT FTXA50B2V1BB...
-
Seite 2: Inhaltsverzeichnis
Die elektrischen Leitungen an die Inneneinheiten anschließen ..................42 Optionales Zubehör anschließen (kabelgebundene Benutzerschnittstelle, zentrale Benutzerschnittstelle usw.)..44 9 Abschließen der Installation des Innengeräts Abflussrohr, Kältemittelrohrleitung und Verbindungskabel isolieren................45 Referenz für Installateure CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... - Seite 3 Probelauf durchführen ..............................51 11.3.1 Probelauf durchführen unter Benutzung des drahtlosen Fernreglers............51 12 Übergabe an den Benutzer 13 Entsorgung 14 Technische Daten 14.1 Schaltplan..................................54 14.1.1 Vereinheitlichte Schaltplan-Legende ......................54 15 Glossar CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05...
-
Seite 4: Über Die Dokumentation
Website Daikin oder bei Ihrem Fachhändler. Um den vollständigen Satz der Dokumentationen und weitere Informationen über Ihr Produkt auf der Website Daikin zu erhalten, scannen Sie den QR-Code unten. Die Original-Dokumentation ist in Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals. -
Seite 5: Bedeutung Der Warnhinweise Und Symbole
Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website Daikin (öffentlich zugänglich). ▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem Daikin Business Portal (Authentifizierung erforderlich). 1.1.1 Bedeutung der Warnhinweise und Symbole GEFAHR Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führt. -
Seite 6: Erläuterung
Beispiel: " 1–3 Titel Abbildung" bedeutet "Abbildung 3 in Kapitel 1". Kennzeichnet den Titel einer Tabelle oder den Verweis darauf. Beispiel: " 1–3 Titel Tabelle" bedeutet "Tabelle 3 in Kapitel 1". CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 7: Allgemeine Sicherheitsvorkehrungen
Ausrüstungen und Ersatzteile. WARNUNG Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin Dokumentation aufgeführten Anweisungen). WARNUNG Verpackungsbeutel aus Plastik zerreißen und entsorgen, damit niemand – vor allem kein Kind –... -
Seite 8: Installationsort
Teile des Kältemittelkreislaufs auf KEINEN FALL durchbohren oder zum Glühen bringen. ▪ NUR solche Reinigungsmaterialien oder Hilfsmittel zur Beschleunigung des Enteisungsvorgangs benutzen, die vom Hersteller empfohlen werden. ▪ Beachten Sie, dass das Kältemittel innerhalb des Systems geruchlos ist. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... - Seite 9 Heizgerät). WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen gemäß den Instruktionen in Daikin und gemäß den geltenden gesetzlichen Vorschriften ausgeführt werden und NUR von entsprechend autorisierten Personen. VORSICHT Auf KEINEN FALL eine mögliche Entzündungsquelle benutzen, wen Sie nach einer Kältemittel-Leckage suchen!
-
Seite 10: Mindest-Fußbodenfläche Bestimmen
Dann benutzen Sie die Grafik oder die Tabelle für… <1,8 m Standgeräte 1,8≤x<2,2 m Einheit für Wandmontage ≥2,2 m Deckenmontierte Einheiten 3 Um die Fußbodenfläche zu bestimmen, benutzen Sie die Grafik oder die Tabelle. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 11: Kältemittel - Im Fall Von R410A Oder R32
Mögliche Folge: Selbstentzündung und Explosion des Verdichters, weil Luft in den arbeitenden Verdichter gelangt. ▪ Benutzen Sie ein separates Rückgewinnungssystem, sodass der Verdichter der Einheit NICHT in Betrieb sein muss. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... - Seite 12 Verwenden Sie NUR Werkzeuge, die ausschließlich für das im System verwendete Kältemittel vorgesehen sind, um den Druckwiderstand zu gewährleisten und zu verhindern, dass Fremdstoffe in das System eindringen. ▪ Füllen Sie das flüssige Kältemittel wie folgt ein: CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05...
-
Seite 13: Elektrik
Sofern NICHT werkseitig installiert, MUSS bei der festen Verkabelung ein Hauptschalter oder ein entsprechender Schaltmechanismus installiert sein, bei dem beim Abschalten alle Pole getrennt werden einer Überspannungssituation der Kategorie III die komplette Trennung gewährleistet. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... - Seite 14 Zugentlastung und der Klemmleiste selber MUSS so sein, dass das stromführenden Kabel gestrafft sind, bevor die Straffung des Erdungskabels eintritt - für den Fall, dass sich das Stromversorgungskabel durch die Zugentlastung lockert. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05...
- Seite 15 Strom ein- und ausschaltet, während das Produkt in Betrieb ist, bringen Sie lokal einen Phasenumkehrschutzkreis an. Wenn das Produkt bei umgekehrter Phase betrieben wird, können der Verdichter und andere Teile beschädigt werden. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05...
-
Seite 16: Besondere Sicherheitshinweise Für Installateure
▪ Verwenden Sie nur die Überwurfmuttern, die dem Gerät beiliegen. Bei Verwendung anderer Überwurfmuttern könnte Kältemittel entweichen. "8 Elektroinstallation" [ 40]) Elektroinstallation (siehe GEFAHR: STROMSCHLAGGEFAHR WARNUNG Für Stromversorgungskabel IMMER mehradrige Kabel verwenden. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... - Seite 17 Klemmleiste abzweigen. Es besteht sonst Stromschlag- oder Brandgefahr. WARNUNG Achten Sie darauf, dass sich Verbindungskabel nicht in unmittelbarer Nähe von nicht- thermoisolierten Kupferrohren befinden, weil solche Rohre sehr heiß werden können. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05...
-
Seite 18: Über Das Paket
Titan-Apatit-Desodorier-Filter und Silberpartikelfilter (Ag-Ion-Filter) e Inneneinheit-Befestigungsschraube (M4×12L). Siehe "9.3 Die Einheit auf der Montageplatte befestigen" [ 46]. f Trockenbatterie AAA.LR03 (Alkaline) für den drahtlosen Fernregler g Halter des drahtlosen Fernreglers (Benutzerschnittstelle) h Drahtloser Fernregler (Benutzerschnittstelle) CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... - Seite 19 Sie ihn an einem sicheren Platz auf für den Fall, dass sie ihn später einmal brauchen (z. B. falls das Frontgitter ausgetauscht wird und um den Aufkleber dann am neuen Gitter anzubringen). CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05...
-
Seite 20: Über Die Einheit
Eine Sicherheitseinrichtung könnte den Betrieb des Systems stoppen, wenn die Einheit .außerhalb des Betriebsbereichs betrieben wird. Es könnte zu Kondensatbildung und Abtropfen von Wasser kommen, wenn die Einheit außerhalb des Betriebsbereichs betrieben wird. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 21: Über Das Wlan (Drahtloses Lan)
Fragen, Konformitätserklärung und die jüngste Version dieses Handbuchs finden Sie unter app.daikineurope.com. INFORMATION: Konformitätserklärung ▪ Hiermit erklärt Daikin Industries Czech Republic s.r.o., dass der innerhalb dieser Einheit befindliche Funkgerätetyp konform ist mit der Richtlinie 2014/53/EU und S.I. 2017/1206: Radio Equipment Regulations 2017. ▪ Diese Einheit gilt als kombinierte Ausrüstung gemäß der Definition der Richtlinie 2014/53/EU und S.I. 2017/1206: Radio Equipment Regulations 2017. - Seite 22 So installieren Sie die ONECTA-App 1 Öffnen: ▪ Google Play für Android-Geräte. ▪ App Store für iOS-Geräte. 2 Suchen Sie nach "ONECTA". 3 Befolgen Sie für die Installation die Anweisungen auf dem Bildschirm. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05...
-
Seite 23: Installation Der Einheit
Lesen Sie auch die Vorsichtsmaßnahmen und Anforderungen unter "2 Allgemeine Sicherheitsvorkehrungen" [ 7]. INFORMATION Der Schalldruckpegel liegt unter 70 dBA. ▪ Luftstrom. Stellen Sie sicher, dass der Luftstrom nicht behindert oder blockiert wird. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... - Seite 24 ▪ Abstände. Installieren Sie die Einheit mindestens 1,8 m über dem Fußboden und achten Sie darauf, dass in Bezug auf Wände und Decke folgende Abstände eingehalten werden: CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05...
-
Seite 25: Einheit Öffnen
Die Frontblende nur entfernen, falls sie ersetzt werden MUSS. 1 Die Frontblende öffnen. Siehe "6.2.1 Die Frontblende öffnen" [ 25]. 2 Auf der Rückseite der Blende die Blendenverriegelungen öffnen (1 auf jeder Seite). a Blendenverriegelung CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 26: Die Wartungsblende Öffnen
2 Die Wartungsblende herausziehen und horizontal von der Einheit weg ziehen. a Schraube von Wartungsblende b Wartungsblende HINWEIS Beim Schließen der Wartungsblende darauf achten, NICHT das Anziehdrehmoment von 1,4 (±0.2) N•m zu überschreiten. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 27: Das Frontgitter Abnehmen
Haken Voraussetzung: Wenn der Raum beschränkt ist. 7 Einen Flachschraubendreher in der Nähe der Haken einführen. 8 Das Frontgitter mit einem Flachschraubendreher nach oben ziehen und in Richtung Montageplatte schieben. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 28: Die Elektroschaltkasten-Abdeckung Entfernen
1 Die Montageplatte provisorisch installieren. 2 Die Montageplatte ausnivellieren. 3 Mit einem Bandmaß an der Wand die Mittelpunkte der Bohrstellen markieren. Das Ende des Bandmaßes am Symbol " " ansetzen. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 29: Ein Loch In Die Wand Bohren
Bei Wänden, die einen Metallrahmen oder eine Metallplatte enthalten, benutzen Sie eine in die Wand eingebettete Rohrleitung mit einer Wandabdeckung bei der Wanddurchführungsöffnung, damit keine Hitze, Stromschlaggefahr oder Brandgefahr entstehen können. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 30: Rohranschluss-Abdeckung Entfernen
1 Mit einer Laubsäge von der Innenseite des Frontgitters aus die Rohranschluss- Abdeckung ausschneiden. 2 Mit einer halbrunden Nadelfeile im Schnittbereich die Grate entfernen. HINWEIS KEINE Kneifzange verwenden, um die Rohranschluss-Abdeckung zu entfernen, weil dadurch das Frontgitter beschädigt werden würde. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 31: Abflussrohr Anschließen
Polyvinylchlorid-Rohr (nominal Ø13 mm) direkt am Abflussschlauch anschließen wollen, benutzen Sie einen bauseitig zu liefernden Abflussstutzen (nominal Ø13 mm). a Mit der Inneneinheit gelieferter Abflussschlauch b Abflussstutzen nominal Ø13 mm (bauseitig zu liefern) c Steifes Polyvinylchlorid-Rohr (bauseitig zu liefern) CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 32: Rohranschluss Rechts, Hinten Rechts Oder Unten Rechts
2 Auf der linken Seite die Ablassschraube entfernen und auf der rechten Seite anbringen. HINWEIS Beim Einsetzen der Ablassschraube KEIN Schmieröl verwenden (Kältemittel-Öl). Die Ablassschraube könnte darunter leiden, sodass sie undicht werden könnte. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 33: Auf Wasserleckagen Prüfen
Bei Rohranschluss unten links hier die Rohranschluss-Abdeckung entfernen 6.4.4 Auf Wasserleckagen prüfen 1 Luftfilter entfernen. 2 Gießen Sie ungefähr 1 l Wasser in die Ablaufwanne und prüfen Sie, ob es irgendwo leckt. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 34: Rohrinstallation
Ø12,7 Anforderungen an das Material von Kältemittel-Rohrleitungen ▪ Rohrmaterial: Es sind mit Phosphorsäure deoxidierte, übergangslos verbundene Kupferrohre zu verwenden ▪ Bördelanschlüsse: Verwenden Sie ausschließlich weichgeglühtes Material. ▪ Rohrleitungs-Härtegrad und -stärke: CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 35: Kältemittelleitungen Isolieren
▪ Kältemittelleitung an die Inneneinheit anschließen ▪ Kältemittelleitung an die Außeneinheit anschließen ▪ Kältemittelleitungen isolieren ▪ Befolgen Sie die Richtlinien für: Biegen von Rohren Aufdornen von Rohrenden Verwendung der Absperrventile CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 36: Sicherheitsvorkehrungen Beim Anschluss Von Kältemittelleitungen
Tabelle beschrieben ist, damit Schmutz, Flüssigkeiten oder Staub nicht in die Rohre gelangen können. ▪ Beim Durchführen von Kupferrohren durch Wände muss mit besonderer Vorsicht vorgegangen werden (siehe Abbildung unten). CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 37: Richtlinien Zum Anschließen Von Kältemittelleitungen
0.4~0.8 Ø12,7 50~60 16,2~16,6 7.2.4 Leitfaden für Biegen von Rohren Verwenden Sie einen Rohrbieger zum Biegen. Alle Rohrbögen sollten so wenig wie möglich gekrümmt sein (Biegeradius 30~40 mm oder größer). CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 38: Das Rohrende Aufbördeln
7.2.6 Kältemittelrohre an der Inneneinheit anschließen WARNUNG: SCHWER ENTZÜNDLICHES MATERIAL Das Kältemittel innerhalb der Einheit ist leicht entzündlich. ▪ Rohrlänge. Kältemittelrohre so kurz wie möglich halten. 1 Kältemittelrohrleitungen mit Bördelanschlüssen an die Einheit anschließen. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 39: Kältemittelrohrleitung, Verbindungskabel Und Abflussschlauch Bei Der Inneneinheit Isolieren: Siehe
3 Kältemittelrohrleitung, Verbindungskabel und Abflussschlauch bei der Inneneinheit isolieren: Siehe "9.1 Abflussrohr, Kältemittelrohrleitung und Verbindungskabel isolieren" [ 45]. HINWEIS Darauf achten, dass alle Kältemittelleitungen isoliert werden. An jeder frei liegenden Rohrleitung könnte Feuchtigkeit kondensieren. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 40: Elektroinstallation
WARNUNG Für Stromversorgungskabel IMMER mehradrige Kabel verwenden. INFORMATION Lesen Sie auch die Vorsichtsmaßnahmen und Anforderungen unter "2 Allgemeine Sicherheitsvorkehrungen" [ 7]. INFORMATION Lesen Sie auch "8.1.3 Technische Daten von elektrischen Leitungen" [ 42]. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 41: Richtlinien Zum Anschließen Der Elektrischen Leitungen
Teil und befestigen Sie den Anschluss mit einem geeigneten Werkzeug. a Leitungsseil b Runde, gecrimpte Klemme für den Anschluss ▪ Gehen Sie beim Installieren der Kabel wie folgt vor: CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 42: Technische Daten Von Elektrischen Leitungen
Treffen Sie geeignete Maßnahmen, um zu verhindern, dass das Gerät von Kleinlebewesen als Unterschlupf verwendet wird. Kleinlebewesen, die in Kontakt mit elektrischen Teilen kommen, können Funktionsstörungen, Rauchbildung oder Feuer verursachen. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... - Seite 43 Block für elektrische Komponenten c Kabelschelle 5 Die Kabelenden um ungefähr 15 mm abisolieren. 6 An den Klemmleisten darauf achten, dass die Farben der Drähte den Anschlussnummern entsprechen. Dann Drähte fest entsprechenden Anschlüssen verschrauben. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05...
-
Seite 44: Optionales Zubehör Anschließen (Kabelgebundene Benutzerschnittstelle, Zentrale Benutzerschnittstelle Usw.)
2 Das Verbindungskabel an Konnektor S21 anschließen und am Kabelbaum ziehen - siehe nachfolgende Abbildung. a S21-Konnektor 3 Die Abdeckung des Elektroschaltkastens wieder aufsetzen und den Kabelbaum um ihn herum ziehen - siehe Abbildung oben. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 45: Abschließen Der Installation Des Innengeräts
1 Verlegen Sie die Kältemittelrohre entlang des Rohrverlauf, wie er auf der Montageplatte gekennzeichnet ist. a Ablaufschlauch b Dieses Loch mit Kitt oder Dichtungsmaterial abdichten c Vinyl-Klebeband d Isolierband e Montageplatte (Zubehör) CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 46: Die Einheit Auf Der Montageplatte Befestigen
2 Die 2 Schrauben festziehen und die 2 Schraubenabdeckungen zurück an ihren Platz setzen. 3 Die Klappe wieder anbringen. 4 Den Kabelbaum zurück in den Konnektor einführen und mit der Drahtklammer sichern. 5 Die Frontblende schließen. Siehe "9.4.4 Die Frontblende schließen" [ 47]. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 47: Die Wartungsblende Schließen
1 Die Frontblende öffnen und die Klappe nach oben drehen. 2 Beide Schraubenabdeckungen installieren (1 auf jeder Seite). 3 Dir Klappe wieder in ihre ursprüngliche Position bringen und die Frontblende schließen. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 48: Konfiguration
Ergebnis: Das Betriebslämpchen beginnt zu blinken. a ON/OFF-Schalter und Betriebslämpchen der Inneneinheit 6 Während das Betriebslämpchen blinkt, auf den ON/OFF-Schalter der Inneneinheit drücken. Adressierungs-Jumper Adresse Werkseinstellung Nach Durchschneiden mit Kneifzange CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... - Seite 49 Falls die Einstellung NICHT vollzogen werden konnte, solange das Betriebslämpchen blinkte, den Vorgang noch einmal ab Anfang wiederholen. 7 Nach Abschluss der Einstellung die Taste mindestens 5 Sekunden lang gedrückt halten. Ergebnis: Die Benutzerschnittstelle kehrt zur vorigen Anzeige zurück. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05...
-
Seite 50: Inbetriebnahme
Allgemeine Checkliste für die Inbetriebnahme. Neben den Anweisungen zur Inbetriebnahme in diesem Kapitel ist auch eine allgemeine Checkliste für die Inbetriebnahme im Daikin Business Portal verfügbar (Authentifizierung erforderlich). Die allgemeine Checkliste für die Inbetriebnahme soll die Anweisungen in diesem Kapitel ergänzen und kann als Richtlinie und Vorlage für die Berichterstellung während der Inbetriebnahme und Übergabe an den Benutzer verwendet werden. -
Seite 51: Probelauf Durchführen
System einzuschalten. 2 Gleichzeitig auf drücken. 3 Auf drücken, auswählen und auf drücken. Ergebnis: Der Probelauf wird automatisch nach rund 30 Minuten beendet. 4 Um den Betrieb eher zu stoppen, auf drücken. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 52: Übergabe An Den Benutzer
Sie ihn/sie darüber, was zu tun ist, falls Probleme auftreten. ▪ Zeigen Sie dem Benutzer, was er/sie zu tun hat, um für die Instandhaltung und Wartung der Einheit zu sorgen. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 53: Entsorgung
Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Einheiten MÜSSEN einer Einrichtung aufbereitet werden, Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist. CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05... -
Seite 54: Technische Daten
Daikin (öffentlich zugänglich). ▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem Daikin Business Portal (Authentifizierung erforderlich). 14.1 Schaltplan Der Elektroschaltplan gehört zum Lieferumfang der Einheit und befindet sich auf der inneren rechten Seite des Frontgitters der Inneneinheit. - Seite 55 Motor von Entwässerungspumpe Schwenkklappenmotor MR*, MRCW*, MRM*, MRN* Magnetrelais Neutral n=*, N=* Anzahl der Ferritkern-Durchläufe Pulsamplitudenmodulation PCB* Platine Power Modul Schaltnetzteil PTC* PTC Thermistor Bipolartransistor mit isolierter Gate- Elektrode (IGBT) CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05...
- Seite 56 Sender V*, R*V Varistor Dioden-Brücke, Bipolartransistor mit isolierter Gate-Elektrode (IGBT) Power Modul Drahtloser Fernregler Anschluss Anschlussleiste (Block) Spule des elektronischen Expansionsventils Y*R, Y*S Spule des Umkehr-Magnetventils Ferritkern ZF, Z*F Entstörfilter CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Referenz für Installateure Innenraum-Klimagerät von Daikin 4P518023-3K – 2022.05...
- Seite 57 Produkt geliefert sind und die gemäß den Instruktionen in der begleitenden Dokumentation installiert werden müssen. Optionale Ausstattung Ausstattung, die von Daikin hergestellt oder zugelassen ist, und die gemäß den Instruktionen in der begleitenden Dokumentation mit dem Produkt kombiniert werden kann.
- Seite 60 4P518023-3K 2022.05 Verantwortung für Energie und Umwelt...
