8 Abschließen der Installation des Innengeräts
HINWEIS
▪ Stromversorgungskabel
müssen unbedingt örtlich voneinander getrennt verlegt
werden. Stromversorgungskabel
Übertragungskabel dürfen sich überkreuzen, aber sie
dürfen NICHT direkt parallel nebeneinander verlaufen.
▪ Damit keine elektromagnetischen Interferenzen und
Störungen auftreten, sollten die beiden Kabel STETS
mindestens 50 mm entfernt voneinander sein.
Elektroarbeiten müssen in Übereinstimmung mit den Instruktionen
im Installationshandbuch und gemäß den nationalen Vorschriften
und Leitfäden zu elektrischen Verkabelungen durchgeführt werden.

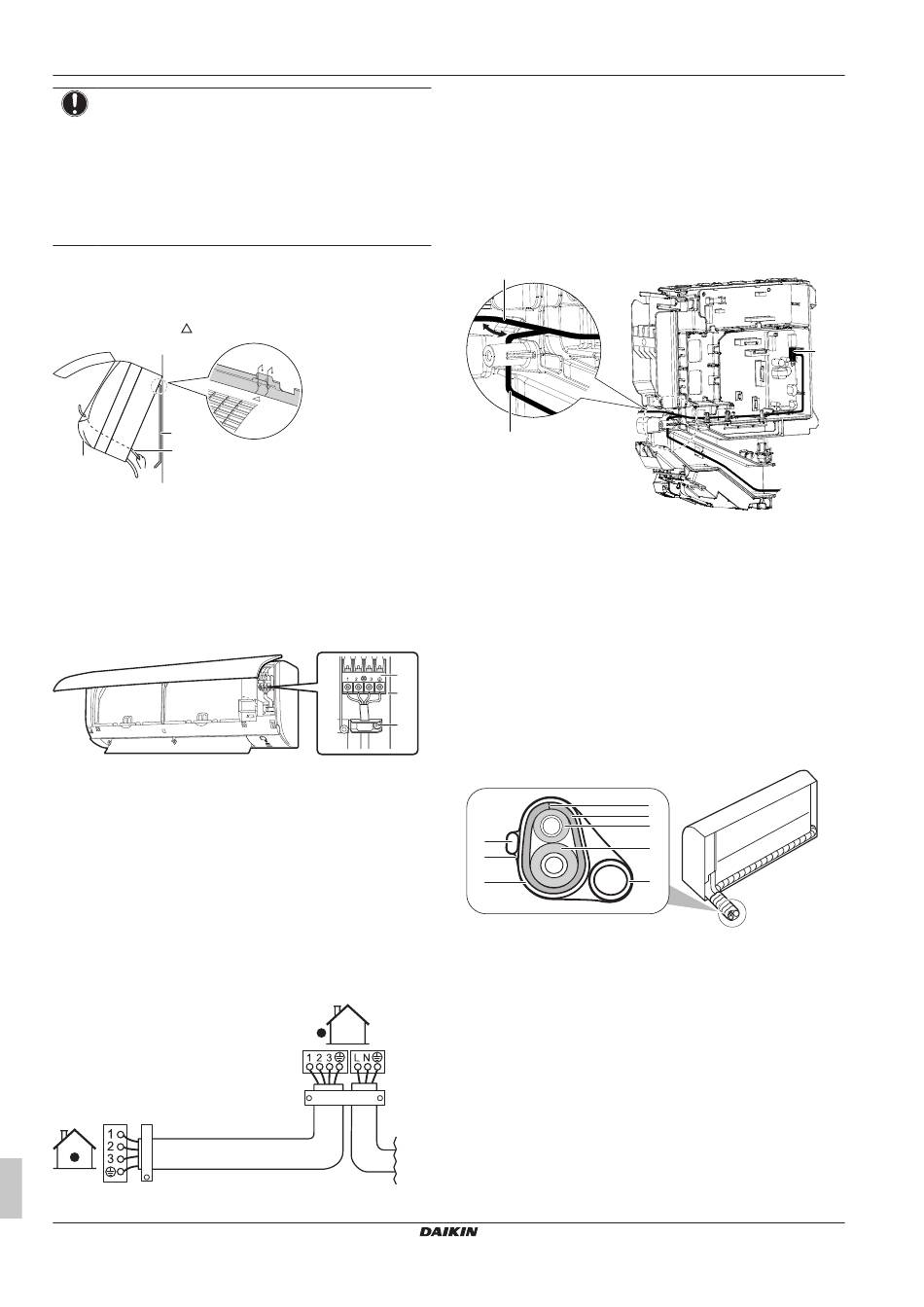

1 Die Inneneinheit auf die Haken der Montageplatte setzen.
Benutzen Sie die " "-Markierungen zur Orientierung.
a
b
c
a Montageplatte (Zubehör)
b Verbindungskabel
c Kabelführung
2 Das Verbindungskabel
Wanddurchführungsöffnung führen, dann durch die Rückseite
der Inneneinheit und durch die Frontseite.
Hinweis: Falls vorher das Verbindungskabel abisoliert wurde, dann
die Enden mit Isolierband umwickeln.
3 Das Ende des Kabels nach oben biegen.
a Klemmleiste
b Block für elektrische Komponenten
c Kabelschelle
4 Die Kabelenden um ungefähr 15 mm abisolieren.
5 An den Klemmleisten darauf achten, dass die Farben der
Drähte den Anschlussnummern entsprechen. Dann die Drähte
fest mit den entsprechenden Anschlüssen verschrauben.
6 Das Erdungskabel am entsprechenden Anschluss anschließen.
7 Mit den Anschlussschrauben die Drähte sicher fixieren.
8 An den Drähten ziehen, um zu prüfen, dass sie fest sitzen,
dann mit der Kabelhalterung die Kabel fixieren.
9 Verlegen Sie die Kabel so, dass die Wartungsblende gut
schließt; dann die Wartungsblende schließen.
Installationsanleitung
14
und Übertragungskabel
und
von der Außeneinheit durch
a
b
c
7.3 Optionales Zubehör anschließen
(kabelgebundene
Benutzerschnittstelle, zentrale
Benutzerschnittstelle, Drahtlos-
Adapter usw.)
1 Die Elektroschaltkasten-Abdeckung entfernen.
2 Das Verbindungskabel an Konnektor S21 anschließen und am
Kabelbaum ziehen - siehe nachfolgende Abbildung.
a
b
a Führung des Kabelbaums S21 bei Drahtlos-Adapter
b Führung des Kabelbaums S21 bei anderen
Anwendungen
c S21-Konnektor
3 Die Abdeckung des Elektroschaltkastens wieder aufsetzen und
den Kabelbaum um ihn herum ziehen - siehe vorige Abbildung.
8 Abschließen der Installation
des Innengeräts
8.1 Abflussrohr, Kältemittelrohrleitung
und Verbindungskabel isolieren
f
g
h
a Schlitz
b Abdeckung Heizungsrohrisolierung
c Flüssigkeitsleitung
d Gasleitung
e Abflussrohr
f Verbindungskabel
g Isolierband
h Vinyl-Klebeband
1 Das Abflussrohr, Kältemittelrohrleitung und Verbindungskabel
sind installiert. Die Kältemittelleitungen, das Verbindungskabel
und den Abflussschlauch mit Isolierband umwickeln und
bündeln. Beim Umwickeln so vorgehen, dass bei jeder
Umwicklung die jeweils vorige Umwicklung um eine halbe
Bandbreite überlappt wird.
c
a
b
c
d
e
FTXP-M, FTXF-D, ATXF-A
Innenraum-Klimagerät von Daikin
3P697800-1 – 2022.06
