Italiana Camini IDROPOINT Installation, Gebrauch Und Wartung Seite 12

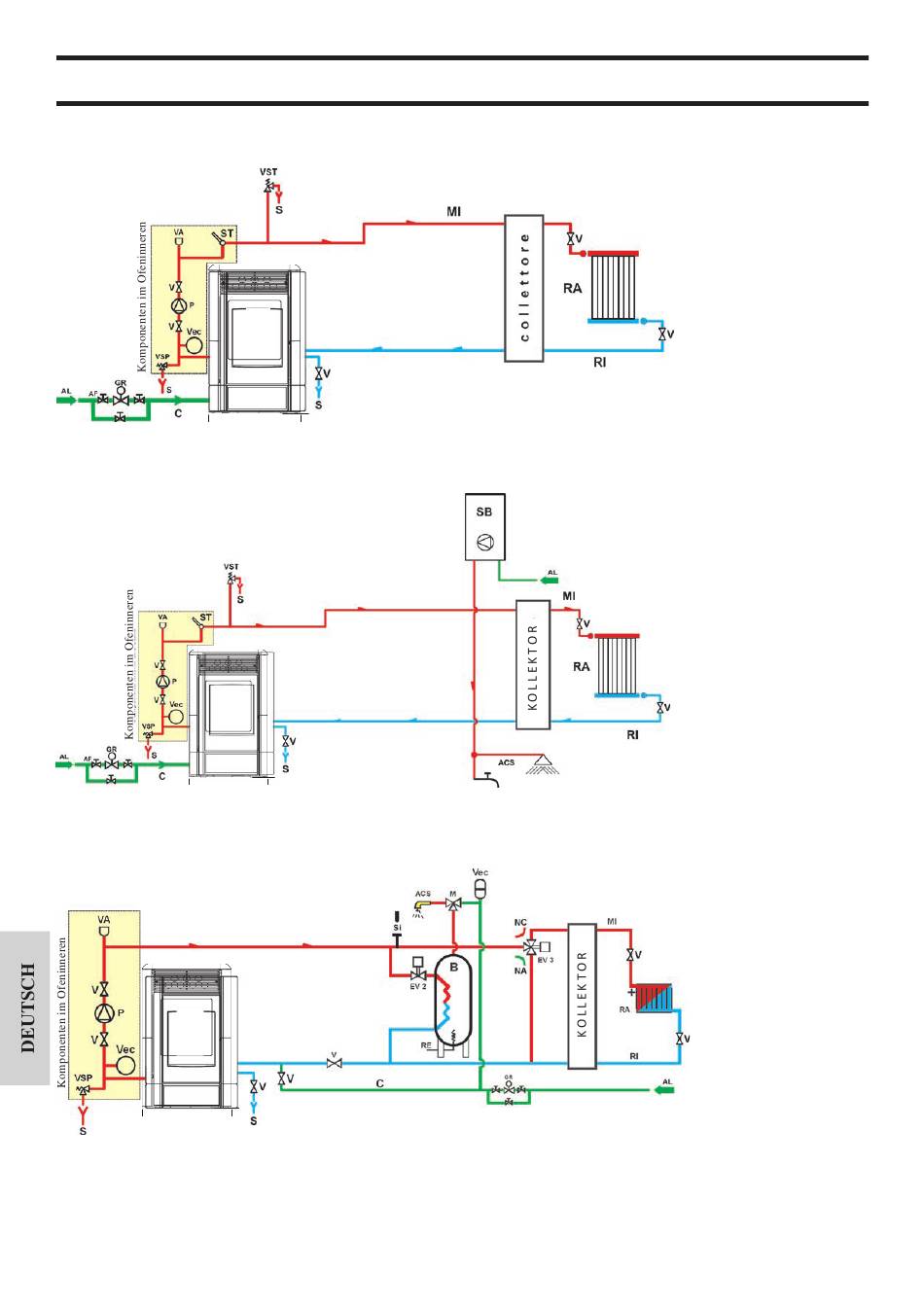

Heizanlage mit Ofen als einzige Wärmequelle
Dieses Schema dient allein der Veranschaulichung, die korrekte Installation ist Aufgabe des Installateurs
Heizanlage mit Ofen in Kombination mit Boiler.
Dieses Schema dient allein der Veranschaulichung, die korrekte Installation ist Aufgabe des Installateurs
TC
Heizanlage mit Ofen als einzige Wärmequelle und Warmwasserbereitung von Sanitärwasser mit Boiler
Dieses Schema dient allein der Veranschaulichung, die korrekte Installation ist Aufgabe des Installateurs
TC
ZUSATZAUSSTATTUNG:
Für die oben genannten Pläne sind verschiedene, auf der Preisliste von EDILKAMIN S.p.A. erhältlichen Zubehörteile verfügbar.
Des Weiteren sind Einzelteile (Austauscher, Ventile, usw.) erhältlich, wenden Sie sich an Ihren Händler.
WASSERANSCHLUSS
TC
- 144 - 144
- -
LEGENDE
AF: Kaltwasser
AL: Wassernetzversorgung
C: Füllen/Nachfüllen
GR: Druckregler
MI: Anlagenversorgung
P: Umwälzpumpe
RA: Heizkörper
RI: Anlagenrückführung
Abfluss
S:
ST: Temperatursonde
TC: Ofen
V: Kugelventil
VA: Automatisches Entlüftungsventil
Vec: Geschlossener Druckbehälter
VSP: Sicherheitsventil
VST: Überhitzungsschutzventil
LEGENDE
ACS: Warmes Sanitärwasser
AF: Kaltwasser
AL: Wassernetzversorgung
C: Füllen/Nachfüllen
GR: Druckregler
MI: Anlagenversorgung
P: Umwälzpumpe
RA: Heizkörper
RI: Anlagenrückführung
Abfluss
S:
SB: Boiler
ST: Temperatursonde
TC: Ofen
V: Kugelventil
VA: Automatisches Entlüftungsventil
Vec: Geschlossener Druckbehälter
VSP: Sicherheitsventil
VST: Überhitzungsschutzventil
LEGENDA
ACS: Warmes Sanitärwasser
AL: Wassernetzversorgung
B: Boiler
C: Füllen/Nachfüllen
Elektroniksteuerung
CE:
EV2: 2-Wege-Magnetventil
EV3: 3-Wege-Magnetventil
NA: Normally open
NC: Normally closed
GR: Druckregler
Anlagenversorgung
MI:
Umwälzpumpe
P:
RA: Heizkörper
Anlagenrückführung
RI:
Abfluss
S:
TC: Ofen
Kugelventil
V:
Vec: Geschlossener Druckbehälter
VSP: Sicherheitsventil
