Kurzanleitung

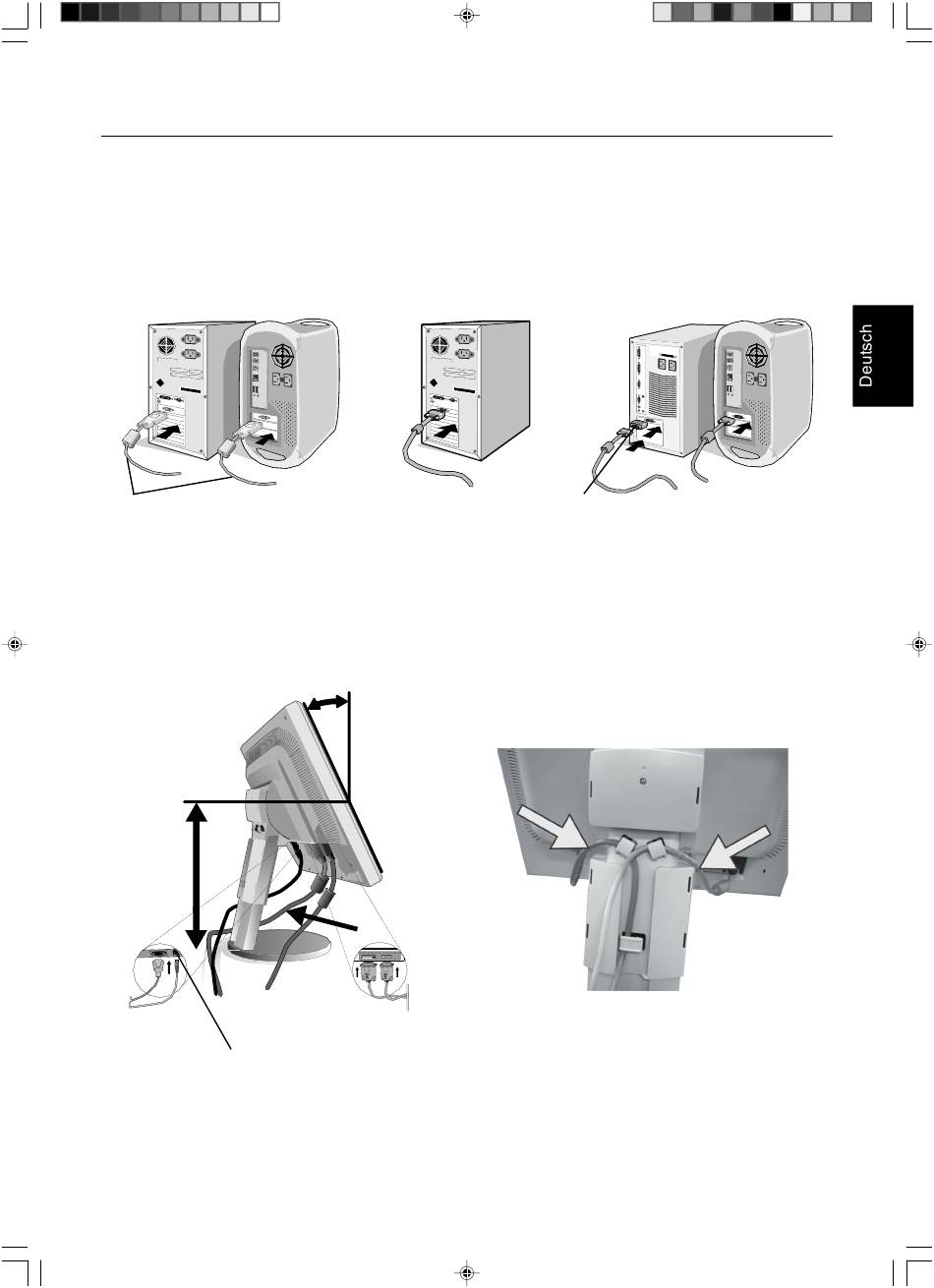

Gehen Sie folgendermaßen vor, um den MultiSync LCD-Monitor an Ihr System anzuschließen:
1. Schalten Sie Ihren Computer aus.
2. PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-Signalkabel (nicht mitgeliefert) mit dem Anschluss der
Grafikkarte in Ihrem System (Abbildung A.1). Ziehen Sie die Schrauben fest.
PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des entsprechenden Signalkabels mit
dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.2). Ziehen Sie die Schrauben fest.
Mac: Schließen Sie den Macintosh-Kabeladapter an den Computer an, und verbinden Sie dann das Mini-D-SUB-Kabel
(15 Stifte) mit dem Macintosh-Kabeladapter (Abbildung B.1). Ziehen Sie die Schrauben fest.
DVI-Signalkabel (nicht mitgeliefert)
Abbildung A.1
HINWEIS: Für einige Macintosh-Systeme ist kein Macintosh-Kabeladapter erforderlich.
3. Fassen Sie den LCD-Bildschirm auf beiden Seiten an, neigen Sie ihn in einem Winkel von 30 Grad, und heben Sie ihn in
die höchste Position (Abbildung C.1).
4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1).
5. Führen Sie das Netzkabel durch die in Abbildung C.2 angegebenen Halterungen.
6. Führen Sie das D-Sub-Kabel durch die in Abbildung C.2 angegebenen Halterungen.
Höchste
Fußposition
Abbildung C.1
Gleichspannung (Ausgang) (nur NX/NXp)
Anschluss für NEC-Zusatzprodukte.
Verwenden Sie diesen Anschluss nur,
wenn dies explizit angegeben wird.
03_German
30° Neigung
DVI-Kabel (nicht mitgeliefert)
3
Macintosh-
Abbildung A.2 Kabeladapter
(nicht mitgeliefert)
Netzkabel
Deutsch-3
13/4/06, 9:23
Abbildung B.1
D-SUB-Kabel
Abbildung C.2
