Mise en marche rapide

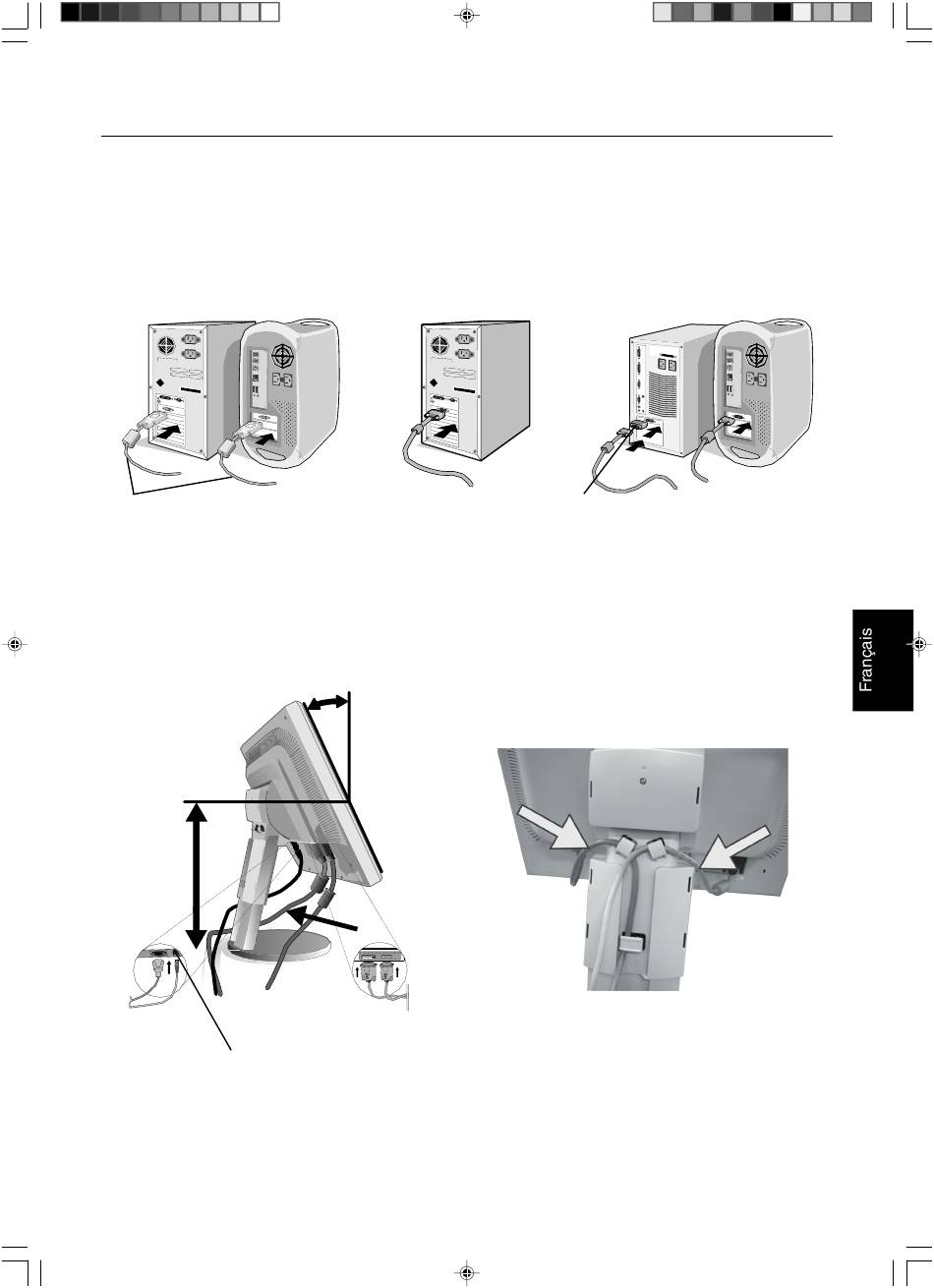

Pour connecter le moniteur MultiSync LCD à votre système, conformez-vous aux instructions suivantes :
1. Éteignez votre ordinateur.
2. Pour un PC ou un Mac équipé d'une sortie numérique DVI : Branchez le câble vidéo DVI (non inclus) au connecteur de
la carte graphique de votre système (Figure A.1). Serrez toutes les vis.
Pour un PC équipé d'une sortie analogique : Branchez le mini-connecteur D-SUB à 15 broches du câble vidéo sur le
connecteur de la carte vidéo de votre ordinateur (Figure A.2). Serrez toutes les vis.
Pour un MAC : Connectez à l'ordinateur l'adaptateur de câble pour Macintosh, puis branchez à l'adaptateur le mini-
connecteur D-SUB à 15 broches (Figure B.1). Serrez toutes les vis.
Câble vidéo DVI
(non inclus) Figure A.1
REMARQUE : Certains systèmes Macintosh n'ont pas besoin d'adaptateur de câble.
3. Placez les mains de chaque côté du moniteur pour incliner l'écran LCD de 30 degrés et levez cette dernière jusqu'à la
position la plus haute (Figure C.1).
4. Branchez tous les câbles aux prises appropriées (Figure C.1).
5. Placez le cordon d'alimentation dans les crochets spécifiques comme indiqué à la Figure C.2.
6. Placez le D-Sub dans les crochets spécifiques comme indiqué à la Figure C.2.
Hauteur
maximale
du support
DC-OUT (sortie de courant continu) (NX/NXp seulement)
Connexion pour produit NEC en option.
N'utilisez ce connecteur que sur indication explicite.
06_French
Inclinaison à 30˚
Cordon d'alimentation
Câble DVI (non inclus)
Figure C.1
3
Adaptateur de câble
Figure A.2 pour Macintosh
(non inclus)
Français-3
13/4/06, 9:24
Figure B.1
Câble D-SUB
Figure C.2
