Inicio rápido
Para conectar el monitor LCD MultiSync a su sistema, siga estas indicaciones:
1. Apague el ordenador.
2. Para PC o MAC con salida digital DVI: conecte el cable de señal DVI (no incluido) al conector de la tarjeta de
visualización de su sistema (figura A.1). Apriete todos los tornillos.
Para PC con salida analógica: conecte el cable de señal del mini D-SUB de 15 clavijas al conector de la tarjeta de
visualización de su sistema (figura A.2). Apriete todos los tornillos.
Para MAC: conecte el adaptador para Macintosh al ordenador, y el cable de señal del mini D-SUB de 15 clavijas al
adaptador para Macintosh (figura B.1). Apriete todos los tornillos.

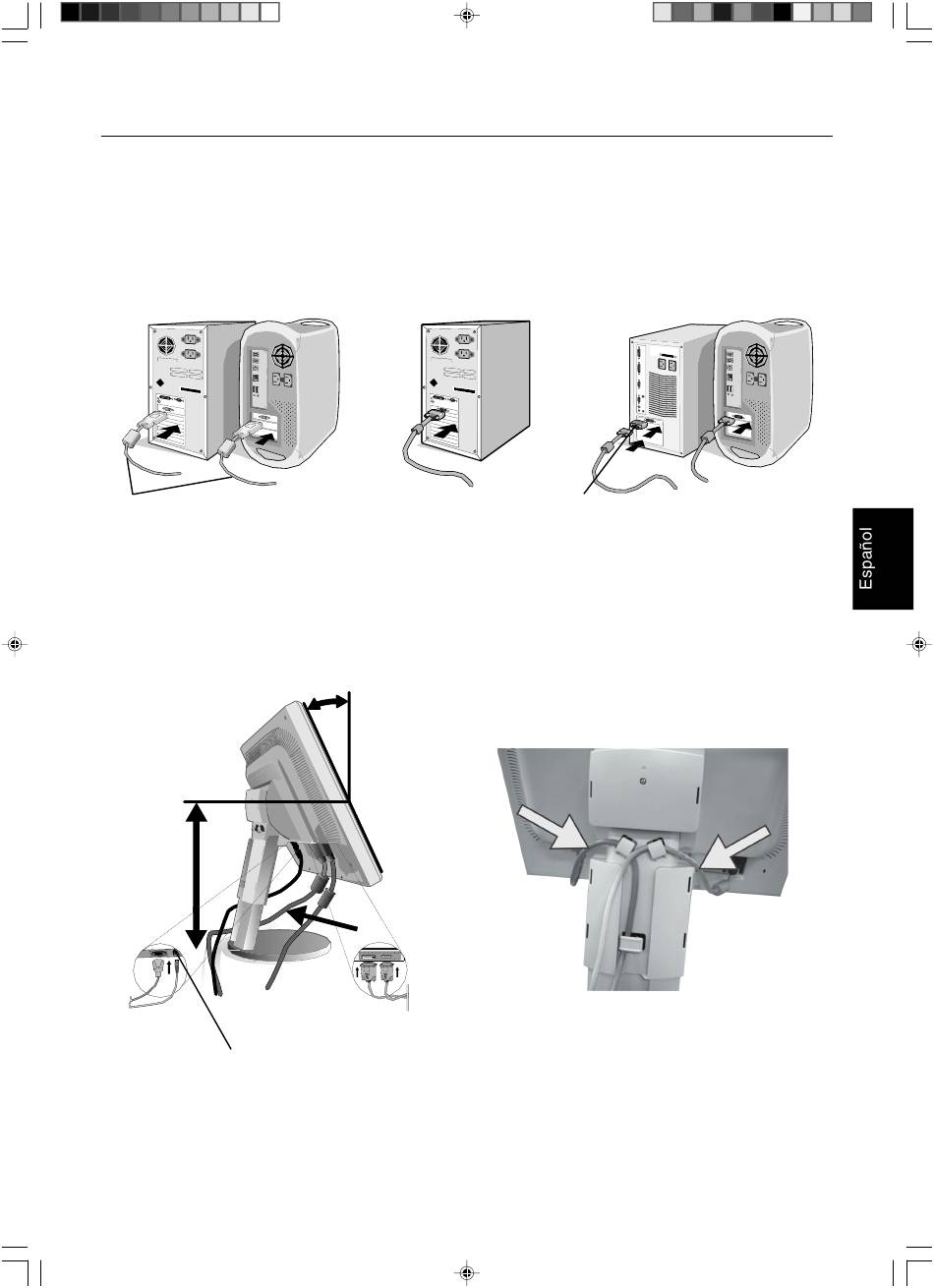

Cable de señal DVI
(no incluido) Figura A.1
NOTA: Algunos sistemas Macintosh no necesitan adaptador.
3. Coloque una mano a cada lado del monitor para inclinar el panel LCD 30 grados y levántelo hasta alcanzar la posición
más alta (figura C.1).
4. Conecte todos los cables en sus correspondientes conectores (figura C.1).
5. Introduzca el cable de alimentación en sus corchetes correspondientes, como se indica en la figura C.2.
6. Introduzca el cable D-Sub en sus corchetes correspondientes, como se indica en la figura C.2.
Máxima
posición del
soporte
DC-OUT (sólo NX/NXp)
Entrada para productos opcionales de NEC.
No utilice este conector si no se le indica así.
