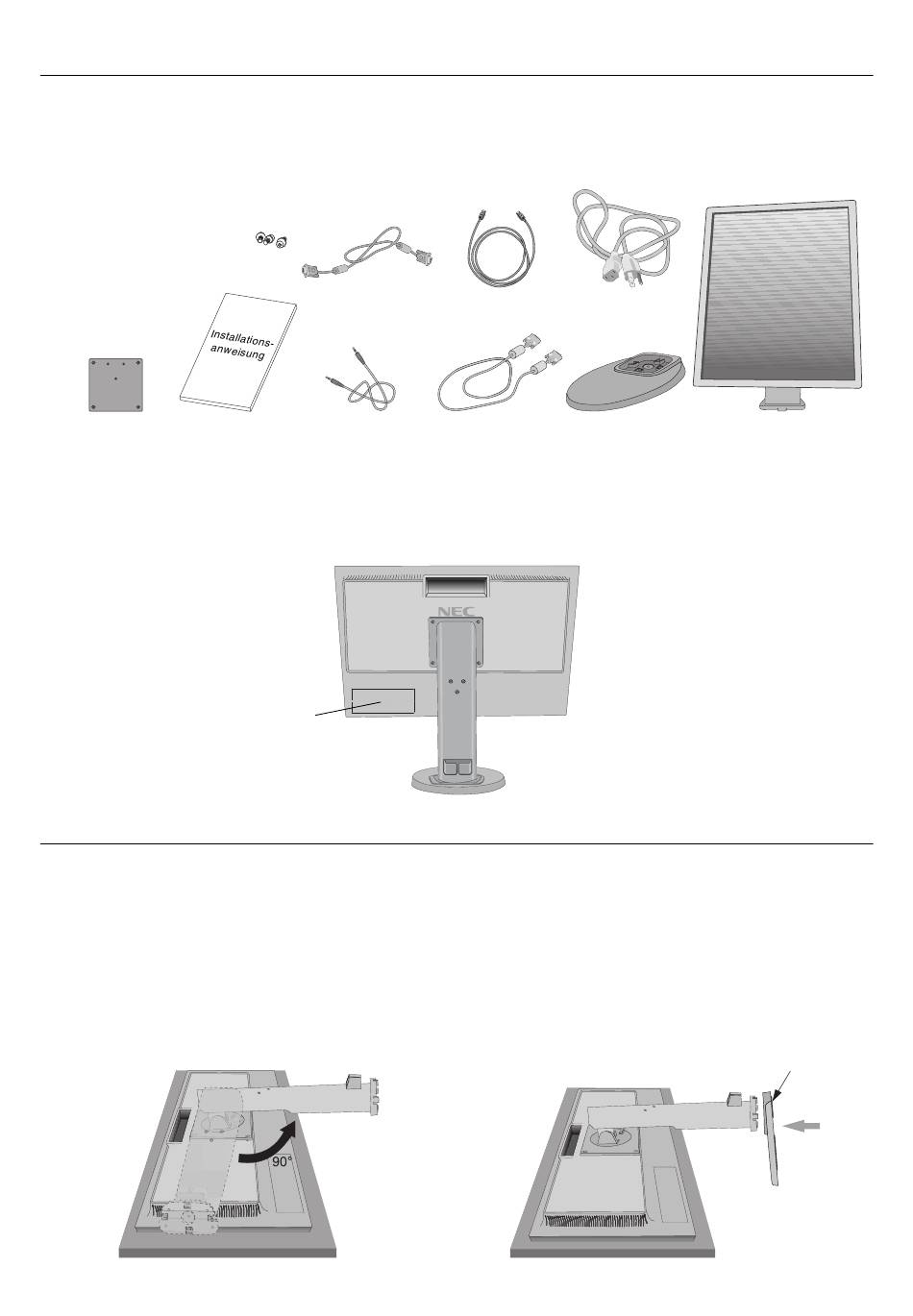

Inhalt der Verpackung
Der Karton* mit Ihrem neuen NEC LCD-Monitor sollte folgende Komponenten enthalten:
•
LCD-Monitor mit verstellbarem Fuß
•
Netzkabel*
1
•
Videosignalkabel (Mini-D-SUB-Stecker mit 15 Stiften an beiden Seiten)*
•
Videosignalkabel (Kabel von DVI-D auf DVI-D)*
•
Videosignalkabel (DisplayPort-Kabel)*
•
Installationsanweisung
•
Standfuß
•
Audiokabel*
2,
*
4
3
•
VESA-Montageplatte*
3
•
Schrauben*
VESA-
Installations-
3
Montageplatte*
anweisung
*
Bewahren Sie den Originalkarton und das Verpackungsmaterial für spätere Transporte des Monitors auf.
1
*
Welcher Netzkabeltyp mitgeliefert wird, hängt davon ab, wohin der LCD-Monitor geliefert wird.
2
*
Nur E233WM.
*
3
Für nordamerikanische Ausführung.
*
4
Für europäische Ausführung.
Die Modellbezeichnung befi ndet sich auf dem Typenschild.
Typenschild auf der
Rückseite des Monitors.
Kurzanleitung
So befestigen Sie den Standfuß am Fuß des LCD-Monitors:
1. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberfl äche (Abbildung 1).
HINWEIS: Legen Sie den Monitor vorsichtig mit dem Display nach unten ab, um die Bedienelemente auf der Vorderseite nicht
zu beschädigen.
2. Drehen Sie den Fuß bitte um 90 Grad, wie in Abbildung 1 dargestellt.
HINWEIS: Ziehen Sie den Monitorfuß vorsichtig heraus.
3. Befestigen Sie den Fuß am LCD-Monitor und ziehen Sie die Schraube an der Unterseite des Standfußes fest
(Abbildung 2).
HINWEIS: Führen Sie diesen Vorgang in umgekehrter Reiehenfolge aus, wenn Sie den Monitor wieder verpacken möchten.
Abbildung 1
4
3
Schrauben*
3
Mini-D-SUB 15-polig
auf Mini-D-SUB
15-polig*
4
2,
4
Audiokabel*
*
4
Videosignalkabel
Netzkabel*
(DisplayPort-Kabel)*
3
DVI-D-auf-DVI-D-
4
Kabel*
Deutsch-6
1
Standfuß
LCD-Monitor
(Standfuß nicht montiert)
Abbildung 2
Schraube
