DOM-XP
4-Kanal-Wochenschaltuhr und Fernwirkeinheit
Zur Verkabelung der Datenleitungen wird bis 100m Leitungslänge Standard-Telefonleitung 2x2x0,8ø
empfohlen. Die Abschirmung ist im Schaltschrank zu erden. Bei Leitungslängen von 100m bis 400m
sollte abgeschirmte Leitung mit Schirmgeflecht verwendet werden.
Bei Fühlerverlängerungen wird die Verlegung abgeschirmten Kabels empfohlen.
Leitungslänge
Querschnitt
Bis 100m
0,75mm²
Bis 400m
1,5mm²
Technische Daten
Spannungsversorgung 230V~, +10% / -15%, ca. 5VA
Digitaleingänge
Ausgangsrelais
Überwachungssystem Selbstüberwachung von Datenspeicher und Mikrocomputer
Kommunikation
Abmessungen (BxHxT) 106 x 90 x 58 mm (DIN 43880)
Umgebungstemperatur Betrieb: 0...+55°C, Lagerung: -25...+70°C
CE-Konformität
EAC-Konformität
Seite 4 von 4
4 x potenzialfreier Kontakt, nur zur Dokumentation
(Spannungsversorgung intern 12V=)
4 x Schaltausgang, Schließerkontakt, Bemessungsspannung
230V~, 4(2)A
Single-Chip-Mikrocomputer, Datenspeicher und Quarzuhr mit
Zentraleinheit
5000h Gangreserve
3-Leiter CAN-Bus-Schnittstelle mit integrierter
Spannungsversorgung, galvanisch getrennt, Service-Buchse
Befestigung Hutschiene TH 35-15 oder TH 35-7,5 (DIN EN 60715)
Gewicht Ca. 450g
− 2014/30/EU (EMV-Richtlinie)
− 2014/35/EU (Niederspannungsrichtlinie)
− TR ZU 004/2011
− TR ZU 020/2011
RoHS II
Gültigkeit ab Version 2.10
Technische Änderungen vorbehalten

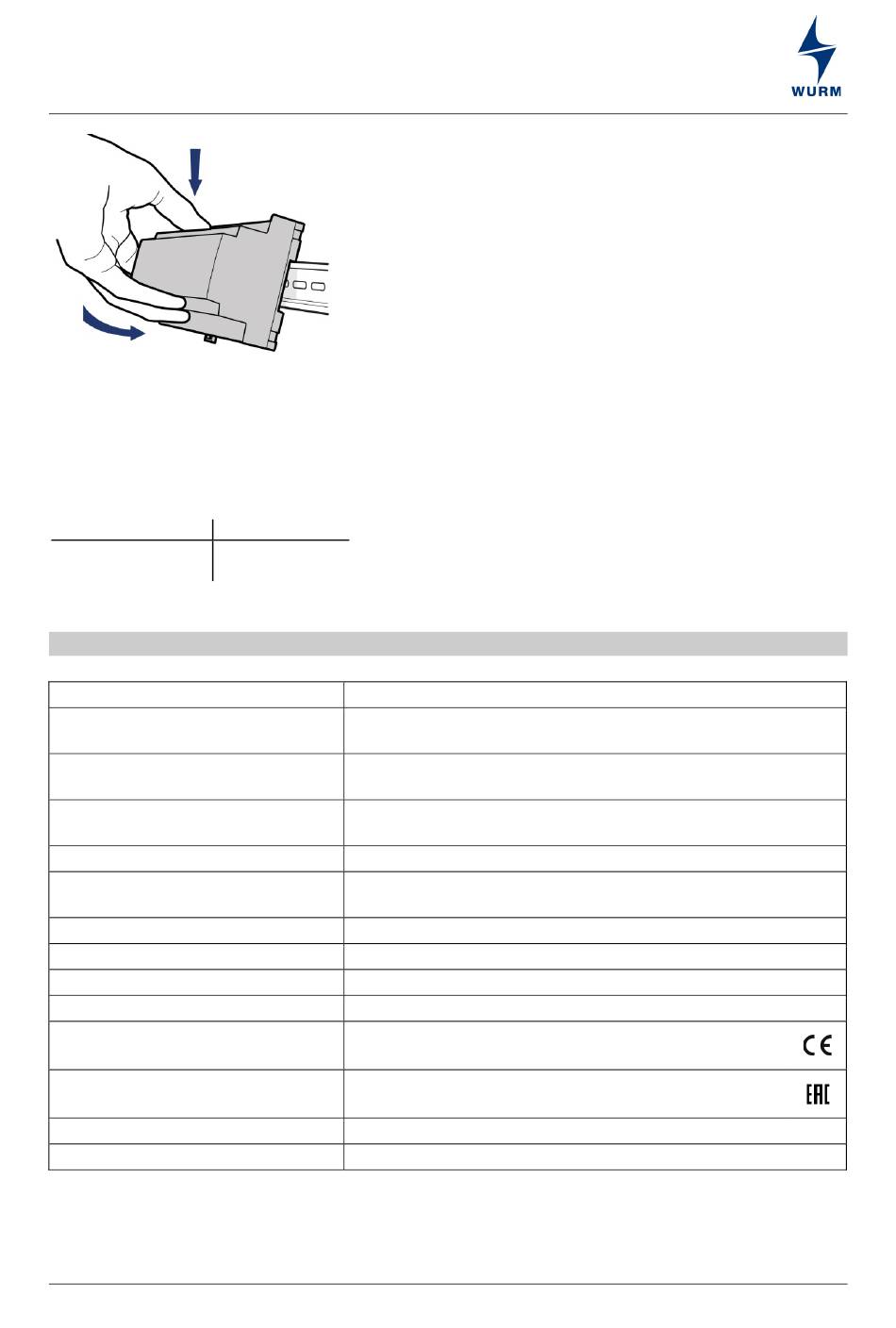

Setzen Sie das Gerät mit der oberen
Führungskante auf die Hutschiene.
Drücken Sie das Gerät leicht nach unten, bis es
mit dem Befestigungsschnapper an der
Hutschiene einrastet.
DOM-XP_V2.10_PI_2019-04_DE
