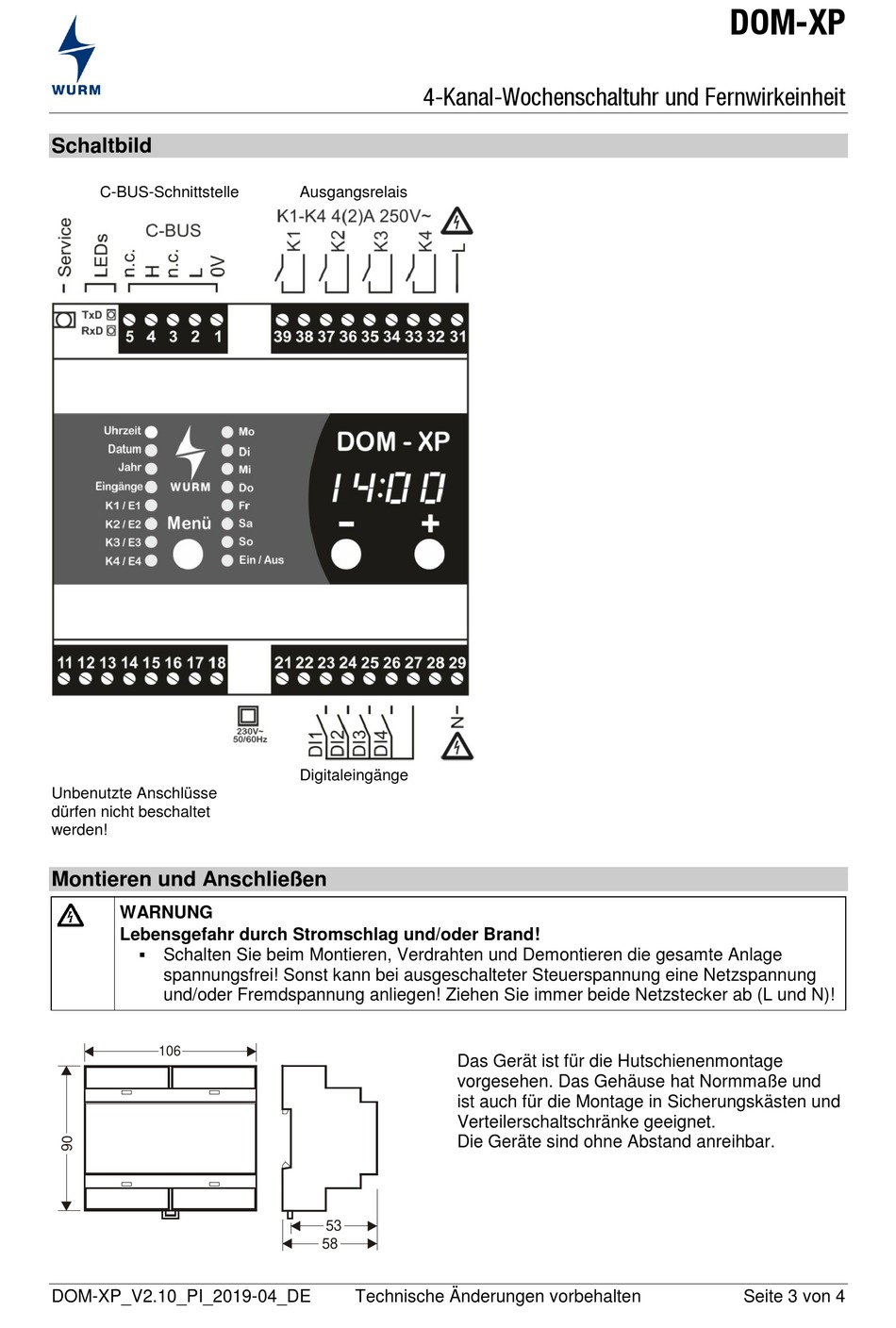

Schaltbild
C-BUS-Schnittstelle
Unbenutzte Anschlüsse
dürfen nicht beschaltet
werden!
Montieren und Anschließen
WARNUNG
Lebensgefahr durch Stromschlag und/oder Brand!
Schalten Sie beim Montieren, Verdrahten und Demontieren die gesamte Anlage
spannungsfrei! Sonst kann bei ausgeschalteter Steuerspannung eine Netzspannung
und/oder Fremdspannung anliegen! Ziehen Sie immer beide Netzstecker ab (L und N)!
106
DOM-XP_V2.10_PI_2019-04_DE
4-Kanal-Wochenschaltuhr und Fernwirkeinheit
Ausgangsrelais
Digitaleingänge
Das Gerät ist für die Hutschienenmontage
vorgesehen. Das Gehäuse hat Normmaße und
ist auch für die Montage in Sicherungskästen und
Verteilerschaltschränke geeignet.
Die Geräte sind ohne Abstand anreihbar.
53
58
Technische Änderungen vorbehalten
DOM-XP
Seite 3 von 4
