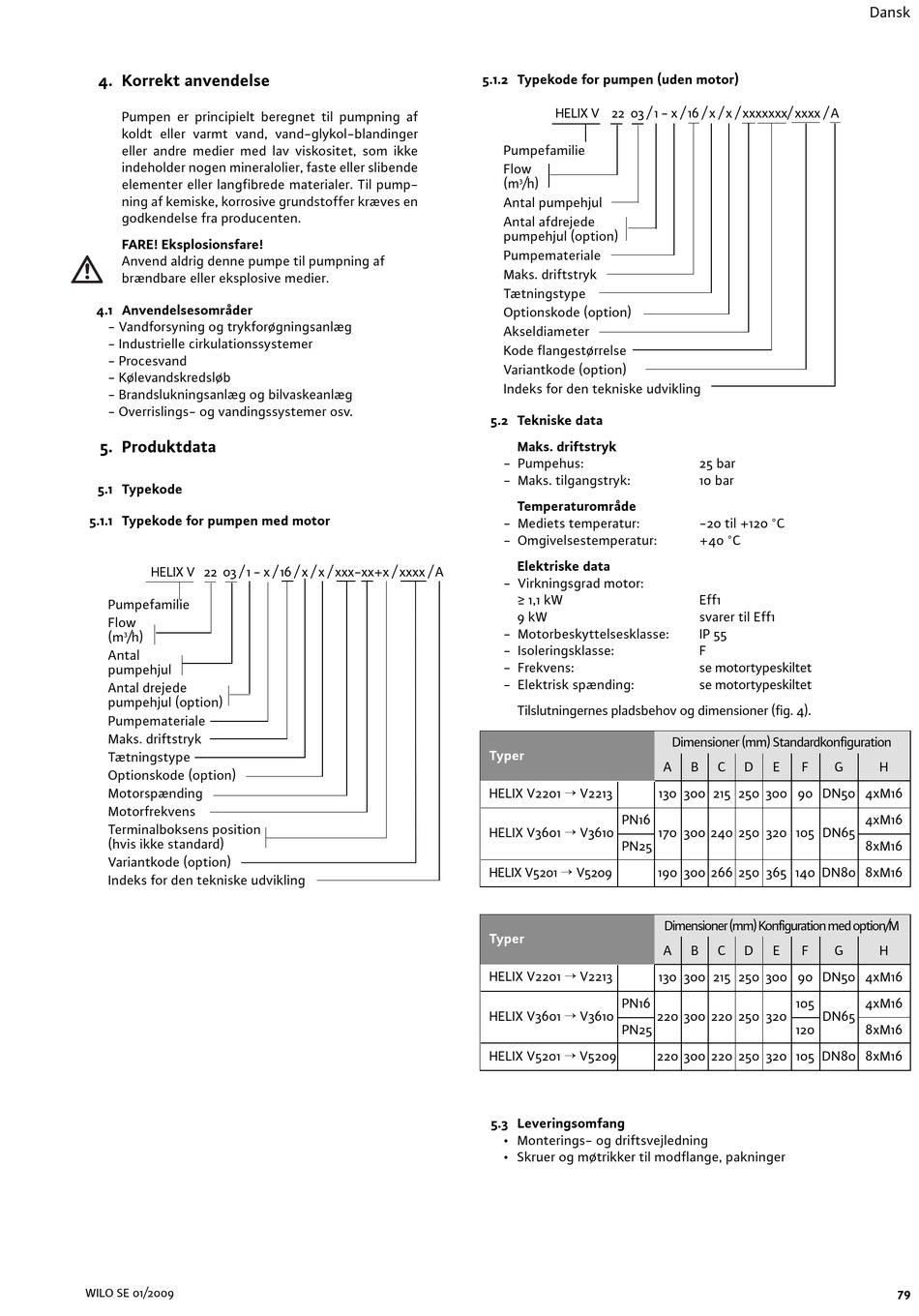

4. Korrekt anvendelse

Pumpen er principielt beregnet til pumpning af
koldt eller varmt vand, vand-glykol-blandinger
eller andre medier med lav viskositet, som ikke
indeholder nogen mineralolier, faste eller slibende
elementer eller langfibrede materialer. Til pump-
ning af kemiske, korrosive grundstoffer kræves en
godkendelse fra producenten.
FARE! Eksplosionsfare!
Anvend aldrig denne pumpe til pumpning af
brændbare eller eksplosive medier.
4.1 Anvendelsesområder
- Vandforsyning og trykforøgningsanlæg
- Industrielle cirkulationssystemer
- Procesvand
- Kølevandskredsløb
- Brandslukningsanlæg og bilvaskeanlæg
- Overrislings- og vandingssystemer osv.
5. Produktdata
5.1 Typekode
5.1.1 Typekode for pumpen med motor
HELIX V 22 03 / 1 - x / 16 / x / x / xxx-xx+x / xxxx / A
Pumpefamilie
Flow
(m /h)
3
Antal
pumpehjul
Antal drejede
pumpehjul (option)
Pumpemateriale
Maks. driftstryk
Tætningstype
Optionskode (option)
Motorspænding
Motorfrekvens
Terminalboksens position
(hvis ikke standard)
Variantkode (option)
Indeks for den tekniske udvikling
WILO SE 01/2009
5.1.2 Typekode for pumpen (uden motor)
HELIX V 22 03 / 1 - x / 16 / x / x / xxxxxxx/ xxxx / A
Pumpefamilie
Flow
(m /h)
3
Antal pumpehjul
Antal afdrejede
pumpehjul (option)
Pumpemateriale
Maks. driftstryk
Tætningstype
Optionskode (option)
Akseldiameter
Kode flangestørrelse
Variantkode (option)
Indeks for den tekniske udvikling
5.2 Tekniske data
Maks. driftstryk
- Pumpehus:
- Maks. tilgangstryk:
Temperaturområde
- Mediets temperatur:
- Omgivelsestemperatur:
Elektriske data
- Virkningsgrad motor:
> - 1,1 kW
9 kW
- Motorbeskyttelsesklasse:
- Isoleringsklasse:
- Frekvens:
- Elektrisk spænding:
Tilslutningernes pladsbehov og dimensioner (fig. 4).
Typer
HELIX V2201 ¡ V2213
PN16
HELIX V3601 ¡ V3610
PN25
HELIX V5201 ¡ V5209
Typer
HELIX V2201 ¡ V2213
PN16
HELIX V3601 ¡ V3610
PN25
HELIX V5201 ¡ V5209
5.3 Leveringsomfang
• Monterings- og driftsvejledning
• Skruer og møtrikker til modflange, pakninger
25 bar
10 bar
-20 til +120 °C
+40 °C
Eff1
svarer til Eff1
IP 55
F
se motortypeskiltet
se motortypeskiltet
Dimensioner (mm) Standardkonfiguration
A B C D E F
130 300 215 250 300 90 DN50 4xM16
170 300 240 250 320 105 DN65
190 300 266 250 365 140 DN80 8xM16
Dimensioner(mm)Konfigurationmedoption/M
A B C D E F
130 300 215 250 300 90 DN50 4xM16
105
220 300 220 250 320 DN65
120
220 300 220 250 320 105 DN80 8xM16
Dansk
G H
4xM16
8xM16
G H
4xM16
8xM16
79
