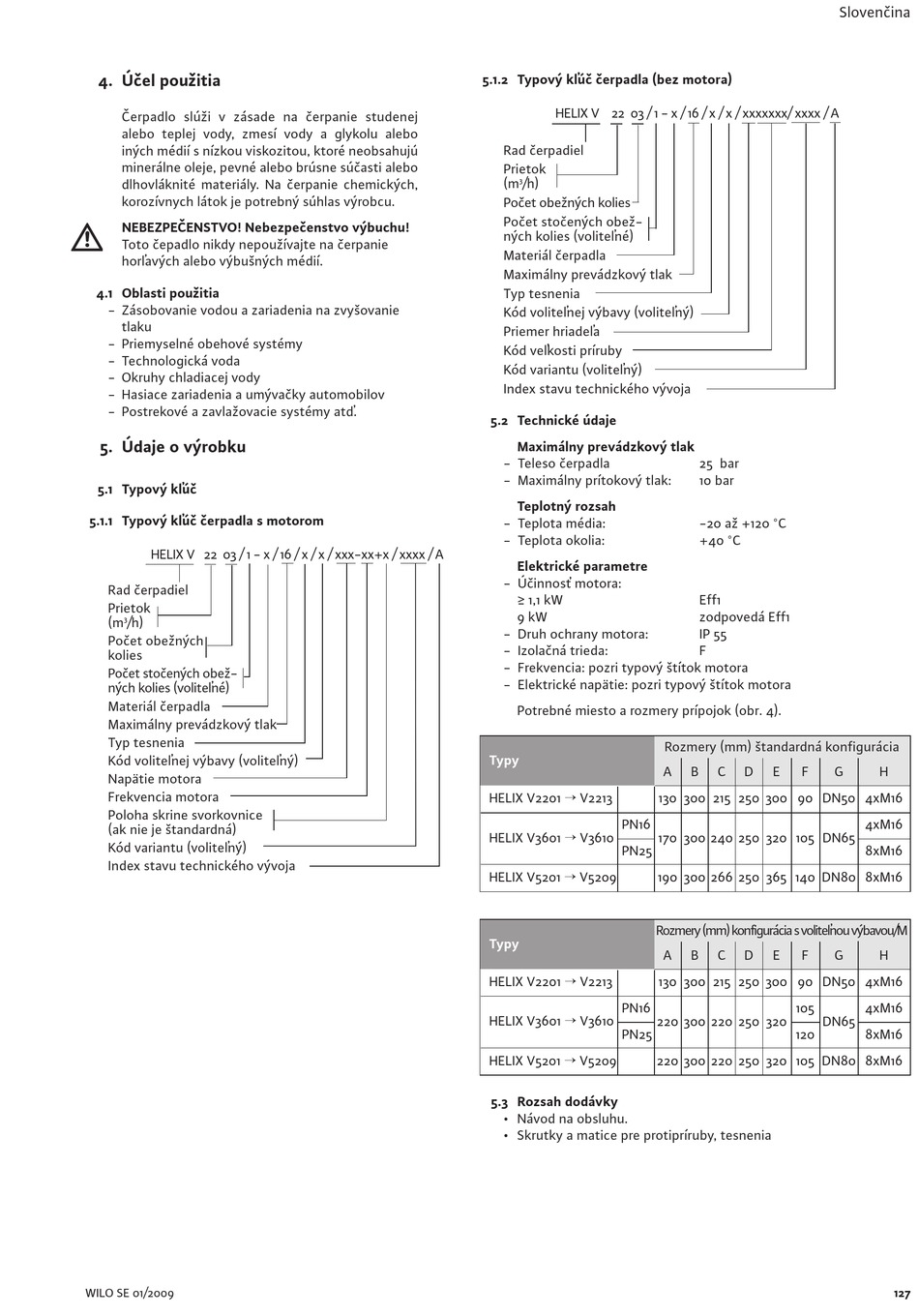

4. Účel použitia
Čerpadlo slúži v zásade na čerpanie studenej
alebo teplej vody, zmesí vody a glykolu alebo
iných médií s nízkou viskozitou, ktoré neobsahujú
minerálne oleje, pevné alebo brúsne súčasti alebo
dlhovláknité materiály. Na čerpanie chemických,
korozívnych látok je potrebný súhlas výrobcu.
NEBEZPEČENSTVO! Nebezpečenstvo výbuchu!
Toto čepadlo nikdy nepoužívajte na čerpanie
horľavých alebo výbušných médií.
4.1 Oblasti použitia
- Zásobovanie vodou a zariadenia na zvyšovanie
tlaku
- Priemyselné obehové systémy
- Technologická voda
- Okruhy chladiacej vody
- Hasiace zariadenia a umývačky automobilov
- Postrekové a zavlažovacie systémy atď.
5. Údaje o výrobku
5.1 Typový kľúč
5.1.1 Typový kľúč čerpadla s motorom
HELIX V 22 03 / 1 - x / 16 / x / x / xxx-xx+x / xxxx / A
Rad čerpadiel
Prietok
(m /h)
3
Počet obežných
kolies
Počet stočených obež-
ných kolies (voliteľné)
Materiál čerpadla
Maximálny prevádzkový tlak
Typ tesnenia
Kód voliteľnej výbavy (voliteľný)
Napätie motora
Frekvencia motora
Poloha skrine svorkovnice
(ak nie je štandardná)
Kód variantu (voliteľný)
Index stavu technického vývoja
WILO SE 01/2009
5.1.2 Typový kľúč čerpadla (bez motora)
HELIX V 22 03 / 1 - x / 16 / x / x / xxxxxxx/ xxxx / A
Rad čerpadiel
Prietok
(m /h)
3
Počet obežných kolies
Počet stočených obež-
ných kolies (voliteľné)
Materiál čerpadla
Maximálny prevádzkový tlak
Typ tesnenia
Kód voliteľnej výbavy (voliteľný)
Priemer hriadeľa
Kód veľkosti príruby
Kód variantu (voliteľný)
Index stavu technického vývoja
5.2 Technické údaje
Maximálny prevádzkový tlak
- Teleso čerpadla
- Maximálny prítokový tlak:
Teplotný rozsah
- Teplota média:
- Teplota okolia:
Elektrické parametre
- Účinnosť motora:
> - 1,1 kW
9 kW
- Druh ochrany motora:
- Izolačná trieda:
- Frekvencia: pozri typový štítok motora
- Elektrické napätie: pozri typový štítok motora
Potrebné miesto a rozmery prípojok (obr. 4).
Typy
HELIX V2201 ¡ V2213
PN16
HELIX V3601 ¡ V3610
PN25
HELIX V5201 ¡ V5209
Typy
HELIX V2201 ¡ V2213
PN16
HELIX V3601 ¡ V3610
PN25
HELIX V5201 ¡ V5209
5.3 Rozsah dodávky
• Návod na obsluhu.
• Skrutky a matice pre protipríruby, tesnenia
25 bar
10 bar
-20 až +120 °C
+40 °C
Eff1
zodpovedá Eff1
IP 55
F
Rozmery (mm) štandardná konfigurácia
A B C D E F
130 300 215 250 300 90 DN50 4xM16
170 300 240 250 320 105 DN65
190 300 266 250 365 140 DN80 8xM16
Rozmery(mm)konfiguráciasvoliteľnouvýbavou/M
A B C D E F
130 300 215 250 300 90 DN50 4xM16
105
220 300 220 250 320 DN65
120
220 300 220 250 320 105 DN80 8xM16
Slovenčina
G H
4xM16
8xM16
G H
4xM16
8xM16
