Schnittstellenbelegung

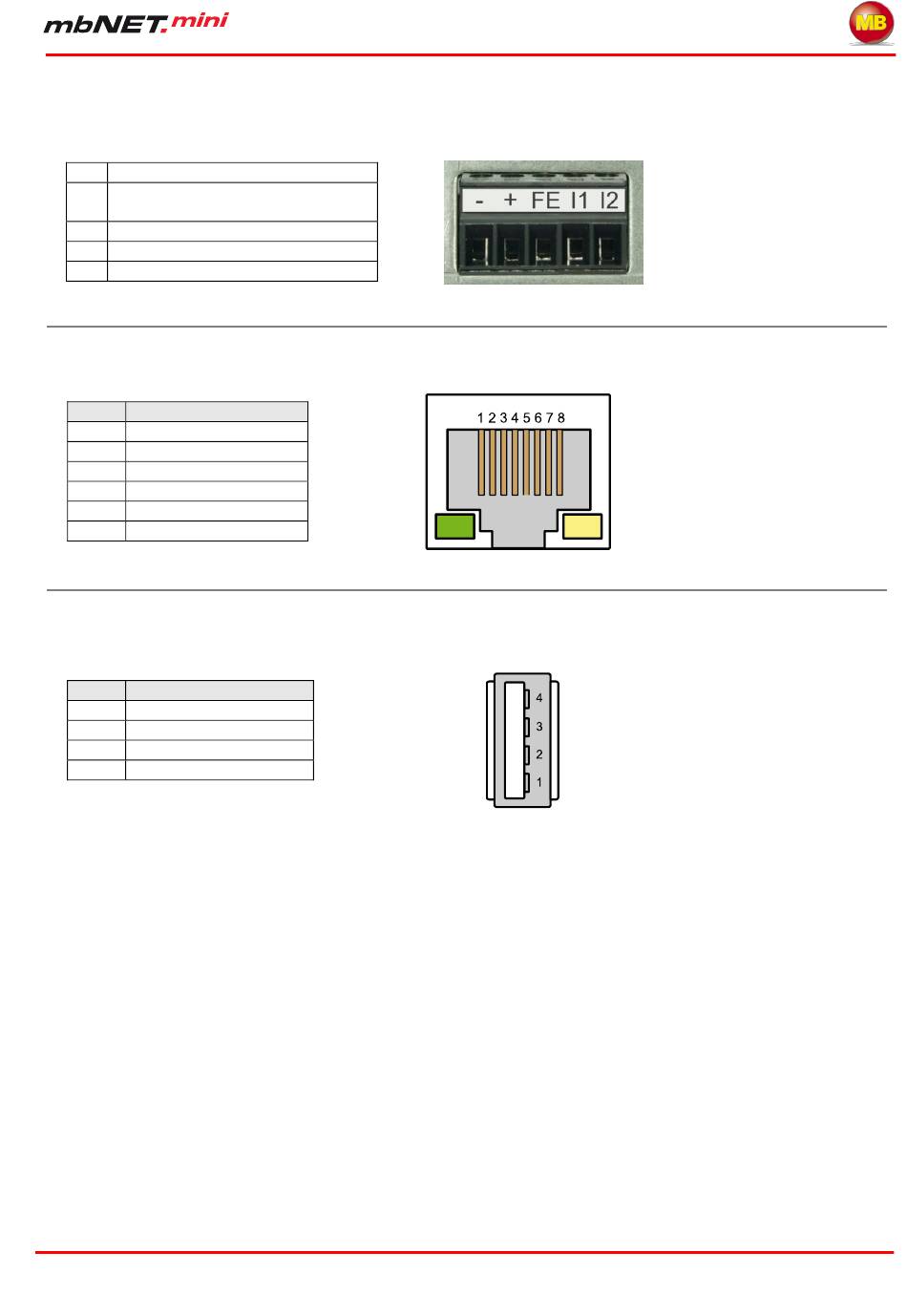

5.1 Anschlussbelegung Klemmleiste an der Geräte-Unterseite
- Anschluss 0V DC
Anschluss Versorgungsspannung
+
10-30V DC
FE Funktionserde
I1 Digitaler Eingang E1 (10-30V DC)
I2 Digitaler Eingang E2 (10-30V DC)
5.2 Anschlussbelegung LAN- bzw. WAN-Anschluss an der Geräte-Front
Signal
1 TX+
2 TX-
3 RX+
4
Nicht belegt
5 Nicht belegt
6 RX-
5.3 Anschlussbelegung USB-Anschluss an der Geräte-Front
Signal
1 VCC (+5V)
2 - Data
3
+Data
4 GND
