SCAN 49 Gebrauchsanweisung Seite 2
Herzlichen Glückwunsch zu Ihrem neuen
SCAN - Kaminofen
Sie haben das Erzeugnis eines führenden Herstellers von
Kaminöfen in Europa gewählt. Wenn Sie die nachstehen-
den Ratschläge und Anweisungen beachten, werden Sie viel
Freude an diesem Ofen haben.
Bitte lesen Sie diese Gebrauchsanweisung sowie die gene-
relle Aufstellanleitung gründlich durch, bevor Sie mit der
Montage beginnen oder den Ofen in Betrieb nehmen.
Saubere Verbrennung

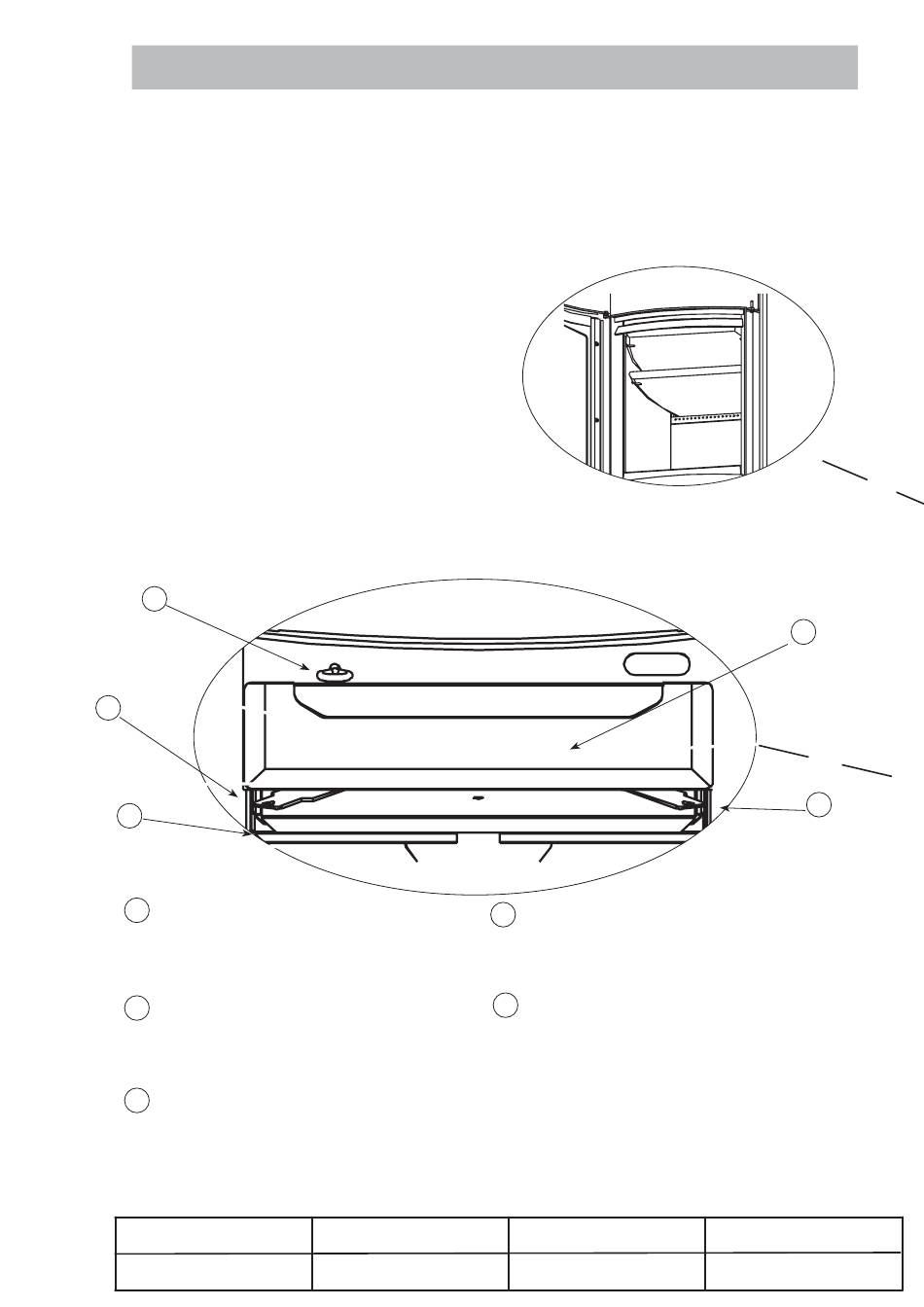

Der SCAN 49 ist mit einem separaten Kanal
(Clean-Burn Technik) versehen, der zusätzli-
che Verbrennungsluft in die Brennkammer leitet
(Tertiärluft). Diese Luft wird durch die kleinen
Löcher in der Edelstahlschiene direkt unter der
Rauchumlenkplatte in die Brennkammer geleitet.
3
4
2
1
Aschenkasten. Der Aschenkasten befindet sich unterhalb
der Feuerstelle hinter der Tür. Wichtig: Seien Sie bitte vor-
sichtig, wenn Sie dem Kaminofen Asche entnehmen, denn
die Glut kann bis 24 Stunden anhalten. Asche niemals in
brennbare/temperaturempfindliche Behälter füllen.
2
Deckel für Aschenkasten. Unter dem Aschenkasten befin-
det sich ein dazu gehörender Deckel. Dieser dient beim
Entleeren als Staubschutz und muss bei Betrieb des Ofens
wieder unterhalb des Aschenkastens als Brandschutz ein-
geschoben sein.
3
Bedienungshaken für Rüttelrost. Der Kaminofen ist
mit einem Rüttelrost versehen. Die Asche fällt
Feuerstelle in den Aschenkasten, wenn der Rüttelrost
betätigt wird.
Einstellung der Luftzufuhr (EN 13240) + Brennstoffmenge:
Verbrennungsluft %
90
SCAN 49
Rauchumlenkplatten
Bei der Demontage werden die Halterungen an einer
Seite herausgezogen, und die Rauchumlenkplatten
können schräg herausgenommen werden.
4
Regulierung der Primärluft. Die Luftzufuhr ist geschlos-
sen, wenn der Schieber nach links und offen, wenn der
Schieber nach rechts gechoben ist. Er soll in der Anheiz-
und Nachfüllphase offen und während des Dauerbrands
geschlossen sein.
5
Regulierung der Verbrennungsluft. Die Luftzufuhr ist
geschlossen, wenn der Schieber nach links und offen, wenn
der Schieber nach rechts geschoben ist. Die Einstellung
des Verbrennungsluftschiebers reguliert die Wärmeabgabe
des Ofens.
Die Primärluft, der Aschenkasten und der Rüttelrost müs-
sen während des Dauerbraunds geschlossen sein.
von der
Primärluft %
Max. Einfeuerungsmenge, kg
60
Holzverbrauch, kg/h
2
1
5
2
