Zip HydroTap ® G4 BCS100/75 und G4 BCS160/175
4. Montage

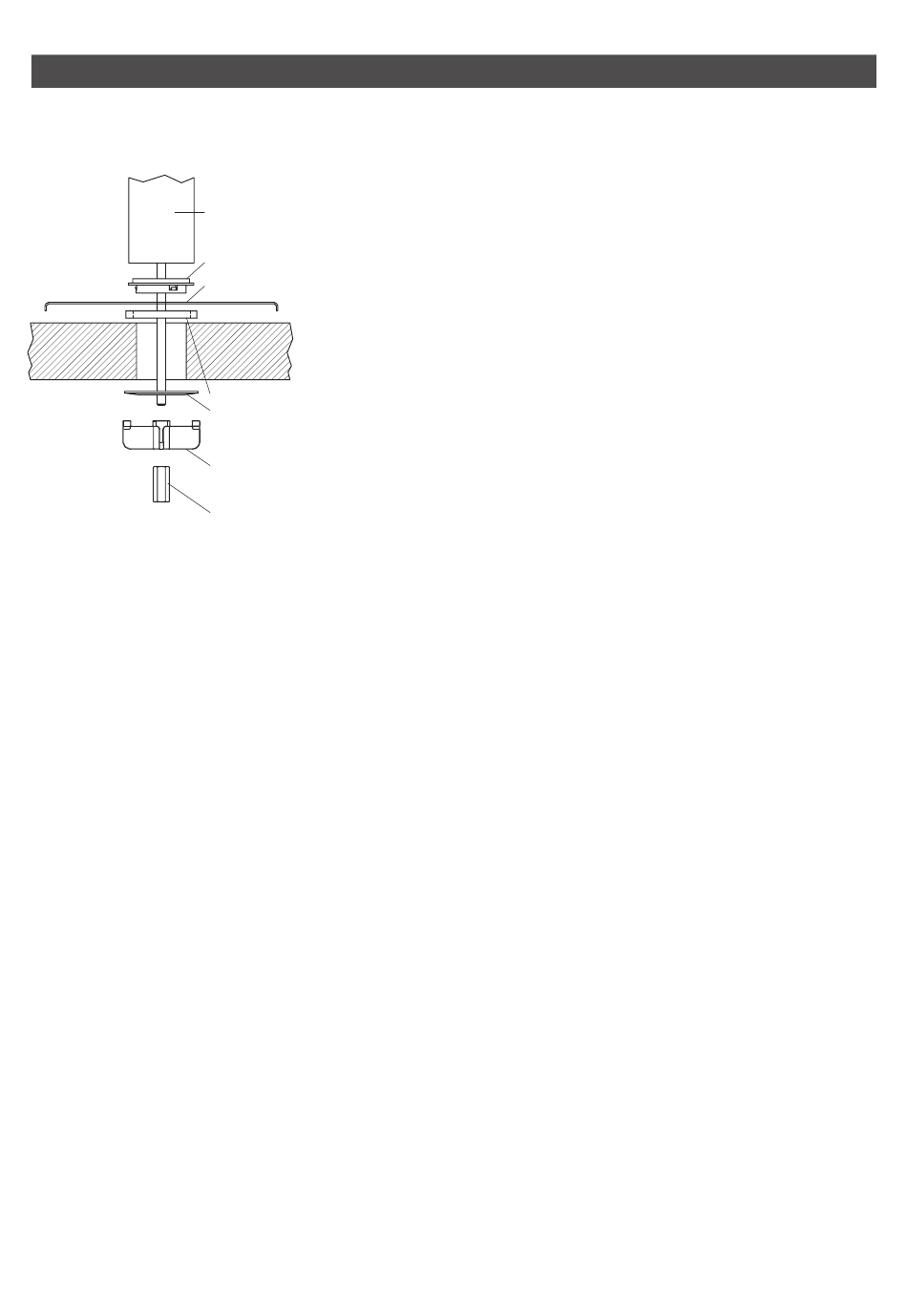

3. Schneiden Sie die Löcher, wie auf der Schablone markiert.
4. Setzen Sie das Tableau ein, platzieren Sie den Abstandshalter aus Kunststoff zwischen
der Arbeitsplatte und dem Tableau am 35mm-Loch. Fixieren Sie das Tableau von der
Unterseite an der Gewindestange mit der mitgelieferten Unterlegscheibe und Mutter.
5. Montieren Sie die Armatur, wie im Abschnitt »Armatur montieren« ab Punkt 3
Armatur
beschrieben.
6. Sollte der Abflussbogen in eine falsche Richtung zeigen, lösen Sie die Befestigungs-
Sockel
mutter oberhalb des Bogens, richten ihn gewünschter Richtung aus und ziehen Sie
Tableau
die Befestigungsmutter anschließend wieder fest.
7. Verbinden Sie den Abflussbogen mit einer Siphon-Rohrmuffe. Verwenden Sie dazu
einen 22mm durchmessenden Schlauch. Sollte keine freie Siphon-Rohrmuffe zur
Verfügung stehen, ist die Schnapp-Rohrmuffe zu verwenden.
a. Platzieren Sie die Schnapp-Rohrmuffe an der der Spüle zugewandten Seite des
Abstandshalter
Siphons. Bohren Sie ein Loch mit einem Durchmesser von 13mm in das Abflussrohr
Edelstahlscheibe
hinter der Schnapp-Rohrmuffe um einen Abfluss zu ermöglichen. Nutzen Sie
geeignetes Dichtmittel, um die Schnapp-Rohrmuffe wasserdicht gegen das
Spannklammer Abwasserohr abzudichten.
Mutter

Inbetriebnahme

1. Spülen Sie die Anschlussleitungen und Rohre vor dem ersten Gebrauch gründlich
durch. Lösen Sie dazu den Flexschlauch vom Wasserzulauf der Untertischeinheit
und halten Sie ihn in einen Abfluss oder Eimer. Drehen Sie das Wasser auf und
lassen Sie es für mehrere Minuten laufen. Befestigen Sie den Schlauch anschließend
wieder am Wasserzulauf der Untertischeinheit und prüfen Sie die Installation auf
Undichtigkeiten.
2. Stellen Sie am Druckminderer der Kohlendioxid-Gasflasche einen Nachdruck von 3,0
bar ein. Drehen Sie die Einstellschraube gegen den Uhrzeigersinn, um den Druck zu
vermindern und im Uhrzeigersinn, um den Druck zu erhöhen.
3. Prüfen Sie die gasführenden Verbindungen auf Leckagen. Vorsicht, austretendes Gas
kann sehr kalt sein! Verwenden sie ein Lecksuchspray oder Seifenwasser, um auch
kleine Undichtigkeiten zu finden.
4. Wenn keine Undichtigkeiten auftreten, aktivieren Sie das Gerät, indem Sie den
Stecker in die Steckdose stecken und den Einschalter an der rechten Seite des
Untertischgeräts betätigen.
5. Auf dem Display erscheint die Aufforderung den Karbonisator mit Kohlendioxid zu
spülen.
a. Tippen Sie »Start« um die Spülung zu starten. Daraufhin strömt Kohlendioxid
durch das Gerät und hörbar aus der Armatur.
b. Tippen Sie nach etwa 10 Sekunden »Stopp«, um die Spülung zu beenden und
anschließend »Weiter«, um mit der Inbetriebnahme fortzufahren.
6. Auf dem Display erscheint die Aufforderung den Filter zu spülen. Dazu wird ein
Auffangbehälter mit etwa 10 Litern Fassungsvermögen benötigt.
a. Öffnen Sie die Wartungsklappe an der Vorderseite des Gerätes. Führen Sie den
Kunststoffschlauch in den Auffangbehälter und öffnen Sie das Ventil am Schlauch.
b. Tippen Sie »Start« um die Spülung zu starten.
c. Lassen Sie etwa 10 Liter Wasser ablaufen und tippen Sie anschließend »Stopp«,
um die Spülung zu beenden. Schließen Sie das Ventil am Schlauch und tippen Sie
»Weiter«.
7. Das Gerät befindet sich anschließend im normalen Betriebsmodus.
8. Registrieren Sie das Gerät im Internet unter www.clage.de.
