A U TO M AT I S C H E R N E T Z U M S C H A LT E R , OT M _ C _ 2 1 D
Manueller Rückschaltmodus
Die Schaltfolge vom Compact ATS OTM_C_21D
kann in den folgenden Schritten zusammen-
gefasst werden:
• Eine Netzstörung tritt auf in Netz I (LN1) auf.
• Schaltverzögerung Ts beginnt (bei Phasen-
ausfall, Überspannung und Unterspannung)
• Generatorstart, sofortiger Generatorstart
bei komplettem Stromausfall, bei Phasen-
ausfall oder nach der Umschaltverzögerung Ts
bei Über- oder Unterspannung (wenn der
Generatormodus ausgewählt ist)
• Umschaltung (von Position I) auf Position 0
• Umschaltung (von Position 0) auf Position II
LN1
LN2
Schalter I Status
Schalter II Status

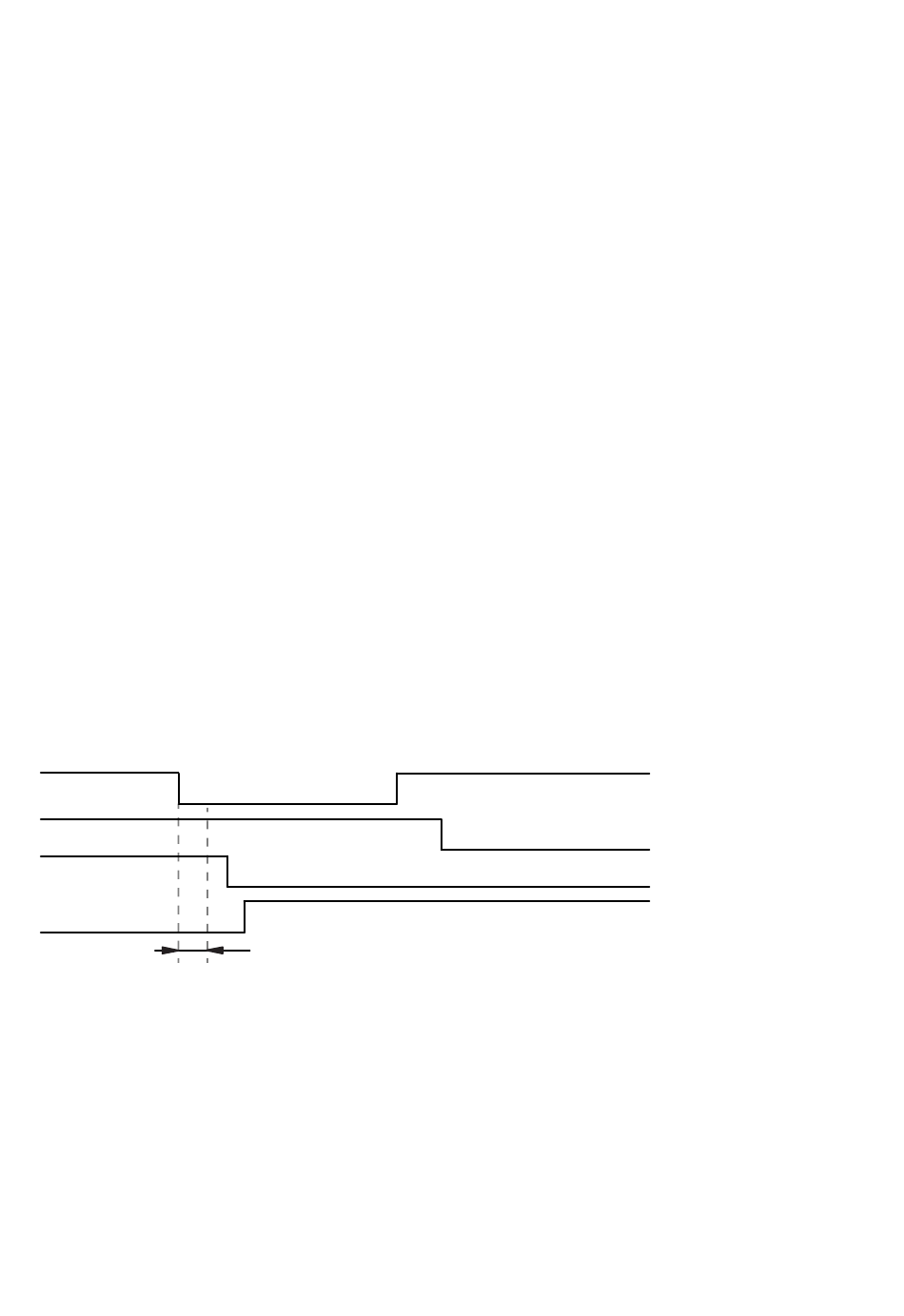

Abbildung 4. Automatische Umschaltsequenzen beim Compact ATS OTM_C_21D,
Manueller Rückschaltmodus
Ts
Die Rückumschaltsequenz kann in den folgenden
Schritten zusammengefasst werden:
• Netz I befindet sich wieder in Normalbetrieb
• Der Umschalter bleibt in Position II
• Eine Netzstörung tritt in Netz II (LN2) auf
• Der Umschalter bleibt in Position II
• Der Umschalter kann manuell in die Position I
zurückgeschaltet werden.
