A U TO M AT I S C H E R N E T Z U M S C H A LT E R , OT M _ C _ 2 1 D
OTM_C_21D Schaltfolge
Priorität auf Netz 1
(Standardmodus - voreingestellt)
Die Schaltfolge vom Compact ATS OTM_C_21D
kann wie folgt in den folgenden Schritten zusam-
mengefasst werden:
• Eine Netzstörung tritt auf in Netz I (LN1) auf
• Schaltverzögerung Ts beginnt (bei Phasenaus-
fall, Überspannung und Unterspannung)
• Generatorstart, sofortiger Generatorstart bei
komplettem Stromausfall, bei Phasenausfall
oder nach der Umschaltverzögerung Ts bei
Über- oder Unterspannung (wenn der
Generator modus ausgewählt ist)
• Umschaltung (von Position I) auf Position 0
• Umschaltung (von Position 0) auf Position II
LN1
LN2
Schalter I Status
Schalter II Status

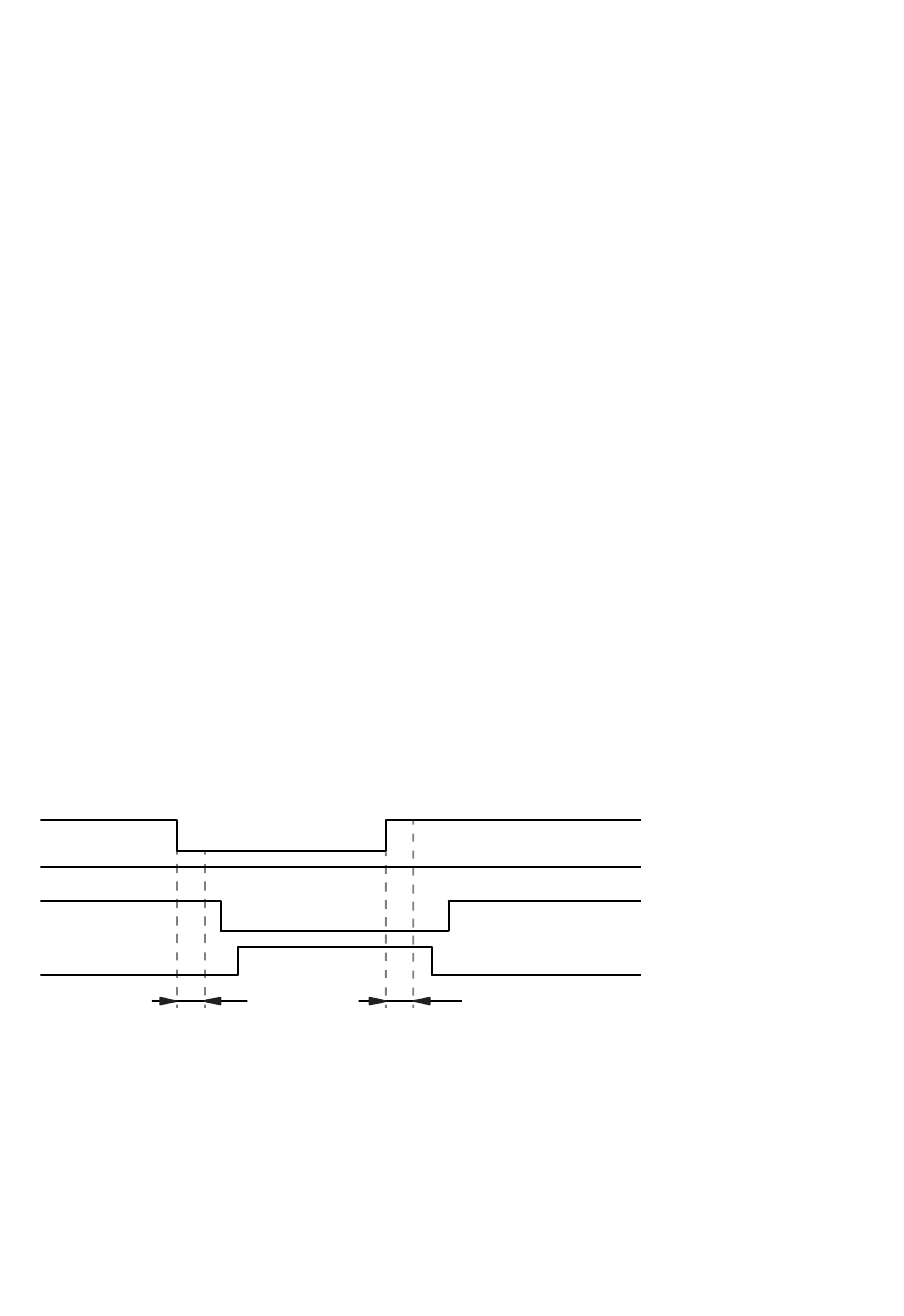

Abbildung 2. Automatische Umschaltsequenzen beim Compact ATS OTM_C_21D, Priorität auf Netz 1
Ts
Die Rückumschaltsequenz kann in den folgenden
Schritten zusammengefasst werden:
• Netz I befindet sich wieder in Normalbetrieb
• Rückschaltverzögerung Tbs beginnt
• Umschaltung (von Position II) auf Position 0
• Umschaltung (von Position 0) auf Position I
• Verzögerung des Generatorstopps Gs
• Generator stoppt
TBs
