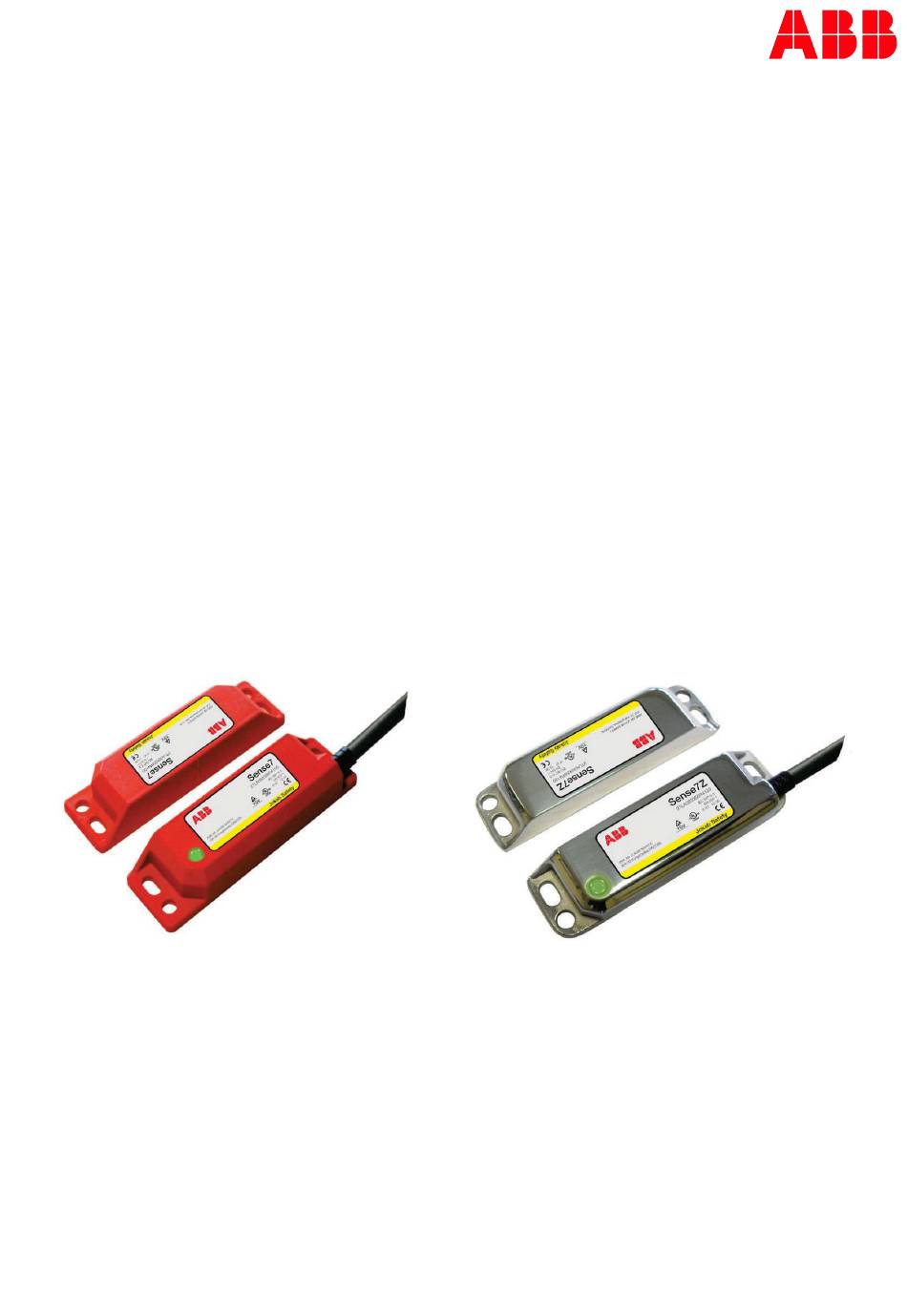

- Seite 1 — MA SC H I N EN S I C HER H E ITS PR OD U KT E Berührungsloser Sicherheitsverriegelungsschalter mit Kodierung Sense7-Serie Produkthandbuch ----C 2TLC172249M0101 REV.D ÜBERSETZUNG DES PRODUKTHANDBUCH new.abb.com/low-voltage/products/safety-products...
- Seite 2 Wenden Sie sich an ABB, wenn Sie Fragen oder Anregungen haben. Gebrauchstauglichkeit ABB Electrification Sweden AB übernimmt keine Verantwortung für die Einhaltung von Normen, Regelungen oder Bestimmungen, die für die Kombination von Produkten in der Kundenanwendung oder für die Verwendung des Produkts gelten.
-
Seite 3: Inhaltsverzeichnis
Inhalt 1 Einführung ..................................4 Anwendungsbereich ..................................4 Zielgruppe ....................................... 4 Voraussetzungen ................................... 4 Besondere Hinweise ..................................4 2 Übersicht ..................................5 Allgemeine Beschreibung ................................5 Sicherheitsvorschriften ................................5 Funktionsbeschreibung ................................5 3 Anschlüsse ..................................6 4 Installation und Wartung .............................. 8 Installation und Wartung ................................ -
Seite 4: Einführung
Sicherheitskreis erforderlich sind. Zielgruppe Dieses Dokument ist für befugtes Personal vorgesehen. Voraussetzungen Es wird davon ausgegangen, dass der Leser dieses Dokuments folgende Kenntnisse besitzt: • Grundkenntnisse der ABB Safety-Produkte. • Kentnisse der Sicherheitsgeräte. • Kenntnisse der Maschinensicherheit. Besondere Hinweise... -
Seite 5: Übersicht
Übersicht Allgemeine Beschreibung Die kodierten berührungslosen Schalter der Reihe Sense7 wurden für die Verriegelung von Hänge- und Schiebe- sowie von abnehmbaren Türen konzipiert. Der Betätiger wird am beweglichen Teil der Schutzvorrichtung montiert und mit dem Schalter am Rahmen der Schutzeinrichtung ausgerichtet. Durch ihre Bauweise sind sie für den Einsatz in Umgebungen geeignet, in denen der höchste Sicherheitslevel erforderlich ist. -
Seite 6: Anschlüsse
Anschlüsse Ausführlichere Information zur Installation finden Sie im Kapitel ‚Installation und Wartung‘. Anschlüsse Bei allen ABB Schaltern sind die Öffnerkontakte (NC) geschlossen, wenn die Schutzvorrichtung geschlossen und der Aktor vorhanden ist. BLAU (24VDC) (0VDC) SCHWARZ (IN) Betriebs- & spannung Öffnerkontakt 1... - Seite 7 Stift-Konfigurationen Anschlussfarben: Hinweis: Die Öffnerkontakte 1 und 2 (NC1 und NC2) sind nicht verpolungssicher. Quick Connect (QC) Farbe Kontakt Ausgabetyp M12 8-poliger, Stecker (Aktor vorhanden) Solid state (Pin-Ansicht vom Schalter aus) Orange 200mA Max. 24VDC Braun Gelb 200mA Max. 24VDC Grün Schwarz 200mA Max.
-
Seite 8: Installation Und Wartung
Installation und Wartung Installation und Wartung Die Installation aller Sicherheitsverriegelungsschalter von ABB muss mit einer Risikobewertung unterlegt sein und den lokalen Verdrahtungsvorschriften entsprechen. Die Installation darf nur von Sachkundigen Personal und gemäß diesen Anweisungen durchgeführt werden. Zur Überwachung von codierten Schaltern ist ein Sicherheitsrelais erforderlich. Diese Relais überwachen zwei redundante Kontakte um Schutz mit Sicherheitslevel PL e / Kategorie 4 gemäß... -
Seite 9: Minimaler Sicherheitsabstand
Im Falle eines Versagens oder bei Schäden am Produkt wenden Sie sich bitte an ABB. Versuchen Sie nicht, das Produkt selbst zu reparieren, da aus Versehen bleibende Schäden am Produkt hinterlassen werden können, die die Sicherheit des Gerätes beeinträchtigen, was wiederum zu schweren Verletzungen führen könnte. -
Seite 10: Anschlussbeispielen
Anschlussbeispielen Die aktuellsten Anschlusspläne finden Sie auf unserer Webseite: https://library.abb.com/r?cid=9AAC170124&dk=connection%20diagram Lösung für zwei Öffnerkontakte (NC) Hinweis: PL sollte gemäß ISO/TR 24119 and EN ISO 13849-1/2 berechnet werden 2T LC17 22 49M 010 1 REV . D... -
Seite 11: Lösung Für Einen Öffnerkontakt (Nc) Und Einen Schließerkontakt (No)
Lösung für einen Öffnerkontakt (NC) und einen Schließerkontakt (NO) Hinweis: PL sollte gemäß ISO/TR 24119 and EN ISO 13849-1/2 berechnet werden 2T LC17 22 49M 010 1 REV . D... -
Seite 12: Modellübersicht
Modellübersicht Produkt ID Beschreibung Sense7 2TLA050056R4100* 2 m Kabel, 2NC/1NO, LED Sense7 2TLA050056R5100* 5 m Kabel, 2NC/1NO, LED Sense7 2TLA050056R6100* 10 m Kabel, 2NC/1NO, LED Sense7 2TLA050056R2100* 250 mm Kabel mit M12, 2NC/1NO, LED Sense7Z 2TLA050056R4120 2 m Kabel, 2NC/1NO, LED, Edelstahl Sense7Z 2TLA050056R5120 5 m Kabel, 2NC/1NO, LED, Edelstahl... -
Seite 13: Technische Daten
Technische Daten Hersteller ABB Electrification Sweden AB Adresse SE-721 61 Västerås Schweden Elektrische Daten Schaltstrom min. 10VDC 1mA Spannungsfestigkeit 250 VAC Sicherheitskanal 1 Öffner NC 24VDC 0.2 A max. Schaltleistung Sicherheitskanal 2 Öffner NC 24VDC 0.2 A max. Schaltleistung Sicherheitskanal 3 Schließer NO 24VDC 0.2 A max. - Seite 14 Sicherheitsbezogene, technische Daten und Konformität Konformität Europäische Maschinenrichtlinie 2006/42/EC EN ISO 12100:2010, EN ISO 14119:2013, EN ISO 13849-1:2015, EN 60947-5-3:2013 EN ISO 13849-1 Bis PL e Kategorie 4 (wenn beide Kanäle mit einem PL e-Steuergerät genutzt werden) EN 62061 Bis SIL3 je nach Systemarchitektur Sicherheitsdaten 2.6 x 10 (1/Stunde)
-
Seite 15: Konformitätserklärungen
Konformitätserklärungen 2T LC17 22 49M 010 1 REV . D... - Seite 16 2T LC17 22 49M 010 1 REV . D...
