A U TO M AT I S C H E R N E T Z U M S C H A LT E R , OT M _ C _ 2 1 D
Die Montageart auf der DIN-Schiene ist wie folgt:
Zuerst wird die Verriegelung mit einem geeigneten Werkzeug herausgezogen, wie in Abbildung 17
dargestellt.

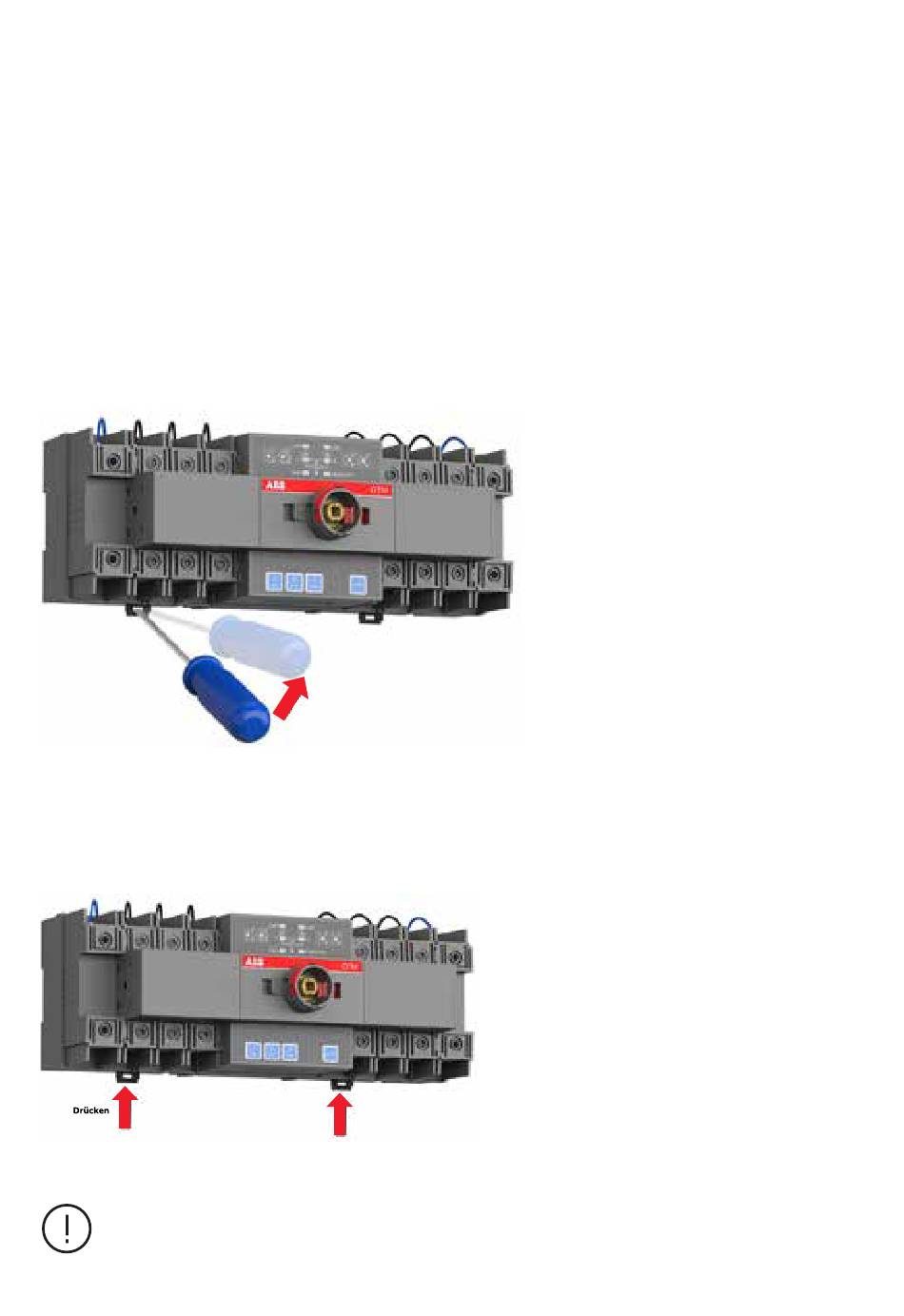

Abbildung 17. Installation der OTM_C_21D, DIN-Schienenmontage (1)
Nachdem Sie den Schalter an der Hutschiene befestigt haben, drücken Sie die Verriegelung zurück
wie in Abbildung 18 dargestellt.
Push!
Abbildung 18. Installation der OTM_C_21D, DIN-Schienenmontage (2)
Nachdem Sie den Schalter an der Hutschiene befestigt haben, stellen Sie sicher,
dass Sie die Verriegelung wieder in die Verriegelungsposition zurückdrücken,
da der Schalter sonst herunterfallen kann.
