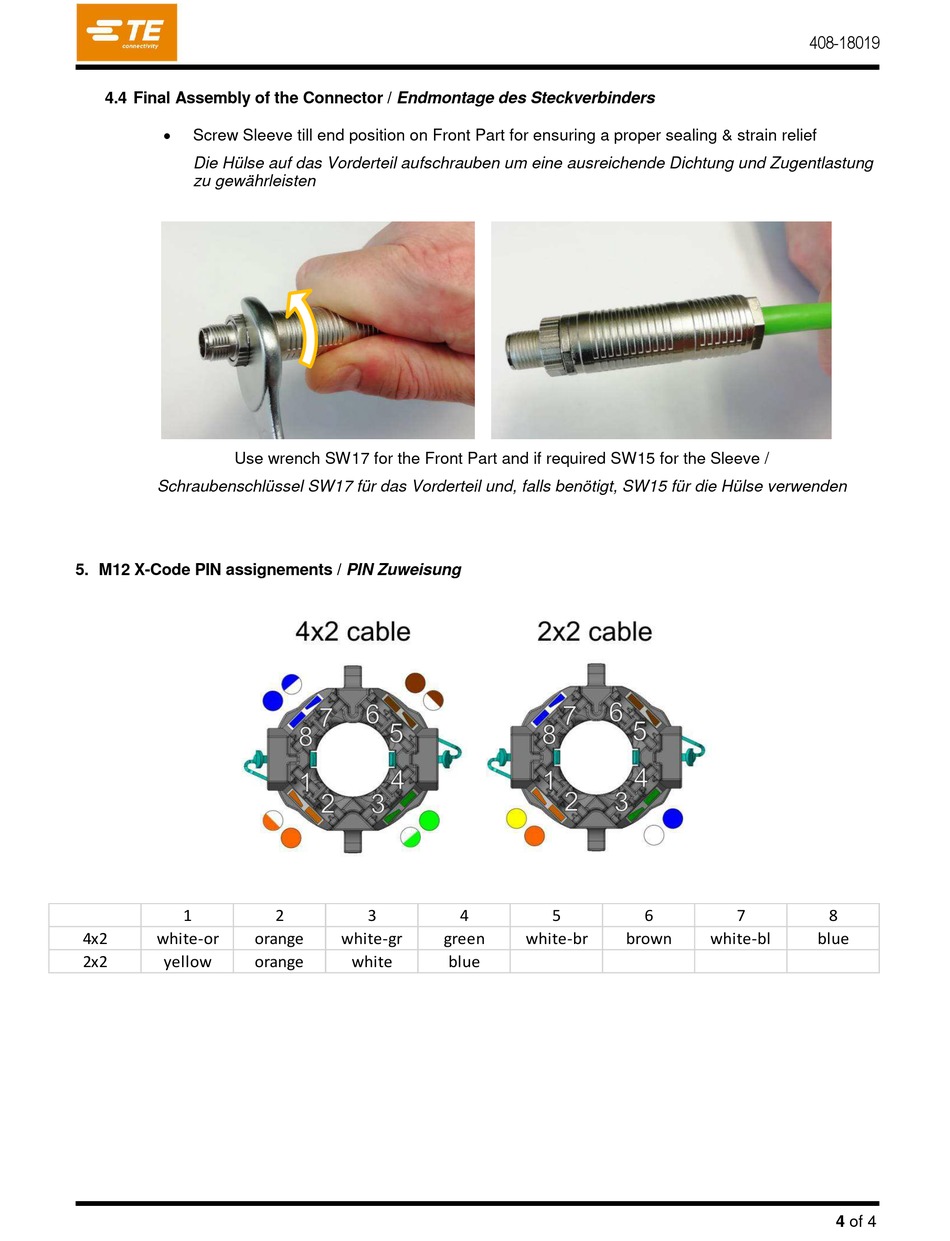

4.4 Final Assembly of the Connector / Endmontage des Steckverbinders
Screw Sleeve till end position on Front Part for ensuring a proper sealing & strain relief
Die Hülse auf das Vorderteil aufschrauben um eine ausreichende Dichtung und Zugentlastung
zu gewährleisten
Use wrench SW17 for the Front Part and if required SW15 for the Sleeve /
Schraubenschlüssel SW17 für das Vorderteil und, falls benötigt, SW15 für die Hülse verwenden
5. M12 X-Code PIN assignements / PIN Zuweisung
1
4x2
white-or
orange
2x2
yellow
orange
2
3
white-gr
green
white
blue
4
5
white-br
brown
408-18019
6
7
white-bl
blue
8
4 of 4
