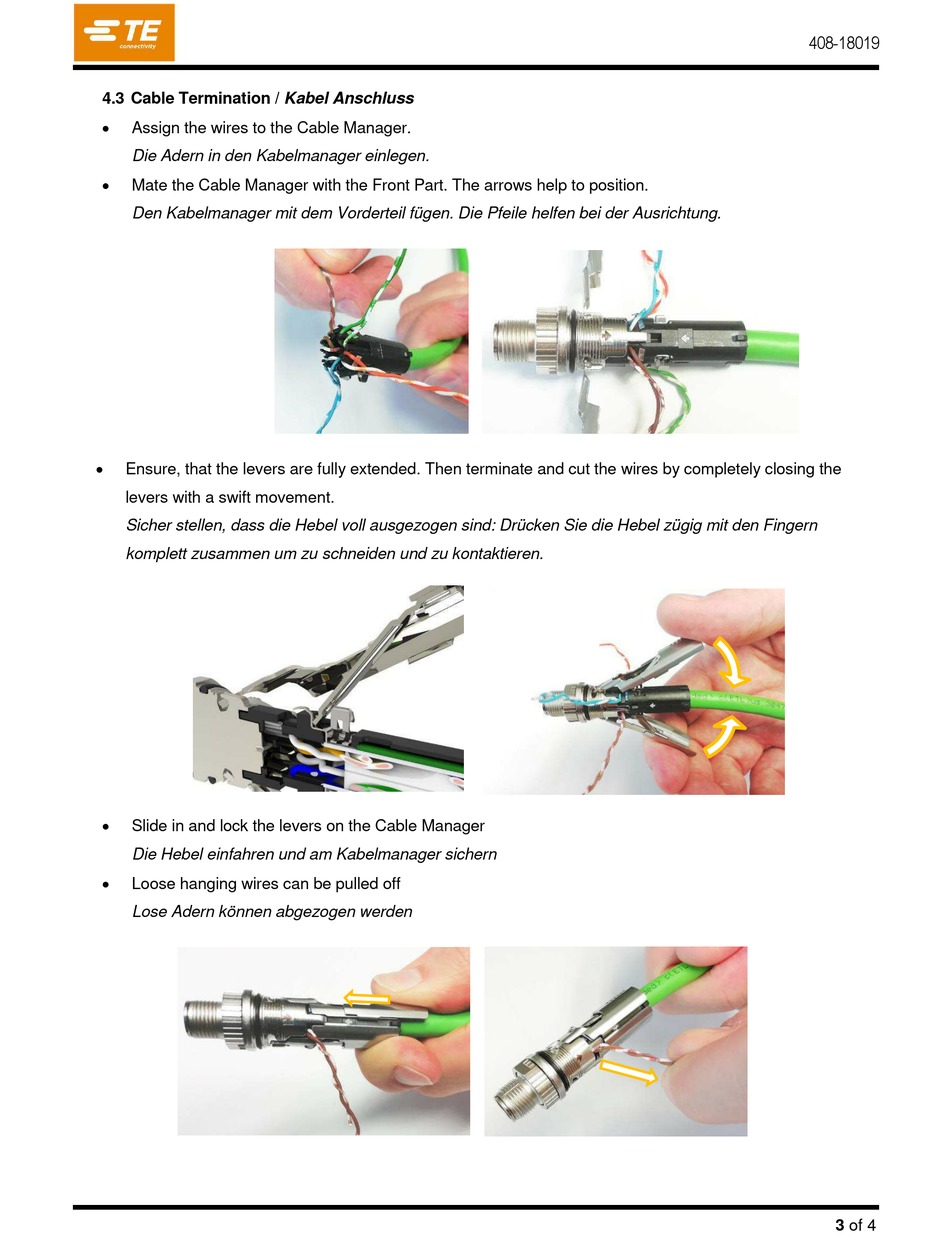

4.3 Cable Termination / Kabel Anschluss
Assign the wires to the Cable Manager.
Die Adern in den Kabelmanager einlegen.
Mate the Cable Manager with the Front Part. The arrows help to position.
Den Kabelmanager mit dem Vorderteil fügen. Die Pfeile helfen bei der Ausrichtung.
Ensure, that the levers are fully extended. Then terminate and cut the wires by completely closing the
levers with a swift movement.
Sicher stellen, dass die Hebel voll ausgezogen sind: Drücken Sie die Hebel zügig mit den Fingern
komplett zusammen um zu schneiden und zu kontaktieren.
Slide in and lock the levers on the Cable Manager
Die Hebel einfahren und am Kabelmanager sichern
Loose hanging wires can be pulled off
Lose Adern können abgezogen werden
408-18019
3 of 4
