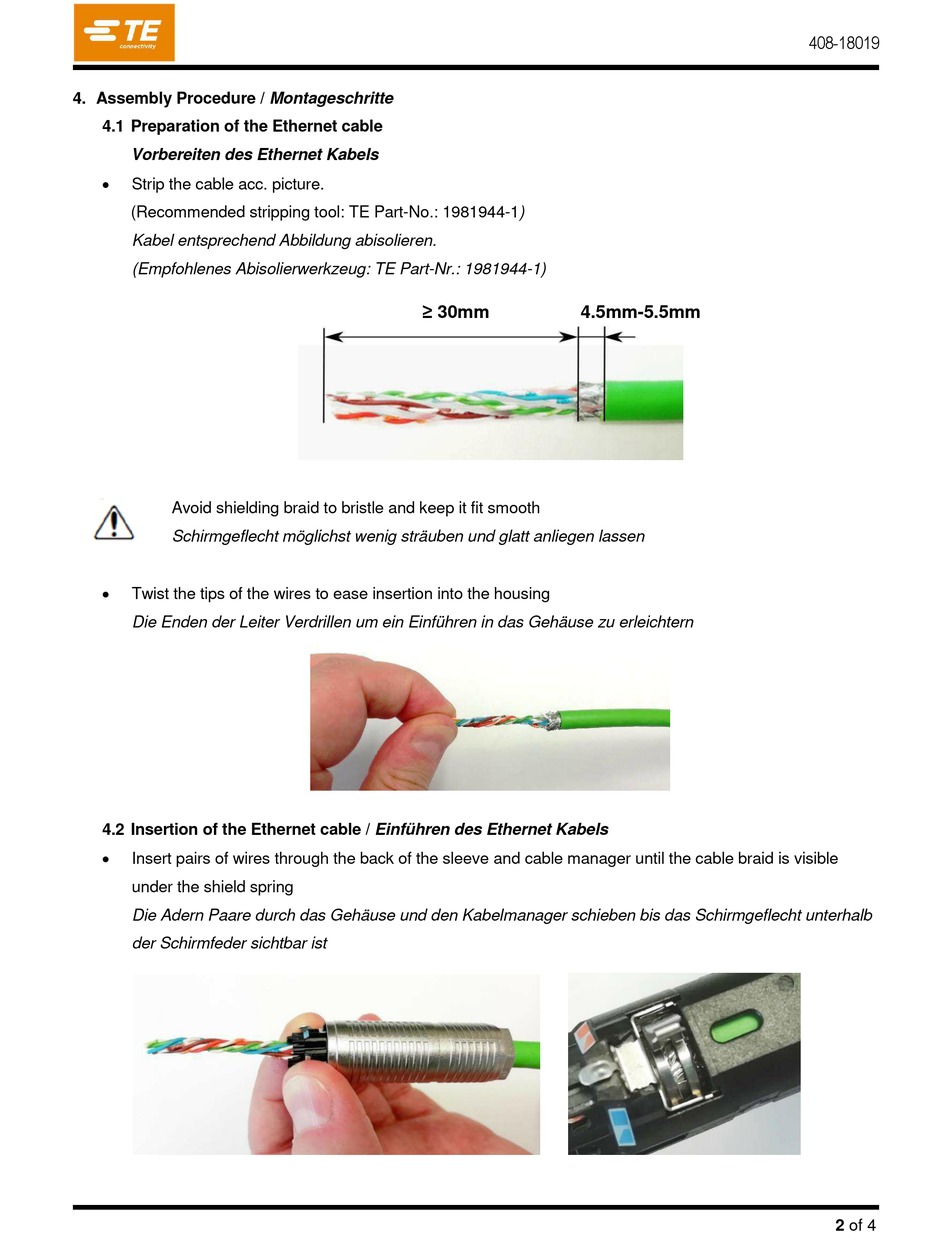

4. Assembly Procedure / Montageschritte
4.1 Preparation of the Ethernet cable
Vorbereiten des Ethernet Kabels
Strip the cable acc. picture.
(Recommended stripping tool: TE Part-No.: 1981944-1)
Kabel entsprechend Abbildung abisolieren.
(Empfohlenes Abisolierwerkzeug: TE Part-Nr.: 1981944-1)
Avoid shielding braid to bristle and keep it fit smooth
Schirmgeflecht möglichst wenig sträuben und glatt anliegen lassen
Twist the tips of the wires to ease insertion into the housing
Die Enden der Leiter Verdrillen um ein Einführen in das Gehäuse zu erleichtern
4.2 Insertion of the Ethernet cable / Einführen des Ethernet Kabels
Insert pairs of wires through the back of the sleeve and cable manager until the cable braid is visible
under the shield spring
Die Adern Paare durch das Gehäuse und den Kabelmanager schieben bis das Schirmgeflecht unterhalb
der Schirmfeder sichtbar ist
≥ 30mm
4.5mm-5.5mm
408-18019
2 of 4
