4
1
Säätönupit
3d
Säätönupit
kiinnikkeiden
ulkopuolelle
2
3e

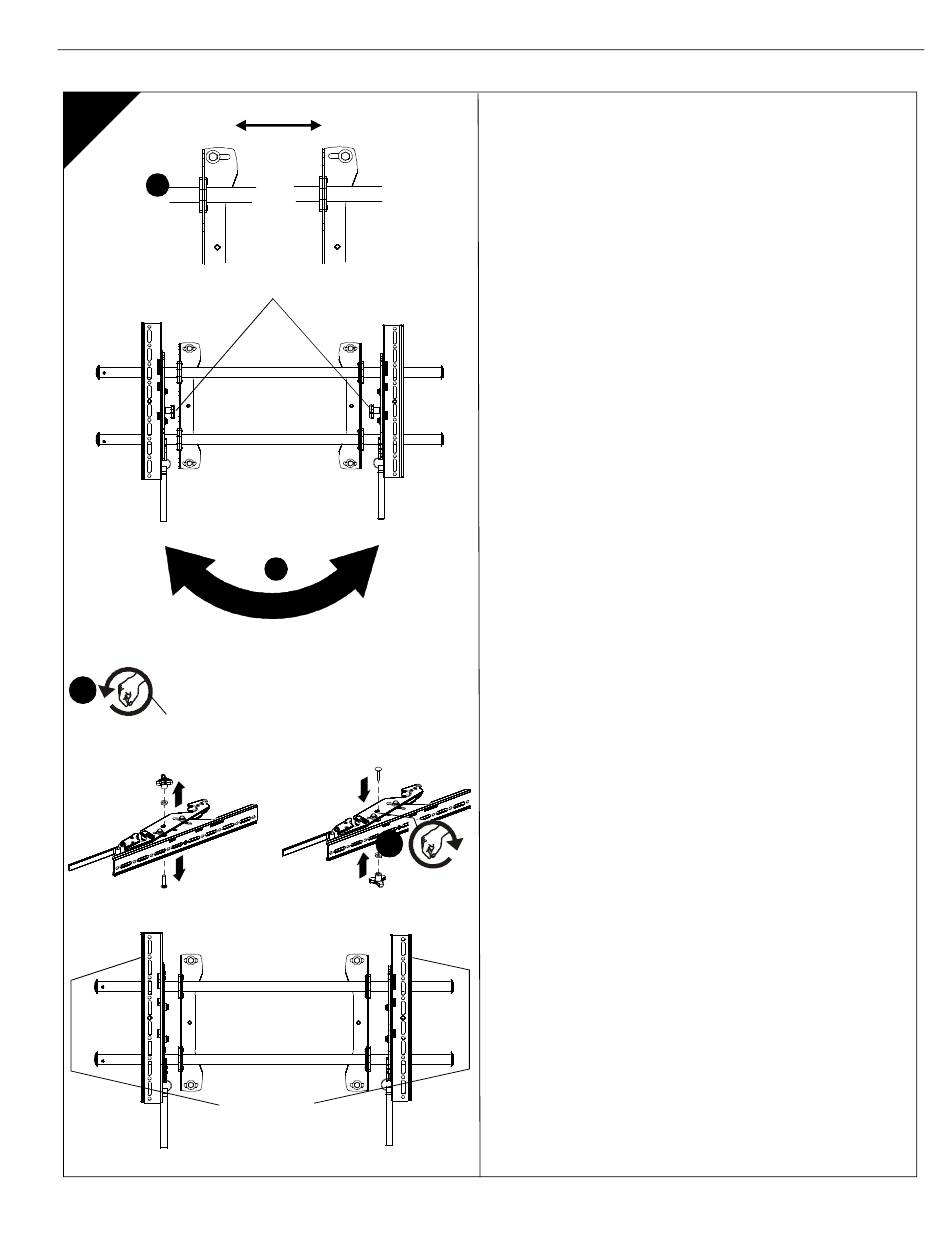

Kiinnikkeiden siirtäminen (valinnainen)
Jos kiinnikkeiden paikkaa täytyy asennustilanteen vuoksi siirtää,
vaihtoehtoja on useita.
1. Seinäkannattimia voi siirtää sivusuunnassa
kiinnityskohdista.
2. Vasemman ja oikean kiinnikkeen paikkaa voi vaihtaa
iCMPTM2-kiinnikkeiden säätönuppien avulla, jotka ovat
kannattimen sisäsivulla.
3. Tarvittaessa kallistuskiinnikkeen säätönupit voi vaihtaa, jotta
kiinnittimet voi vaihtaa toisin päin.
a. Irrota näyttö telineestä.
b. Irrota kiinnikkeet näytöstä.
c. Pidä oikeanpuoleista kiinnikettä vaakasuorassa. Pitele
sitä tiukasti niin, etteivät aluslevyt pääse liikkumaan.
d. Irrota säätönuppi, aluslevy ja ruuvi.
e. Aseta säätönuppi, aluslevy ja ruuvi takaisin
päinvastaisessa järjestyksessä niin, että säätönuppi
tulee kannattimen sisäsivulle.
f. Siirrä oikeanpuoleinen kiinnike seinätelineen vasemmalle
puolelle.
g. Toista vaiheet 3c–3f vasemmalle kiinnikkeelle.
Kiinnikkeiden kallistaminen (vain iCMPTM2)
Kiinnikkeitä voi kallistaa löysäämällä kiinnikkeissä olevia
säätönuppeja. Tämän jälkeen kiinnikkeet kallistetaan haluttuun
asentoon ja kiinnitetään sitten paikalleen kiristämällä säätönupit.
iCMPFM2 / iCMPTM2
