CHIEF iC serie Installationsanleitung Seite 74

iCMPFM2 / iCMPTM2
2b
(J1) x 4
3 7
4 8
(J3) x 4
3
Vetonauha
Kiinnikkeen keskipiste
74

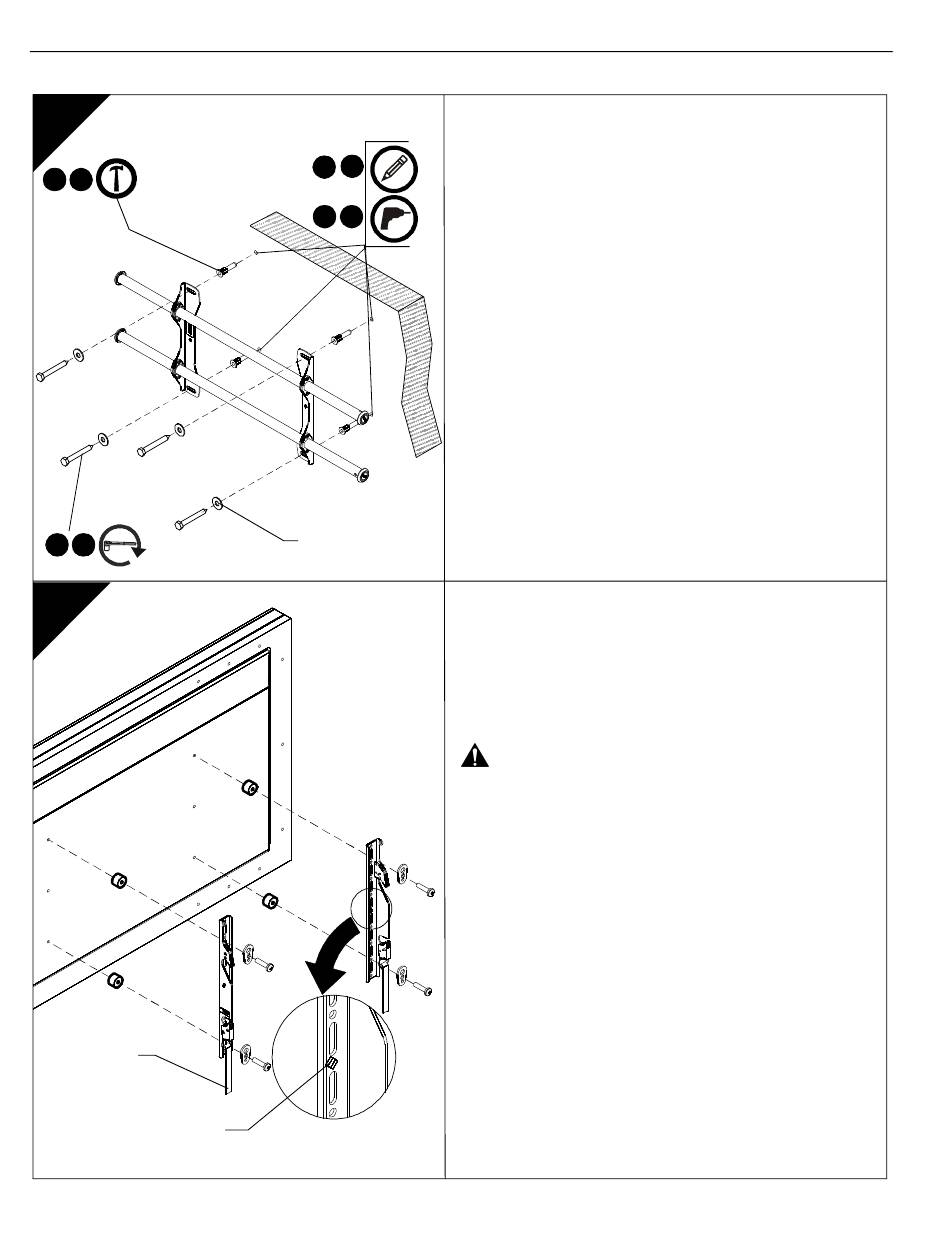

1. Tee seinään merkit vesivaa'an avulla kummankin ylemmän
asennusaukon läpi.
2. Poraa yksi halkaisijaltaan 25/64 tuuman (10 mm:n) suuruinen
ohjausreikä kummankin merkinnän kohdalle.
5
1
3. Asenna ruuvitulppa (J1) vasaralla kumpaankin
x 4
ohjausreikään.
2 6
4. Kiinnitä kannatin seinässä oleviin ruuvitulppiin kahdella
5/16 x 2-1/2 tuuman ankkuriruuvilla (J3) käyttäen kahta
5/16 tuuman tasaista aluslevyä (J2).
5. Merkitse kiinnityskohdat alempia asennusaukkoja varten.
6. Poraa yksi halkaisijaltaan 25/64 tuuman (10 mm:n) suuruinen
ohjausreikä kummankin alemman asennusaukon merkinnän
kohdalle.
7. Asenna ruuvitulppa (J1) vasaralla kumpaankin
ohjausreikään.
8. Kiinnitä kannatin seinään alemmista asennusaukoista
kahdella 5/16 x 2-1/2 tuuman ankkuriruuvilla (J3) käyttäen
kahta 5/16 tuuman tasaista aluslevyä (J2).
9. Liu'uta kiskot suunnilleen ruudun keskikohdan kohdalle.
(J2) x 4
Kiinnikkeiden kiinnittäminen televisioon
1. Kohdista kiinnikkeen keskikohta ruudun keskipisteeseen.
HUOMAUTUS:
VAARA:
NÄYTÖN PUTOAMISEEN JA AIHEUTTAA VAKAVAN
VAMMAN TAI LAITEVAHINGON. Vääränkokoisten ruuvien
käyttö saattaa vahingoittaa näyttöä. Oikeankokoiset ruuvit
kiertyvät helposti ja kokonaan näytössä oleviin reikiin. Jos
aluslevyjä tarvitaan, on käytettävä halkaisijaltaan
samankokoisia pidempiä ruuveja.
2. Valitse oikeat ruuvit, aluslevyt (tarvittaessa) ja yleisaluslevyt
laitteen mukana toimitetuista pusseista (H) ja kiinnitä
kiinnikkeet näytön taakse.
Installation Instructions
Kiinnikkeen timantinmuotoinen reikä vastaa
telineen keskipistettä.
VIRHEELLINEN ASENNUS VOI JOHTAA
